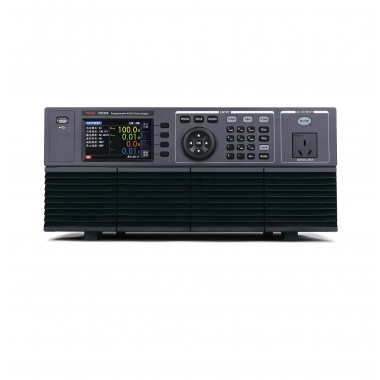

同惠 TH7210 可编程交直流电源

TH7210 可编程交直流电源

• 简介

• TH7200系列是一款高性能、高精度、多功能的单相可编程交/直流电源。该系列仪器在TH7100系列基础上经过多年来精心研制发展而来。通过对高速线性放大器和任意波形信号源进行组合，实现高精度可编程交/直流电源。



  功能特点

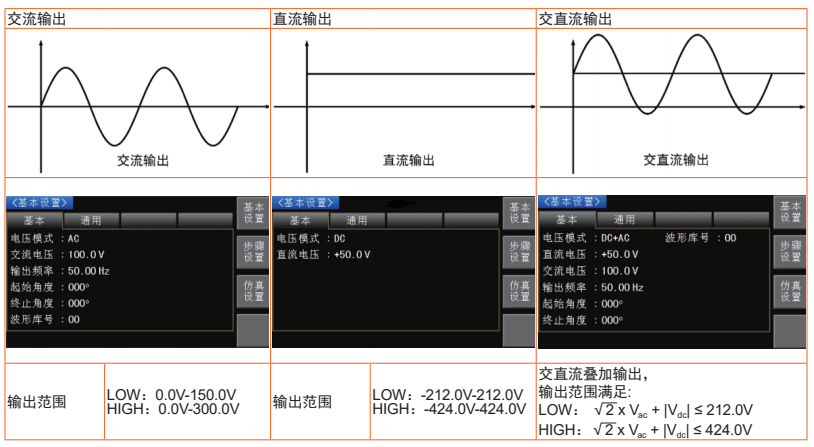

  A.多种源输出模式

  TH7200系列作为一台多功能电源，其输出支持下面三种方式：



  B.多种输入方式，操作方便快捷

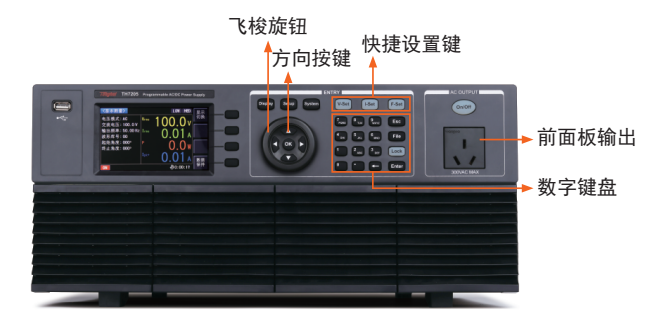

  TH7200系列前面板采用了数字键盘、飞梭旋钮及方向按键，操作方便灵活，特别是在步骤模式输入，可大大提高效率。



  C.多种操作及测量模式

  TH7200系列支持三种基本模式，包括输出设置及测量

  1）基本模式

  基本模式下，仅作为单一输出模式，可选择交流输出、直流输出、交直流输出模式

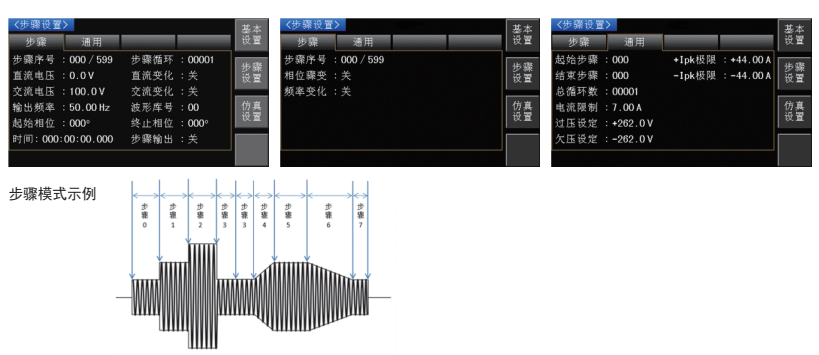

  2）步骤模式

  步骤模式适合于输出复杂波形

  在此模式下，通过设置多达600个步骤的不同的步骤，步骤时间、循环次数等均可设置，并可将多个步骤顺序运行。

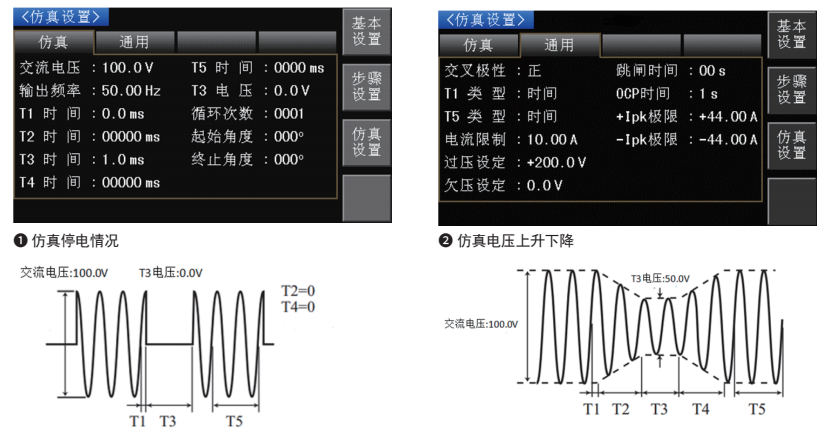

  3）仿真模式

  仿真模式适用于模拟电源异常，类似列表模式，但比步骤模式简单，若要更复杂的波形，请选择步骤模式。

  只能输出交流，仿真异常情况如停电、电压上升、电压下降等。



  D.强大的波形库

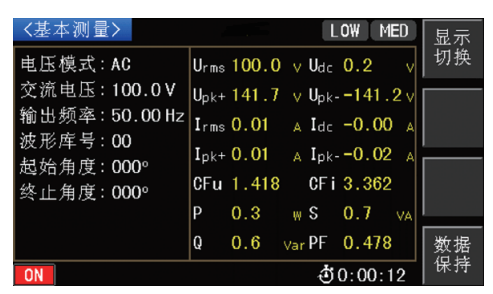

  E.多达14种测量参数

  TH7200内置了强大的波形库以供调用，内部可存储多达64组波形。

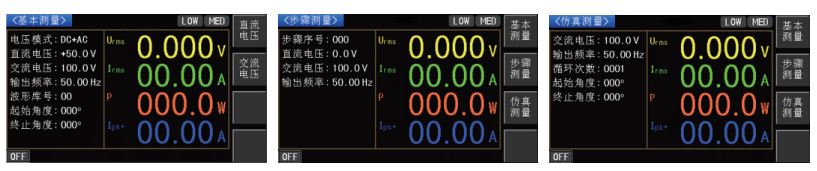

  TH7200除了作为源输出之外，在输出的同时，可进行测量。

  在常规三种运行模式下均可进行测量：

  1）内部默认保存保存了8组常见波形如下：



  E.多达14种测量参数

  TH7200内置了强大的波形库以供调用，内部可存储多达64组波形。

  TH7200除了作为源输出之外，在输出的同时，可进行测量。

  在常规三种运行模式下均可进行测量：



  测量参数更可达14种

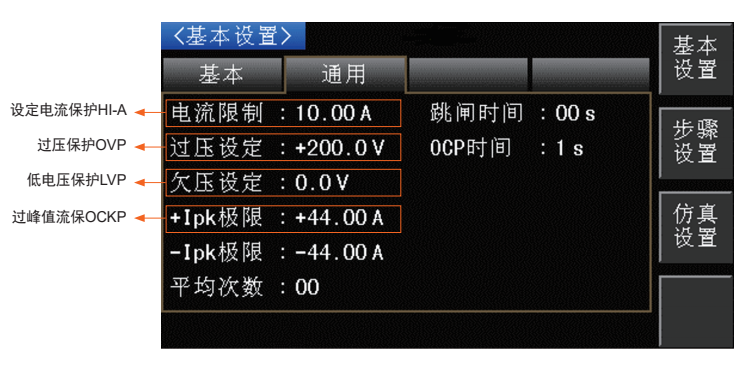

  H.多种保护功能

  TH7200输出时，有多种保护功能，以保证输出安全性。

  设定电流保护（HI-A）、过压保护（OVP）、低电压保护（LVP）、过流保护（OCP）、过峰值流保护（OCKP）、过功率保护（OPP）、过温度保护（OTP）



• 应用

• ■ 电机、变压器

  ■ 电子生产设计

  ■ 照明

  ■ 航天航空军工

  ■ 网络通讯

  ■ 音视频设备

  ■ 监控设备

  ■ 世界各国电源规格模拟

  ■ 电磁兼容设备




• 技术参数

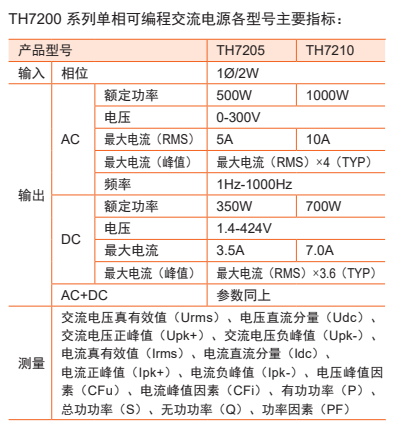

• 产品型号				TH7205	TH7210
  输入参数
  相位				1Ø/2W
  电压				100-120Vac，200-240Vac
  频率				47-63Hz
  最高电流				11.3A/5.5A	22.5A/10.8A
  功率因素				0.7
  AC输出参数
  额定功率				500VA	1000VA
  输出电压		量程	LOW	1.0-150.0V
  			HIGH	2.0-300.0V
  		分辨率		0.1V
  		精确度		±(设置电压的0.3%+0.6V)
  输出频率		范围		1Hz-1000Hz
  		精确度		0.01Hz     1.00-99.99Hz
  				0.1Hz       100.0-999.9Hz
  最大电流(RMS)			LOW	5.0A	10.0A
  			HIGH	2.5A	5.0A
  最大峰值电流				最大电流(RMS)X4（TYP）
  功率因数				0-1
  DC输出参数
  额定功率				350W	700W
  输出电压		量程	LOW	1.4-212.0V
  			HIGH	2.8-424.0V
  		分辨率		0.1V
  		精确度	LOW	±(设置电压的0.05%+0.05V)
  			HIGH	±(设置电压的0.05%+0.1V)
  最大电流(RMS)			LOW	3.5A	7.0A
  			HIGH	1.75A	3.5A
  最大峰值电流				最大电流(RMS)X3.6（TYP）
  纹波噪声				<=0.15Vrms
  其他输出参数
  线性调整率				±0.1%
  负载调整率			LOW	±0.1V
  			HIGH	±0.2V
  总谐波失真(THD)				≤0.2%
  响应时间				30μS（TYP）
  能效				≥55%
  设置参数
  电压	范围	AC	LOW	0-150V
  			HIGH	0-300V
  		DC	LOW	±（1.4-212.0）V
  			HIGH	±（2.8-424.0）V
  		AC+DC	LOW	AC：0-150V；DC：±（1.4-212.0）V
  			HIGH	AC：0-300V ；DC：±（2.8-424.0）V
  	分辨率			0.1V
  测量参数
  电压		范围	AC	0-300Vac
  			DC	-424-424V
  		分辨率		0.1V
  		精确度		±(读数的1%+2个字)

  频率	范围		1Hz-1000Hz
  	分辨率		0.01Hz     1.00-99.99Hz
  			0.1Hz       100.0-999.9Hz
  电流	范围	AC	0.00-5.00A	0.00-10.00A
  		DC	0.00-2.50A	0.00-5.00A
  	分辨率		0.01A
  	精确度		±(读数的1%+2个字)
  峰值电流	范围	AC模式	最大电流(RMS)X4（TYP）
  		DC模式	最大电流(RMS)X3.6（TYP）
  	分辨率		0.01A
  	精确度		±(读数的5%+2个字)
  功率	范围		0-500W	0-1000W
  	分辨率		0.1W
  	精确度		±(读数的1%+3个字)
  功率因素	分辨率		0.001
  	精确度		计算和显示到3位有效数字
  常规参数
  显示器			4.3   英寸TFT LCD，480×270
  接口			RS232、USB DEVICE、USB HOST、LAN
  编程协议			SCPI、MODBUS
  存储	步骤		600步
  	波形库		64组
  保护			过设定电流保护(HI-A)、过压保护(OVP)、低电压保护(LVP)、过流保护(OCP)、过功率保护 (OPP)、过温度保护(OTP)
  操作环境
  供电	电压		100-120Vac或198-242Vac
  	频率		47-63Hz
  	功率		≥80VA
  操作温度			0℃~40℃
  操作湿度			20%~80%（非冷凝）
  存放温度			-20°C~70°C
  海拔高度			操作海拔最高2000米
  污染度			污染度2
  安全级别			安全类别II
  尺寸和重量
  尺寸(长×宽×高) mm			430   (W)×177(H)×610(D)
  净重(kg)			27.5
