同惠 TH7110 可编程线性交流电源

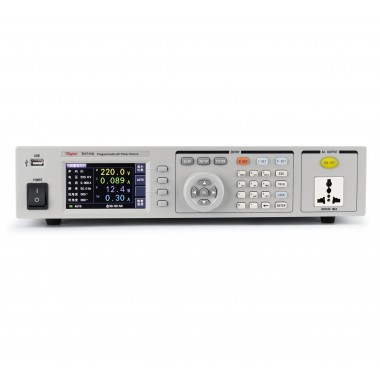

TH7110 可编程线性交流电源

• 简介

• TH7100系列可编程交流电源采用线性放大技术设计，使其具有高稳定性、低杂波的卓越性能以适应高精密的电源测试需求，如网络通讯、音视频设备、监控设备、以及模拟各种电源的正常和异常的交流输入情况等等。

  该系列电源性能强大，功能齐全，能满足客户的绝大多数实际应用需求。其定时输出功能可以满足客户对产品开关机次数的寿命测试；突波陷波功能可应用于模拟电源的突发波形；调光功能可应用于模拟电灯、电机等产品调光和调速模式的实际状况，从中找出产品缺陷；设置参数的上下限，可对产品进行分选并输出测试结果；其高速的响应时间（<100μs）可适应客户的快速加载、除载需求；手动、程控模式可满足客户任意波形输出需求。

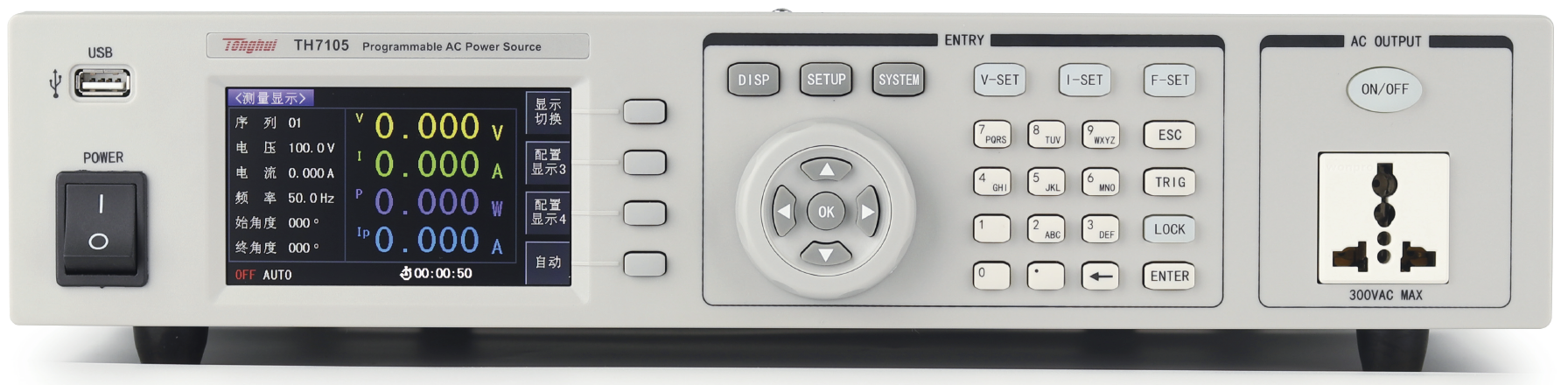

  TH7100系列可编程交流电源配备了24位色4.3英寸的液晶显示屏，可同时显示电压（V）、电流（I）、功率（P）、峰值电流（AP）、峰值因素（CF）、功率因数（PF）等测量参数。此外，这款电源还具有超小体积，前后面板输出，安全保护功能完备、操作灵活方便等人性化的设计特点。

  目前TH7100系列可编程交流电源可提供三个型号的选择:

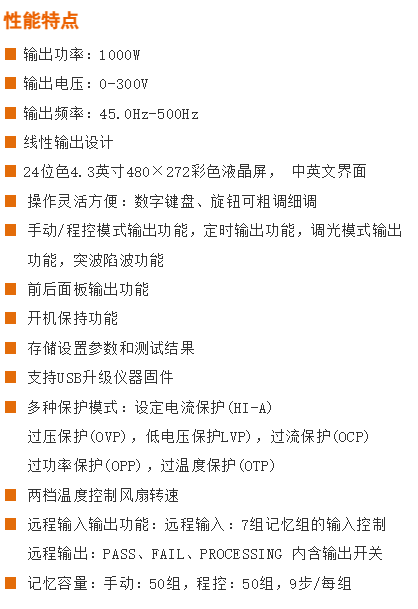

  功能特点

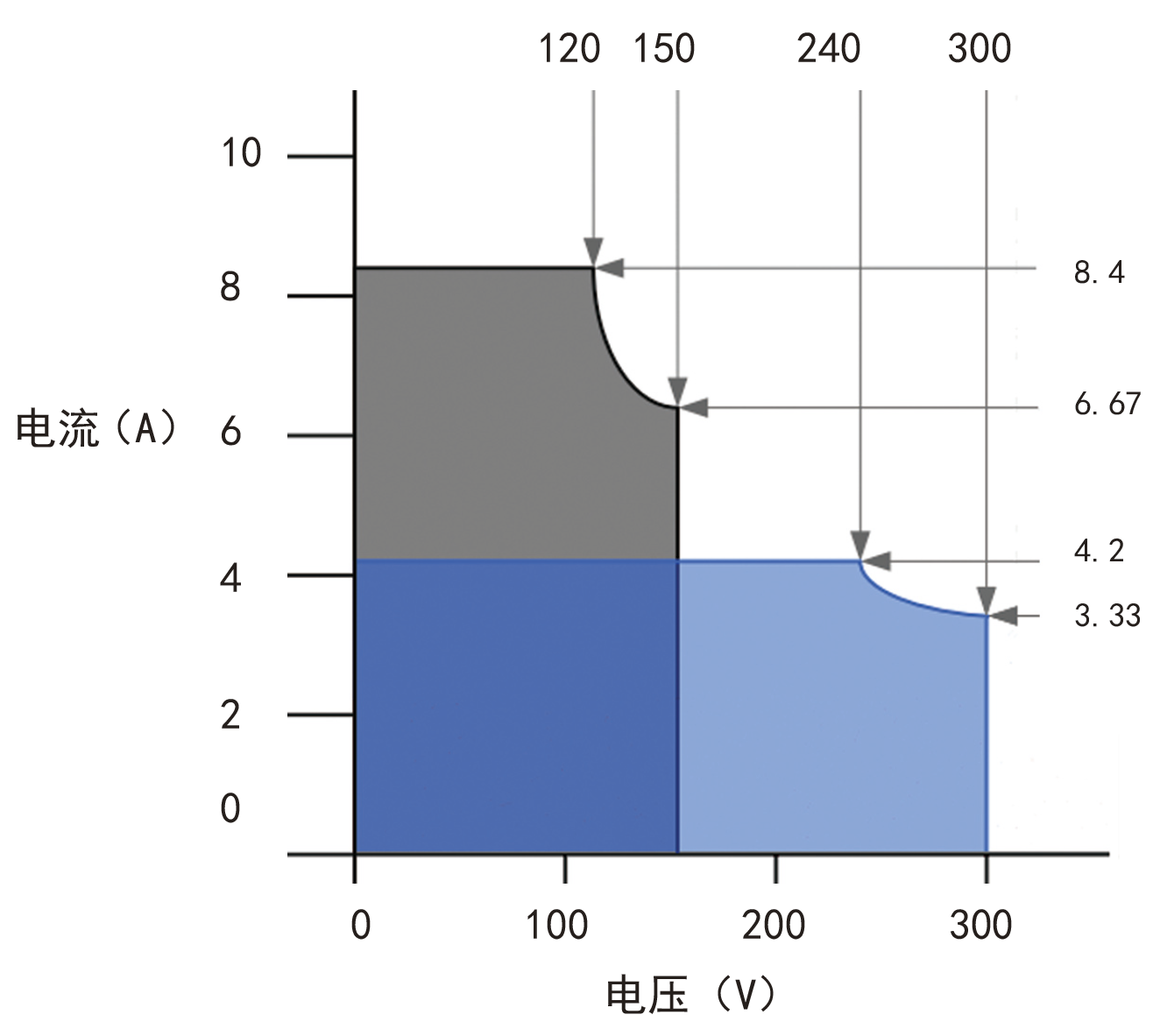

  A. 输出操作区域（TH7105）

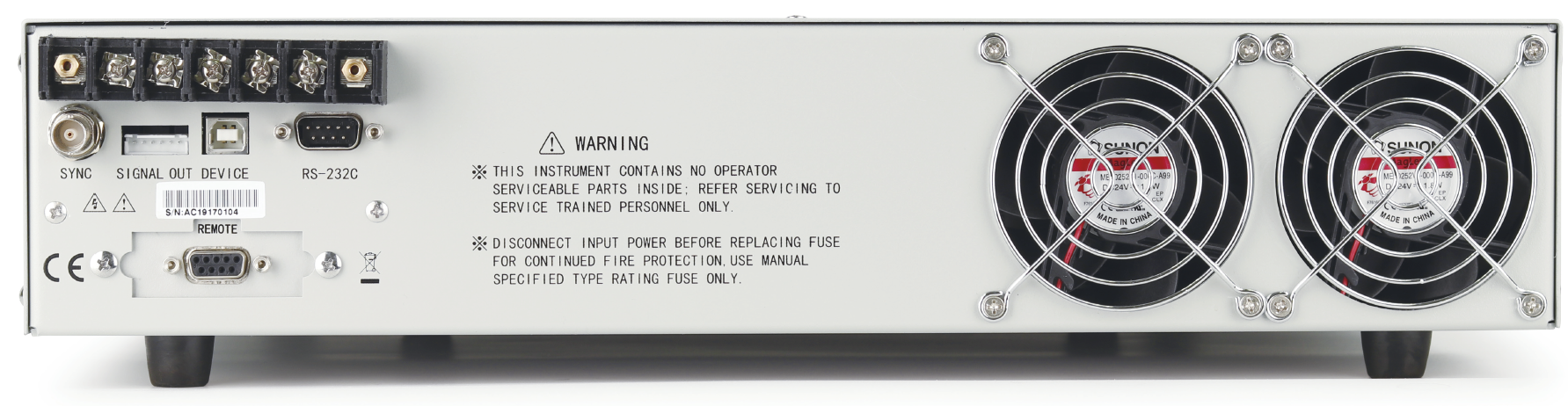

  B. 超小体积（0.5、1kW 2U高度，2kW 4U 高度），前后面板输出

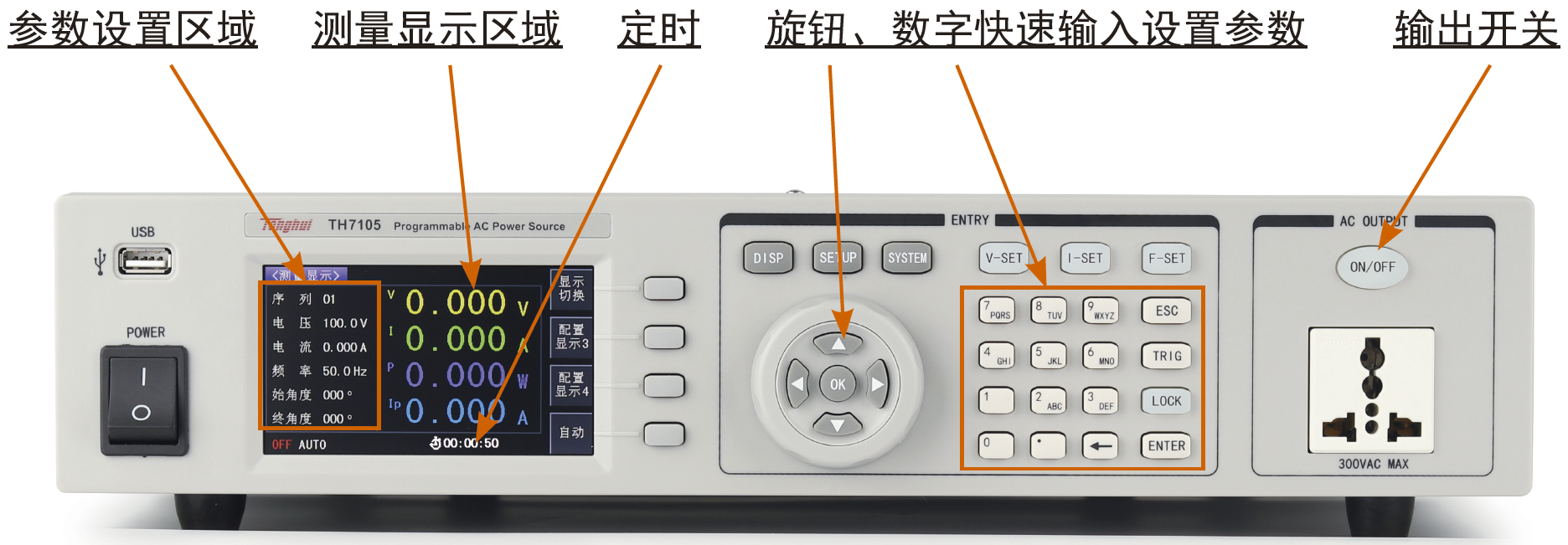

  C. 操作灵活方便



  快速准确的输入设置参数，避免了电位器调节带来的效率低下和不精确问题，输出开关可控，可保护被测件和仪器本身。

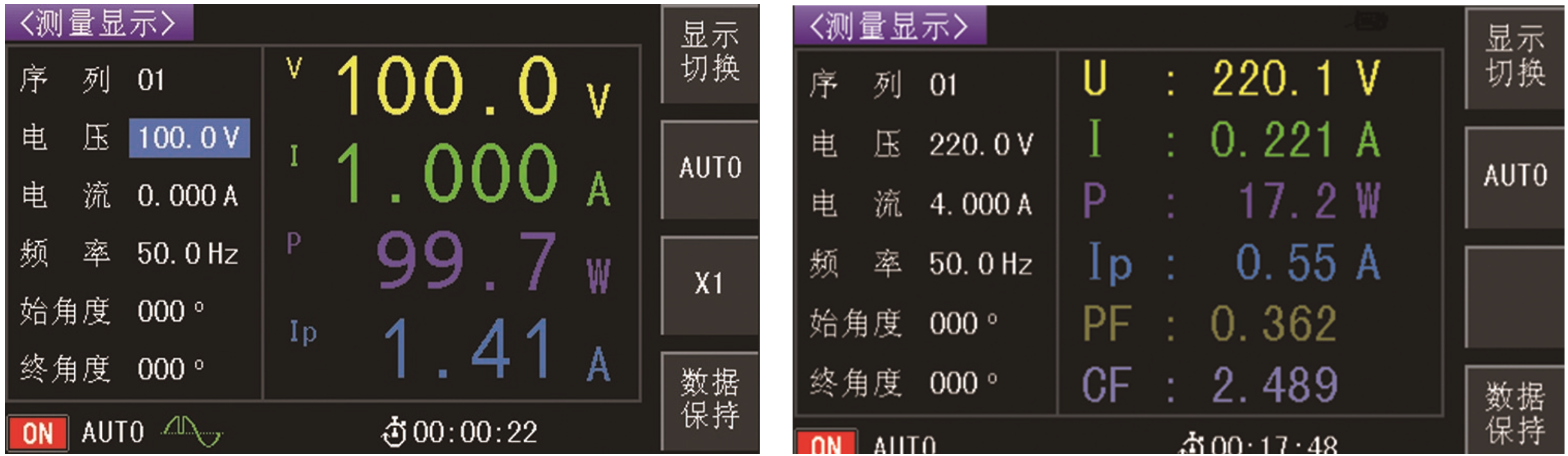

  D. 强大的测量功能

  测量参数:电压U、电流I、功率P、峰值电流Ip、功率因数PF。

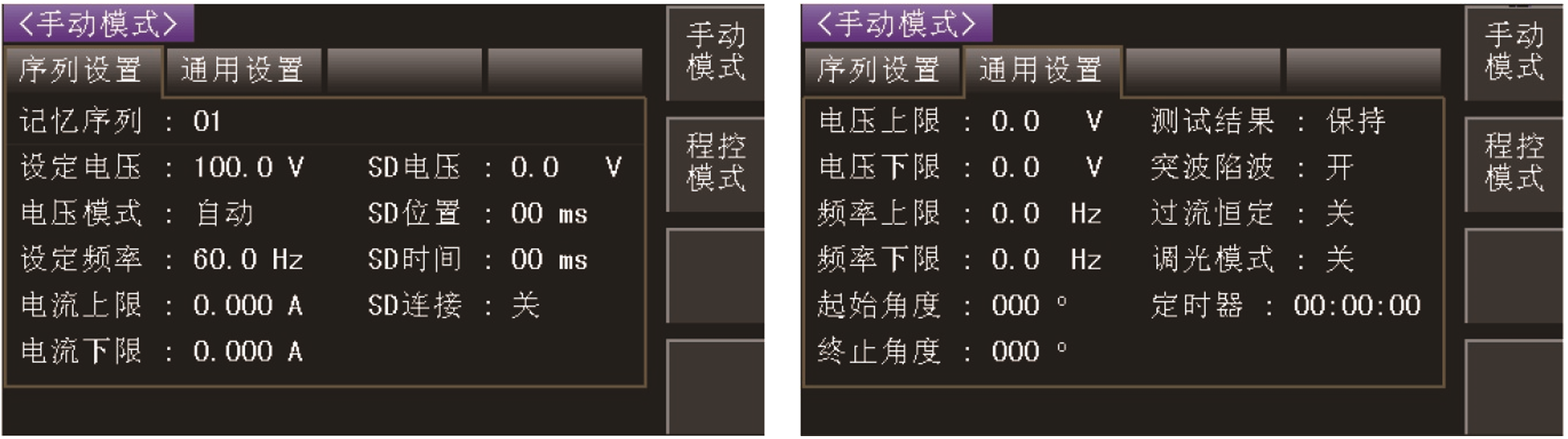

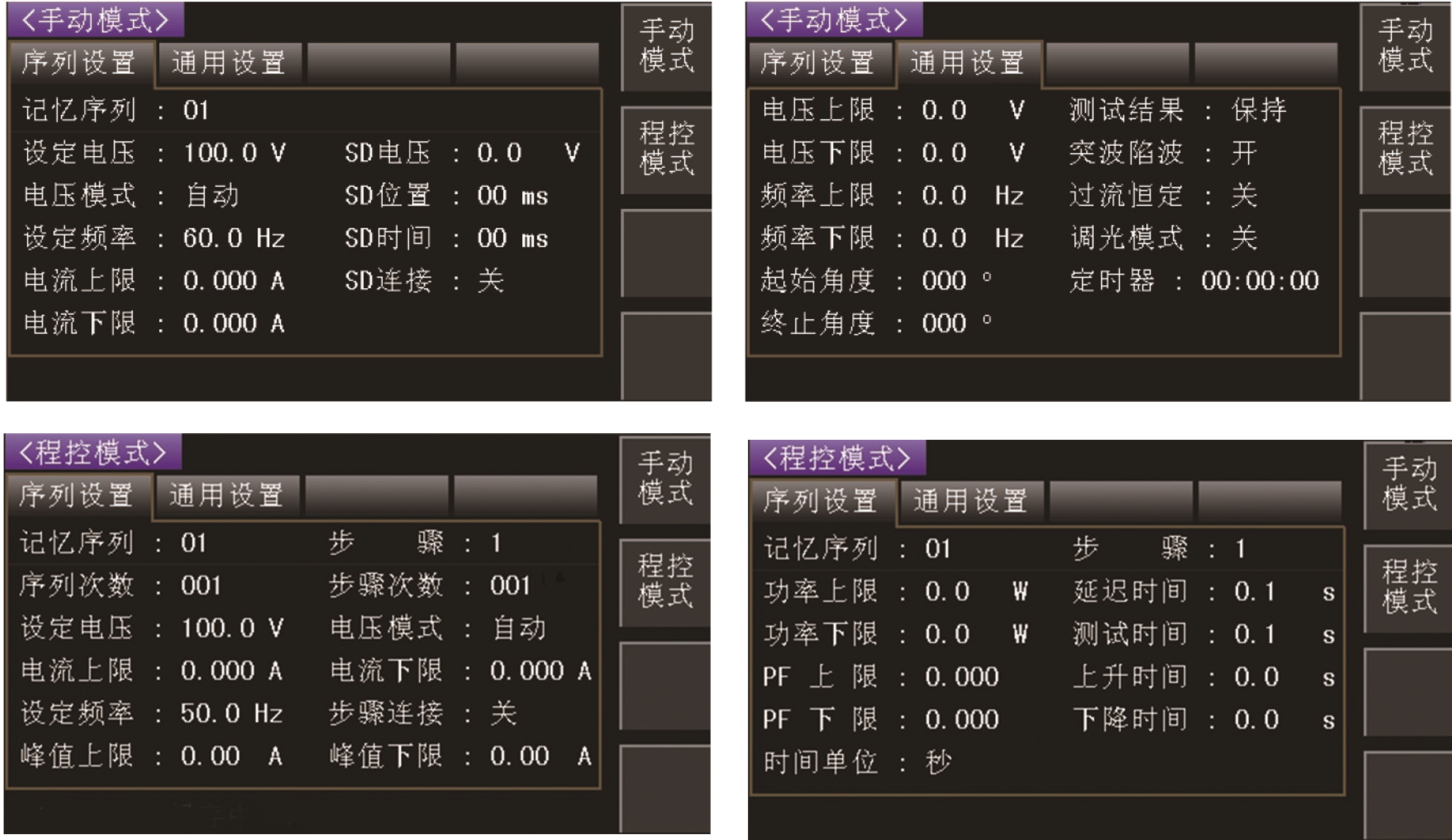

  E. 手动模式






  F. 程控模式






  G. 可调相位角

  初始相位和终止相位均可设置







  H. 定时输出功能

  用于测试产品的开关机次数货寿命测试

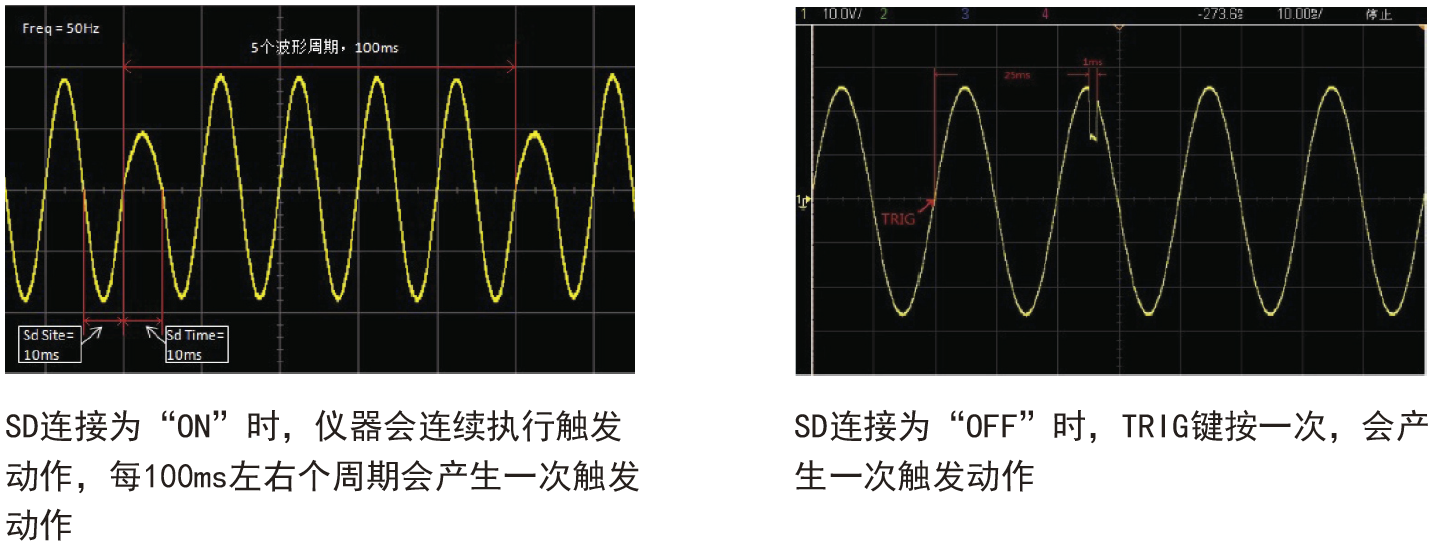

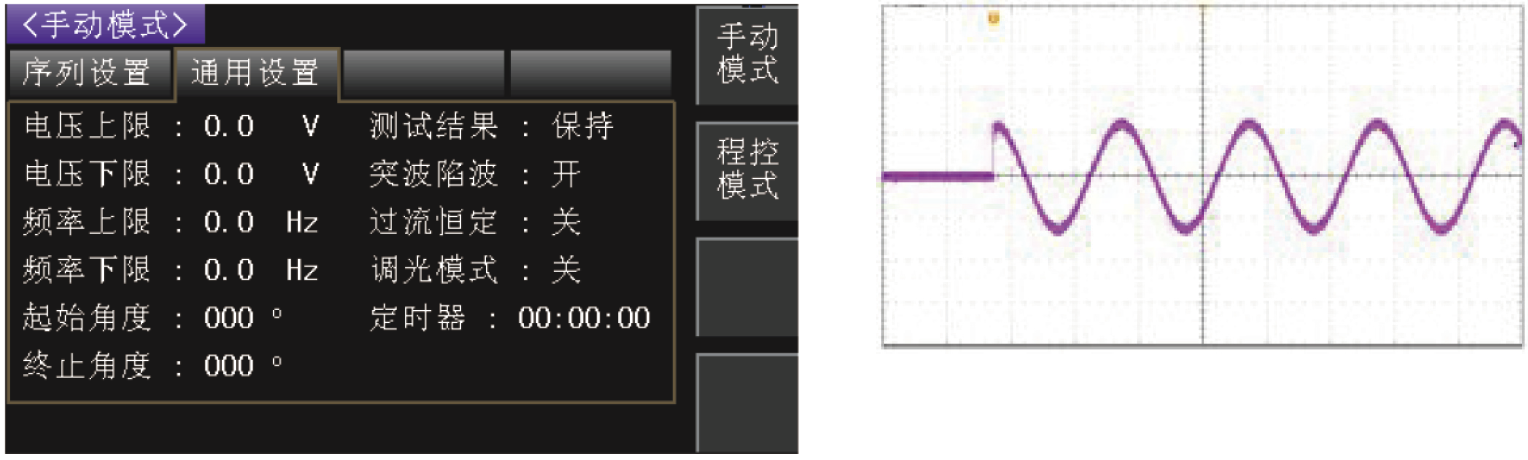

  I. 突波陷波功能

  模拟电源突发波形

  假设输出电压位100V,输出频率为50Hz，SD电压为50V，SD位置为20ms，SD时间为10ms。

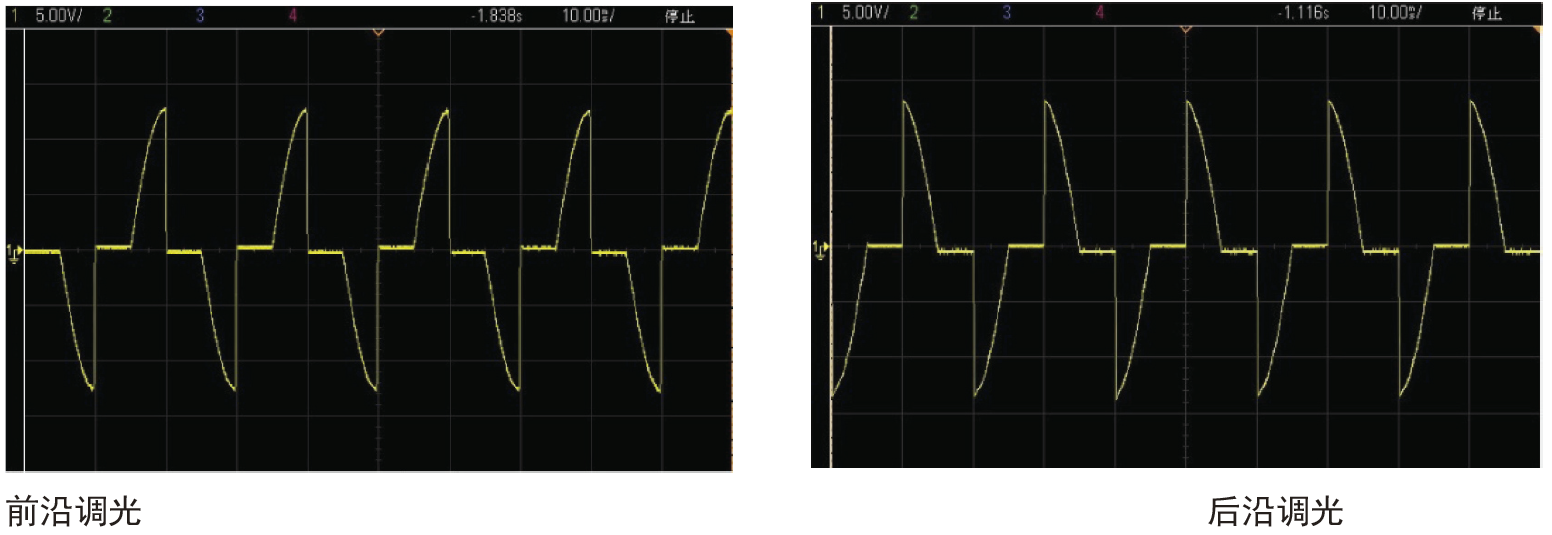

  J. 调光功能

  只能输出波形，不能显示测量结果。



  模拟电灯、电机等产品调光和调速模式的实际状况，从中找出产品的缺陷。

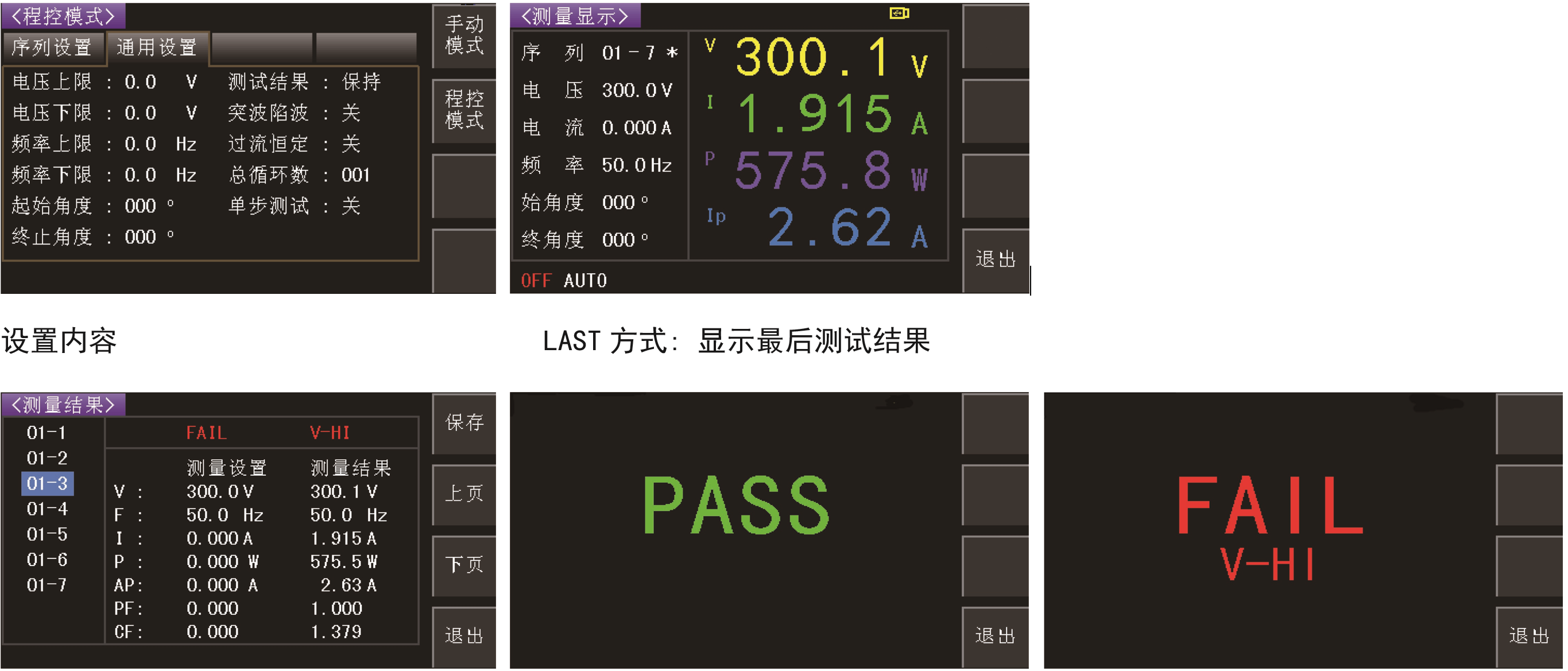

  K. 分选及结果显示方式

  可对电压、电流、频率、功率等设置上下限，并将测试结果用不同的方式显示并输出测试结果。

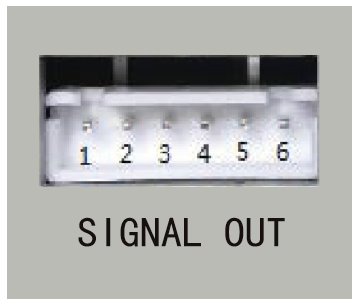

  L. 遥控信号输出



  ·PASS讯号 接在1和2之间

  ·FAIL讯号 接在3和4之间

  ·PROCESSING讯号 接在5和6之间

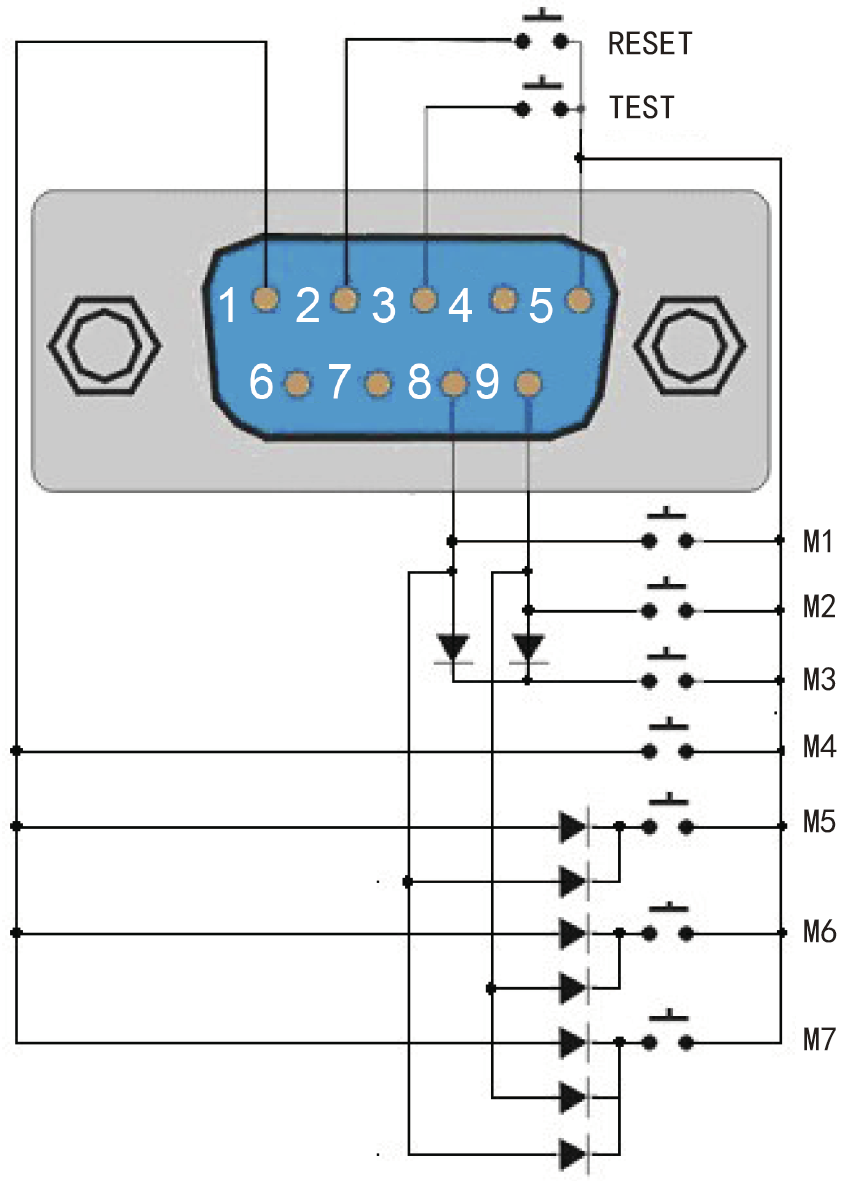

  M. 远程遥控控制






  N.强大的保护功能

  设定电流保护（HI-A）：	当输出电流大于设定电流时，显示器会显示“HI-A”，蜂鸣器报警（警报讯响打开时）ON/ OFF键指示灯闪烁。
  过压保护（OVP）	当电压输出范围在0V-150V时，而输出电压超过设定电压5V，或当电压输出范围在150V-300V 时，而输出电压超过设定电压10V，显示器会显示“OVP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。
  低电压保护（LVP）	当电压输出范围在0V-150V时，而输出电压低于设定电压5V，或当电压输出范围在0V-300V 时，而输出电压低于设定电压10V，显示器会显示“LVP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。
  过流保护（OCP）	当输出电流连续1s超过额定满载电流的110%或输出短路时，显示器会显示“OCP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁
  过功率保护（OPP）	当输出功率连续5s超过额定满载功率的105%-110%，或小于1s输出功率超过额定满载功率的 110%，显示器会显示“OPP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。
  过温度保护（OTP）	当机器散热块温度超过60℃，风扇加速；当机器散热块温度超过130℃，显示器会显示 “OTP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。




• 应用

• ■ 电机、变压器

  ■ 电子生产设计

  ■ 照明

  ■ 航空航天军工

  ■ 网络通讯




  ■ 音视频设备

  ■ 监控设备

  ■ 世界各国电源规格模拟

  ■ 电磁兼容设备

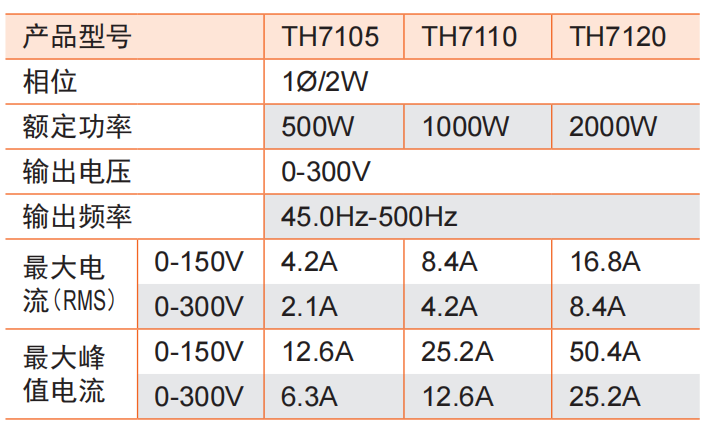

• 技术参数

• 产品型号		TH7105	TH7110	TH7120
  AC输出
  额定功率		500W	1000W	2000W
  输出电压		0-300V
  输出频率		45.0Hz-500Hz
  最大电流 （RMS）	0-150V	4.2A	8.4A	16.8A
  	0-300V	2.1A	4.2A	8.4A
  最大峰值电流	0-150V	16.8A	33.6A	67.2A
  	0-300V	8.4A	16.8A	33.6A
  相位		1Φ/2W
  总谐波失真（THD）		输出电压在80-140V（低量程）或在160V-280V(高量程)≤0.5%
  波峰因素		≥4
  线性调整率		0.1%±10%
  响应时间		<100μs
  AC输入
  相位		1Φ
  电压		115/230Vac±15％
  频率		47～63Hz
  最高电流		16A/8A	30A/16A	30A
  功率因素		0.7
  设置
  	范围	0-300V
  电压	分辨率	0.1V
  	范围	45～500Hz
  频率	分辨率	在45.0Hz～99.9Hz时为0.1Hz；在100Hz～500Hz时为1Hz
  初始、终止  相位角	范围	0～359°
  	分辨率	1°
  测量
  	范围	0～300Vac
  电压	分辨率	0.1V
  	精确度	±（读数的0.5%＋2个字）
  	范围	45.0Hz～500Hz
  频率	分辨率	0.1Hz（45.0Hz～99.9Hz）；1Hz（100Hz～500Hz）
  	精确度	±0.1Hz
  	0-150V	0.000～4.200A	0.000～8.400A	0.000～16.800A
  	0-300V	0.000～2.100A	0.000～4.200A	0.000～8.400A
  电流	分辨率	0.001A
  	精确度	±（读数的0.5%＋5个字）
  	0-150V	0.00～12.6A	0.00～25.2A	0.00～50.4A
  	0-300V	0.00～6.3A	0.00～12.6A	0.00～25.2A
  峰值电流	分辨率	0.01A
  	精确度	±（读数的5%＋2个字）
  	范围	0～500W	0～1000W	0～2000W
  功率	分辨率	0.1W(0～1000W)		0.1W(0～1000W);1W(1000～2000W)
  	精确度	±(读数的0.6%＋5个字)  在PF>0.5时
  	分辨率	0.001
  功率因素	精确度	计算和显示到3位有效数字
  常规
  	记忆序列	50 组，9 步/组
  存储	状态	50 组
  远程信号输入		输出开、关，读取手动模式记忆序列  1 至记忆序列  7
  远程信号输出		合格、不合格、测试中
  同步信号输出		输出信号  10V、BNC  型号
  保护		过设定电流  (HI-A)、过压  (OVP)、低电压 (LVP)、过流  (OCP)、过功率 (OPP)、过温度 (OTP)
  显示器		4.3  英寸TFT LCD，480×270
  接口		USB  COM、RS232、USBHOST
  尺寸（长x宽x高）mm		600×430×88		602×430×178
  净重（kg）		30	40	75
