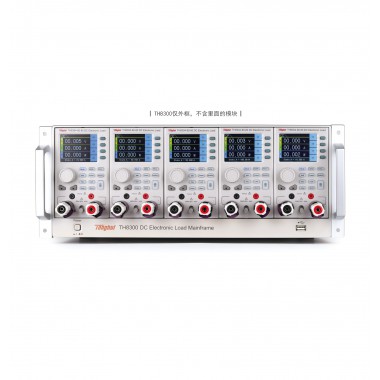

TH8300 机架式可编程直流电子负载
简介
TH8300/TH8310系列可编程直流电子负载采用模块化设计，用户可根据自身需求选配不同参数的模组进行自由组合。
所有模组可单独设置运行，可主从运行，支持模组间并机，整机之间四台联机。
模组具备双核（MCU+DSP）自动控制硬件电路架构，使系统运行超强稳定。完备的电路保护功能和智能风扇系统，对仪器本身以及被测物实施全面保护。采用高速、安全、可靠性强16位采样芯片，确保采样精度和分辨率。

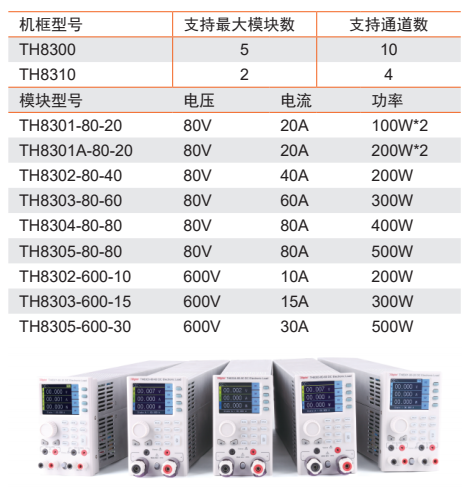

TH8300系列可编程直流电子负载包括以下几种类型的模组(TH8301-80-20、TH8301A-80-20为双通道模组)：

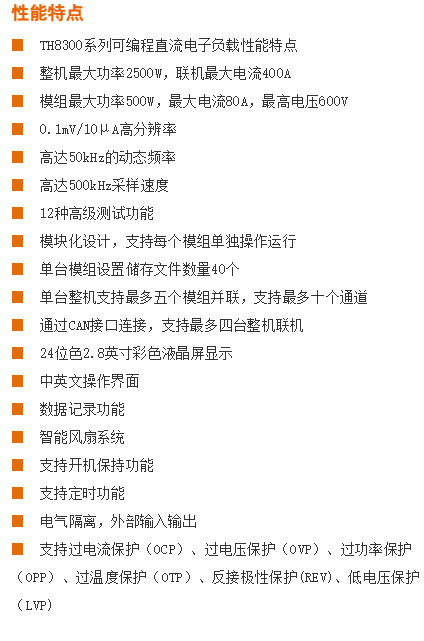

功能特点
A. 负载工作模式
常规模式（4种）
CC
恒定电流模式
不管电压是否改变，电子负载始终消耗恒定的电流。
CR
恒定电阻模式
电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
CV
恒定电压模式
电子负载按照设定的电压值，以调整拉载电流的方式控制电源输出的电压。
CP
恒定功率模式
电子负载等效为恒定电阻，负载随电压的变化线性改变电流。
高级模式（12种）
DYN
动态负载模式
高达50kHz的动态测试频率可用来测试电源带宽范围内的动态特性，可设置两个电流位准，两个电流位准分别持续的时间，上升斜率，下降斜率，重复次数。此功能可用于测试D/D转换器与电池的瞬间大电流耐受程度。
SWP
动态频率扫描模式
电子负载提供一种可编程的动态频率扫描，以变频找出最坏情况的待测物电压。动态频率扫描需要设置两个电流位准，起始频率，终止频率，步阶频率，持续时间，上升斜率，下降斜率。操作时，电子负载会在设定的持续时间内，以设定的频率拉载电流。频率最高可达50kHz，用以捕捉被测电源最恶劣情况下的Vp+、Vp-以及相应的Fp+、Fp-。
CR-LED
模拟LED测试模式
通过设置发光二级管的导通电压和电阻，可以真实的模拟LED的实际带载特性，避免了常规的恒定电阻模式（CR）下电压电流不稳定产生的震荡情况，从而检测LED电源的真实带载情况。
BATT
电池测试模式
负载测试电池性能，放电条件支持CC、CR及CP三种方式，通过设定电压、时间、电流容量或功率容量四种条件让电子负载停止拉载，确保电池不会过度放电而损坏。
TIME
时间量测模式
在 0s至100000s范围内测量触发条件开始到触发条件截止的时间。可应用于电池的充、放电试验等类似应用。
MPPT
最大功率点追踪测试模式
基于DSP算法，找出电源提供的最大功率，以及对应的电压值与电流值。
OCPT
过电流保护测试模式
电子负载拉载阶梯上升的电流，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。
OVPT
过电压保护测试模式
负载捕捉输入电压峰值点及下降沿，并在下降沿时刻的预设电平(Vtrig)处触发，则此电压峰值便是被测电源的过压保护点，而峰值时刻到触发时刻的时间间隔，便是被测电源的 OVP 响应时间（Tovp），Tovp 量测精度 2us。
OPPT
过功率保护测试模式
电子负载拉载阶梯上升的功率，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。
SINE
正弦波测试模式
电子负载具有独特的正弦波拉载电流模式，可以设定拉载电流偏离值（I_DC），拉载正弦波值（I_AC）以及正弦波频率值，此正弦波拉载的最低点不可小于零。正弦波测试可以用来模拟纹波功能。
LIST
列表测试模式
LIST 模式可以准确高速的完成复杂的任意电流变化模式，完成多准位电流带载的精密测试。通过编辑每一步的拉载值、持续时间、斜率和重复次数，生成多种复杂序列，满足复杂的测试需求。
主要应用于模拟电池放电拉载电流、笔记本电脑拉载电流、电动汽车拉载电流、两个电流位准以上的动态电流。
AUTO
自动测试模式
AUTO 模式可以准确的模拟生产线的自动测试流程，完成多步骤的精密测试，可以帮客户大大的节约成本。每一个步骤都可以设定不同的模式，通过编辑每一步的拉载值、持续时间、上升斜率、下降斜率以及电流电压功率的上下限，可以判断每一步是否合格。
B. 短路功能
独立短路测试功能，支持任何功能模式下进行短路测试，实现与其他功能的无缝衔接。当仪器进入短路测试时，仪器按当前量程的最大电流加载。
C. ALLRUN功能
通过ALLRUN功能，用户可以实现不同模组同步拉载或同步停止拉载电流。
D. 模组联机功能
可以将任意多个模组联机，进行主从运行。联机类型分为功率模式和复制模式。功率模式为参与联机的模组根据最大电流按比例分配拉载的电流。复制模式为所有参与联机的模组都拉载主机模组设定的电流值。
应用
■ 电源类
充电器，开关电源，通讯电源，LED驱动，手机电池，充电宝等
■ 新能源
太阳能电池，新动力汽车，电动自行车
■ 电子电力元器件
保险丝/接插件/继电器/传感器
■ 自动化设备集成测试
技术参数
主机
TH8300机框
TH8310机框
支持模组数量
5
2
接口
RS232、USB HOST、USB DEVICE、LAN、GPIB、SYSTEM I/O、CAN
存储
40组（50组状态记忆）
工作电源
供电电压
90-130VAC或175-253VAC
频率
47-63Hz
功率
≤300VA温度和环境
操作温度
0℃-40℃ 操作湿度
10%-90%（非冷凝）
存放温度
-20°C-70°C
海拔高度
操作海拔最高2000米
污染度
污染度2
安全级别
安全类别II
尺寸和重量
机框尺寸
480mm×177mm×590mm
机框重量
15kg
模组型号
TH830180-20
TH8301A80-20
TH830280-40
TH830380-60
TH830480-80
TH830580-80
TH8302600-10
TH8303600-15
TH8305600-30
输入功率
100W×2
200W×2
200W×1
300W×1
400W×1
500W×1
200W×1
300W×1
500W×1
输入电压
0-80V
0-600V
输入电流
0-20A
0-20A
0-40A
0-60A
0-80A
0-80A
10A
0-15A
0-30A
最小操作电压
0.5V@0.2A
0.5V@0.2A
0.5V@0.4A
0.5V@0.6A
0.4V@0.8A
0.4V@0.8A
2V@0.1A
2V@0.15A
2V@0.3A
0.5V@2A
0.5V@2A
0.5V@4A
0.5V@6A
0.4V@8A
0.4V@8A
2V@1A
2V@1.5A
2V@3A
0.5V@20A
0.5V@20A
0.5V@40A
0.5V@60A
0.4V@80A
0.4V@80A
2V@10A
2V@15A
2V@30A
常规模式
恒定电流（CC）、恒定电阻（CR）、恒定电压（CV）、恒定功率（CP)
恒定电压
（CV）
量程
6V
80V
分辨率
0.1mV
1mV
量程
16V
150V
分辨率
1mV
10mV
量程
80V
600V
分辨率
1mV
10mV
精度
0.05%+0.1%FS
恒定电流
（CC）
量程
0-0.2A
0-0.2A
0-0.4A
0-0.6A
0-0.8A
0-0.8A
0-0.1A
0-0.15A
0-0.3A
分辨率
0.01mA
0.01mA
0.01mA
0.01mA
0.01mA
0.01mA
0.005mA
0.005mA
0.005mA
量程
0-2A
0-2A
0-4A
0-6A
0-8A
0-8A
0-1A
0-1.5A
0-3A
分辨率
0.1mA
0.1mA
0.1mA
0.1mA
0.1mA
0.1mA
0.05mA
0.05mA
0.05mA
量程
0-20A
0-20A
0-40A
0-60A
0-80A
0-80A
0-10A
0-15A
0-30A
分辨率
1mA
1mA
1mA
1mA
1mA
1mA
0.5mA
0.5mA
0.5mA
精度
0.1%+0.1%FS
恒定电阻
（CR）
量程
0.04-80Ω
(100W/6V)
0.04-80Ω
(100W/6V)
0.02-40Ω
(200W/6V)
0.015-30Ω
(300W/6V)
0.01-20Ω
(400W/6V)
0.01-20Ω
(400W/6V)
0.2-400Ω
(200W/80V)
0.133-270Ω
(300W/80V)
0.133-270Ω
(500W/80V)
量程
1.44-2.9kΩ
(100W/16V)
1.44-2.9kΩ
(100W/16V)
0.8-1.5kΩ
(200W/16V)
0.3-600Ω
(300W/16V)
0.36-720Ω
(400W/16V)
0.36-720Ω
(400W/16V)
3-6kΩ
(200W/150V)
1.92-4kΩ
(300W/150V)
1.92-4kΩ
(500W/150V)
量程
5.76-12kΩ
(100W/80V)
5.76-12kΩ
(100W/80V)
3-6kΩ
(200W/80V)
1.5-3kΩ
(300W/80V)
1.45-2.9kΩ
(400W/80V)
1.45-2.9kΩ
(400W/80V)
300-300kΩ
(200W/600V)
208-200kΩ
(300W/600V)
208-200kΩ
(500W/600V)
分辨率
0.1Ω
精度
1%
恒定功率
（CP)
量程
0-2W
0-4W
0-4W
0-6W
0-8W
0-10W
0-4W
0-6W
0-10W
分辨率
1mW
2mW
2mW
3mW
4mW
5mW
2mW
3mW
5mW
量程
0-10w
0-20w
0-20w
0-30w
0-40w
0-50w
0-20W
0-30w
0-50w
分辨率
10mW
20mW
20mW
30mW
40mW
50mW
20mW
30mW
50mW
量程
0-100w
0-200w
0-200w
0-300w
0-400w
0-500w
0-200W
0-300w
0-500w
分辨率
100mW
200mW
200mW
300mW
400mW
500mW
200mW
300mW
500mW
精度
1%
高级模式
动态负载模式、动态频率扫描、模拟LED测试、电池测试、时间量测、最大功率点追踪测试、OCPT测试、OVPT测试、
OPPT测试、正弦波测试、列表测试、自动测试。
动态模式-定电流模式
最小工作电压
1.5V
3V频率
范围
100Hz-50kHz/0.01Hz-1kHz
精度
1μs/1ms+100ppm
占空比
1-99%(最少上升时间受控)
斜率
量程
0.04A/ms-
0.02A/µs
0.04A/ms-
0.02A/µs
0.08A/ms-
0.04A/µs
0.12A/ms-
0.06A/µs
0.16A/ms-
0.08A/µs
0.16A/ms-
0.08A/µs
0.02A/ms-
0.01A/µs
0.03A/ms0.015A/µs
0.06A/ms-
0.03A/µs
分辨率
0.01mA/µs
0.005mA/µs
量程
0. 4A/ms-
0. 2A/µs
0. 4A/ms-
0. 2A/µs
0. 8A/ms-
0. 4A/µs
1.2A/ms-
0.6A/µs
1.6A/ms-
0. 8A/µs
1.6A/ms-
0. 8A/µs
0. 2A/ms-
0. 1A/µs
0. 3A/ms0. 15A/µs
0. 6A/ms-
0. 3A/µs
分辨率
0.1mA/µs
0.05mA/µs
量程
4A/ms2A/µs
4A/ms2A/µs
8A/ms4A/µs
12A/ms6A/µs
16A/ms8A/µs
16A/ms8A/µs
2A/ms1A/µs
3A/ms-
1.5A/µs
6A/ms3A/µs
分辨率
1mA/µs
0.5mA/µs
精度
10%±20µs
最小上升时间
10µs
测量（回读）
电压
量程
0-6V
0-80V
分辨率
0. 2mV
1.5mV
精度
0.025%+0.01%FS
量程
0-16V
0-150V
分辨率
0.3mV
2.7mV
精度
0.025%+0.01%FS
量程
0-80V
0-600V
分辨率
1.4mV
10.7mV
精度
0.01%+0.025%FS
