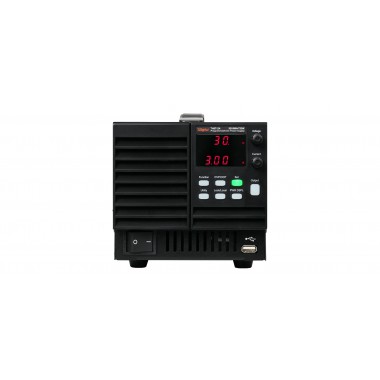

TH6712A 可编程开关直流电源

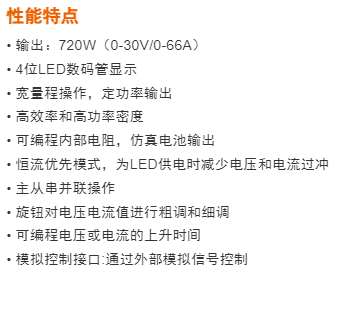

简介
TH6700A系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台同型号电源，满足更高的输出电压和输出电流需求。
TH6700A系列具有可调斜率功能，用户可以设置输出电压、电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件。
TH6700A系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式，这会瞬间给容性负载带来较大的浪涌电流。TH6700A系列在输出开启瞬间，能优先运行在CC模式，避免突发的尖峰电流，保护器件。
TH6700A系列的可编程内阻功能可应用于仿真电池的输出。例如，TH6700A可以设置模拟电池内阻的电阻值，从而使输出电压下跌。
TH6700A系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值，输出立即关闭；机器内部的温度一旦超过一定的温度，输出也会立即关闭。
TH6700系列后面板可以接成两端测量或四端测量。接成四端测量时具有远端补偿功能，可补偿电源到待测件上的压降。
TH6700系列可编程开关直流电源包括以下几种类型：
型号
电压
电流
功率
TH6711A
0-30V
0-33A
360W
TH6712A
0-30V
0-66A
720W
TH6713A
0-30V
0-100A
1080W
TH6721A
0-80V
0-12.5A
360W
TH6722A
0-80V
0-25A
720W
TH6723A
0-80V
0-37.5A
1080W
TH6731A
0-250V
4.2A
360W
TH6732A
0-250V
8.4A
720W
TH6733A
0-250V
12.6A
1080W
TH6741A
0-800V
1.32A
360W
TH6742A
0-800V
2.64A
720W
TH6743A
0-800V
3.96A
1080W
应用
• 研发和设计验证通用测试
• 新能源：太阳能电池，新动力汽车，电动自行车
• 生产线工作台常规测试、维修
• 自动化设备集成测试
• 太阳能光伏模拟测试
• 教学实验室
• LED测试
技术参数
功能特点
A.可调斜率功能

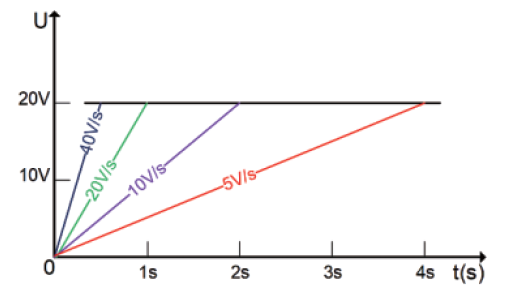

通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出
例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；
电压转换速率为10V/s，则上升时间为2s；
电压转换速率为20V/s，则上升时间为1s；
电压转换速率为40V/s，则上升时间为0.5s。
B.可编程内部电阻 - 仿真电池输出
电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌。

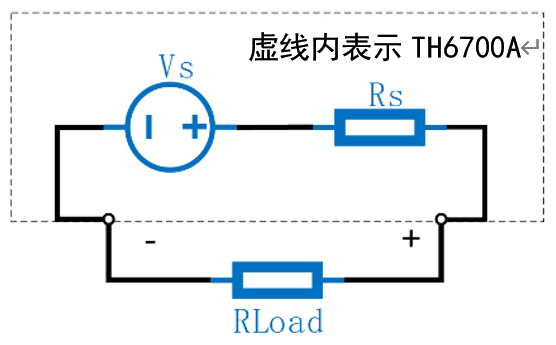

计算公式：

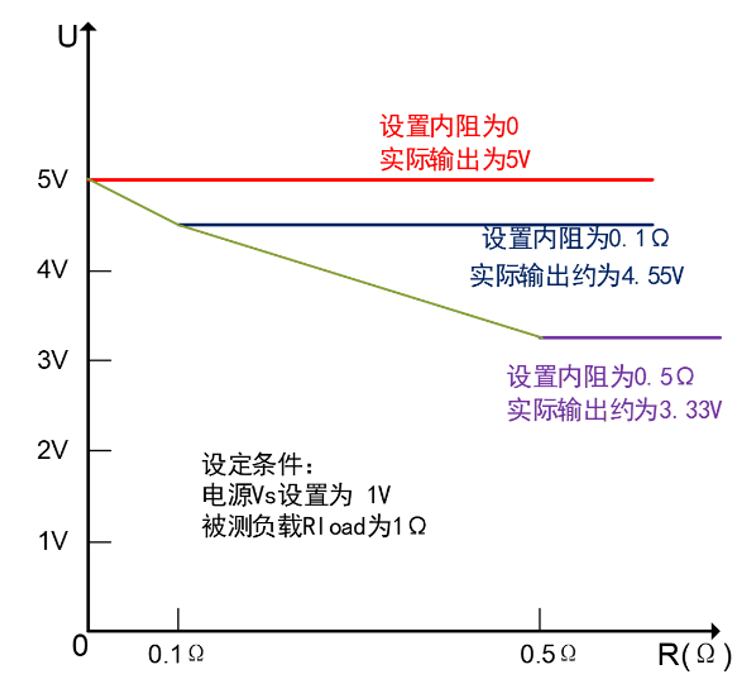

使用TH6700设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。
C.恒压（CV）/恒流(CC)优先选择模式 – 保护被测件
传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。

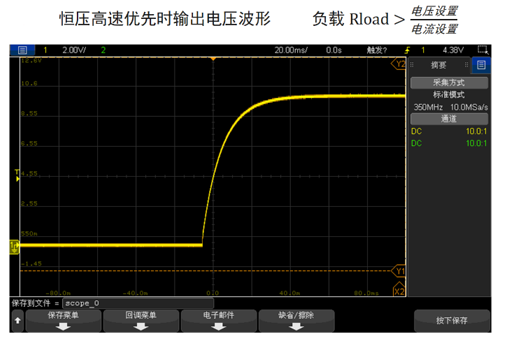

恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。

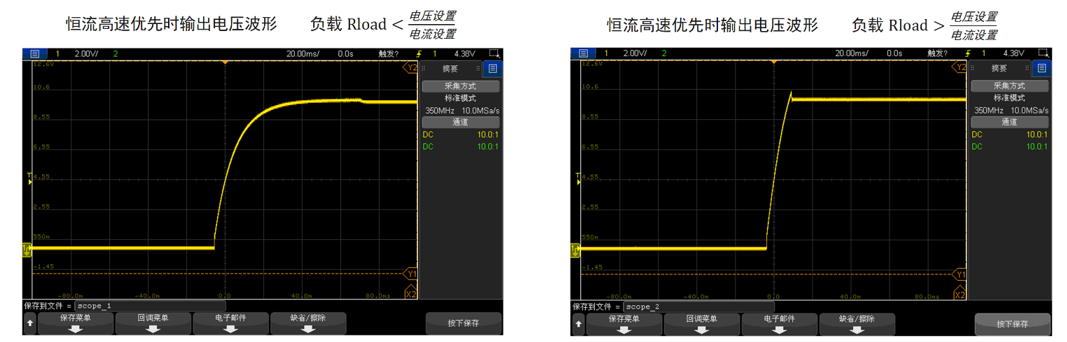

恒流优先模式是指在输出开启瞬间，优先运行在CC模式,可以避免突发的尖峰电流，保护器件免遭浪涌电流损坏。输出电流无过冲，用来测试恒流工作特性的待测物。
技术参数
参数
TH6711A
TH6712A
TH6713A
TH6721A
TH6722A
TH6723A
输出
功率
额定功率
360W
720W
1080W
360W
720W
1080W
功率限制
约额定功率*105%
电压
额定电压
0-30V
0-80V
最大电压
31.5V
84V
电流
额定电流
0-33A
0-66A
0-100A
0-12.5A
0-25A
0-37.5A
最大电流
36A
72A
108A
13.5A
27A
40.5A
设置
电压
范围
0-31.5V
0~84V
电流
范围
0-36A
0-72A
0-108A
0-13.5A
0-27A
0-40.5A
负载调节率*1
电压
≤20mV
≤45mV
电流
≤41mA
≤77mA
≤113mA
≤18.5mA
≤32mA
≤45.5mA
电源调节率*2
电压
≤18mV
≤43mV
电流
≤41mA
≤77mA
≤113mA
≤18.5mA
≤32mA
≤45.5mA
设定值解析度
电压
10mV
电流
10mA
10mA
100mA
10mA
10mA
10mA
回读值解析度
电压
10mV
电流
10mA
10mA
100mA
10mA
10mA
10mA
设定值精度
(25℃±5℃)
电压>0.1V
≤0.1%+10mV
电流>0.1A
≤0.1%+30mA
≤0.1%+60mA
≤0.1%+100mA
≤0.1%+20mA
≤0.1%+40mA
≤0.1%+50mA
回读值精度
(25℃±5℃)
电压>0.1V
≤0.1%+20mV
电流>0.1A
≤0.1%+40mA
≤0.1%+70mA
≤0.1%+100mA
≤0.1%+20mA
≤0.1%+40mA
≤0.1%+50mA
纹波与噪声
(20Hz-2MHz)
差模电压
≤60mVp-p and
7mVrms
≤80mVp-p and
11mVrms
≤100mVp-p and
14mVrms
≤60mVp-p and
7mVrms
≤80mVp-p and
11mVrms
≤100mVp-p and
14mVrms
差模电流
≤72mArms
≤144mArms
≤216mArms
≤27mArms
≤54mArms
≤81mArms
动态恢复时间*3
恢复到0.1% + 10mV: ≤2ms
上升时间*4（空载）
10%-90%
≤50ms
上升时间*4（满载）
10%-90%
≤50ms
下降时间*5（满载）
90%-10%
≤50ms
下降时间*5（空载）
90%-10%
≤500ms
启动延时
设置范围
0-99.99s
停止延时
设置范围
0-99.99s
斜率设置
电压上升
0.01-60V/s
0.1-160V/s
电压下降
0.01-60V/s
0.1-160V/s
电流上升
0.01-72A/s
0.1-144A/s
0.1-216A/s
0.01-27A/s
0.01-54A/s
0.01-81A/s
电流下降
0.01-72A/s
0.1-144A/s
0.1-216A/s
0.01-27A/s
0.01-54A/s
0.01-81A/s
模拟内阻
设置范围
0-0.833Ω
0-0.417Ω
0-0.278Ω
0-5.926Ω
0-2.963Ω
0-1.975Ω
外部电压控制
(25℃±5℃)
CV精度
额定输出电压±0.5%
CC精度
额定输出电流±1%
外部电阻控制
(25℃±5℃)
CV精度
额定输出电压±1.5%
CC精度
额定输出电流±1.5%
功率因数
100VAC（满载）
0.99
200VAC（满载）
0.97
效率
100VAC（满载）
75%
76%
200VAC（满载）
77%
78%
主从控制
主从并联
含主机最多并联3台
主从串联
含主机最多串联2台
保护
过压OVP
3-33V
3-33V
3-33V
8-88V
8-88V
8-88V
过流OCP
3.6-37.8A
5-75.6A
5-113.4A
1.35-14.18A
2.7-28.35A
4.05-42.53A
过温OTP
内部温度上升决定
体积和重量
外形体积（mm）
71.5x146x420
143x146x420
215x146x420
71.5x146x420
143x146x420
215x146x420
上架体积（mm）
71.5x132x420
143x132x420
215x132x420
71.5x132x420
143x132x420
215x132x420
重量（净重）
3.4kg
5.7kg
8kg
3.4kg
5.7kg
8kg
供电电源
88-265V AC，50/60Hz
注：
*1. 负载调节率：空载-满载，恒输入电压
*2. 电源调节率：88-132VAC或170-265VAC，恒载
*3. 动态恢复时间：负载从额定输出电流的50%至100%变化时，输出电压在额定输出的0.1%+10mV范围内恢复的时间，负载频率=100Hz
*4. 上升时间：额定输出电压10%-90%，带额定电阻负载
*5. 下降时间：额定输出电压90%-10%，带额定电阻负载
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| TH67X3A成品电源线 | TH26035N | ||||
| 26芯模拟控制接口（TH6700） | TH26081 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 大电流测试线缆 | TH26035D | ||||
| 大电流测试线缆 | TH26035E | ||||
