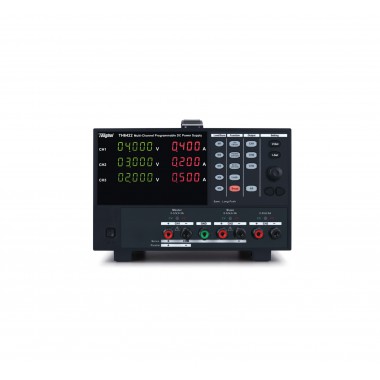

TH6422 三通道可编程线性直流电源
简介
TH6420系列多路可编程线性直流电源涵盖了3个型号，其中TH6423为4通道输出，TH6422/TH6422A为3通道输出。全系列电源CH1/CH2支持串、并联功能。所有通道的输出参数同时显示，使用起来更加方便、直观。
TH6420系列多路可编程线性直流电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。
该系列最高可达5位电压/4位电流LED显示方式，多个通道参数同时显示，支持5组设置参数快速存储及调用，显示明了、操作简便。
该系列支持电压和电流上下限设置及判断、报警功能，支持5档参数列表输出。
TH6420系列多路可编程线性直流电源标配了RS232、USB DEVICE接口，支持串口指令，可方便地选购上位机软件或者自行编辑以满足系统集成的需要。
TH6420系列多路可编程线性直流电源体积小，适合自动化产线、高校实验室和工作台试验维修的应用需求。
TH6420系列可编程直流电源包括以下几种类型：
型号
通道1/通道2
通道3
通道4
分辨率
电压
电流
功率
电压
电流
功率
电压
电流
功率
TH6422
32V
3A
96W
5V
3A
15W
--
--
--
1mV/1mA
TH6422A
32V
3A
96W
5V
3A
15W
--
--
--
10mV/10mA
TH6423
32V
3A
96W
5V/10V
3A/1A
15W/10W
5V
1A
5W
1mV/1mA

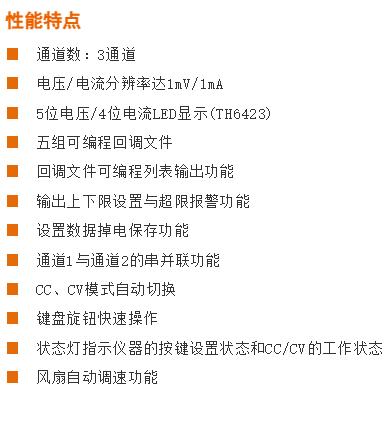

功能特点

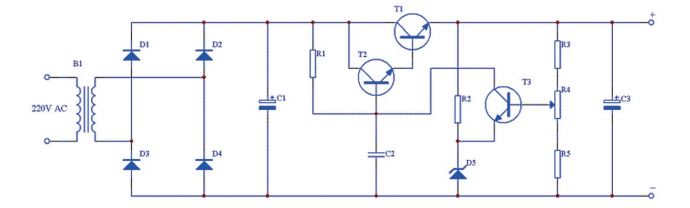

A.线性程控输出设计
TH6420系列电源均为线性程控输出设计，线性电源最大的有点是高精度、高稳定性、低纹波、低噪声，适用于需要稳定且纹波小的场合如测试工作台、集成系统等；也适用于老化等需要长时间工作的场合。
B.多通道输出

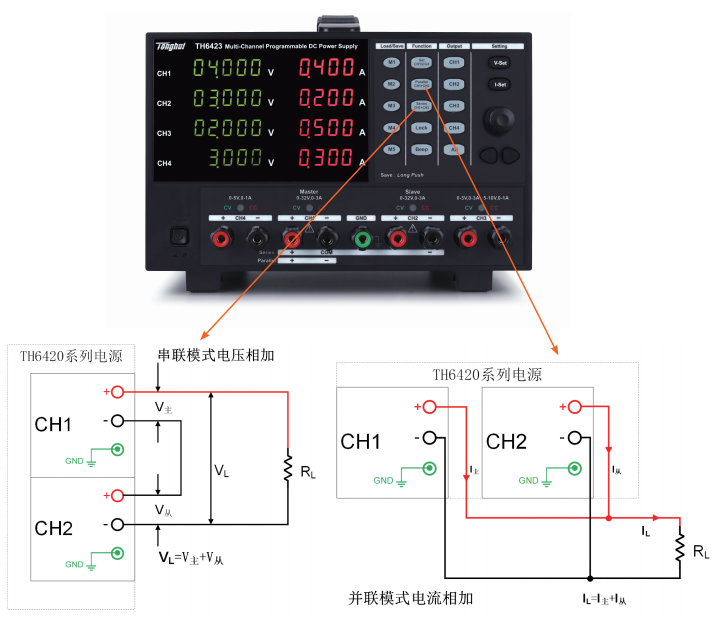

TH6420系列多路可编程线性直流电源支持3/4通道输出，通道1、通道2之间支持串联、并联输出，以增加电压或电流。

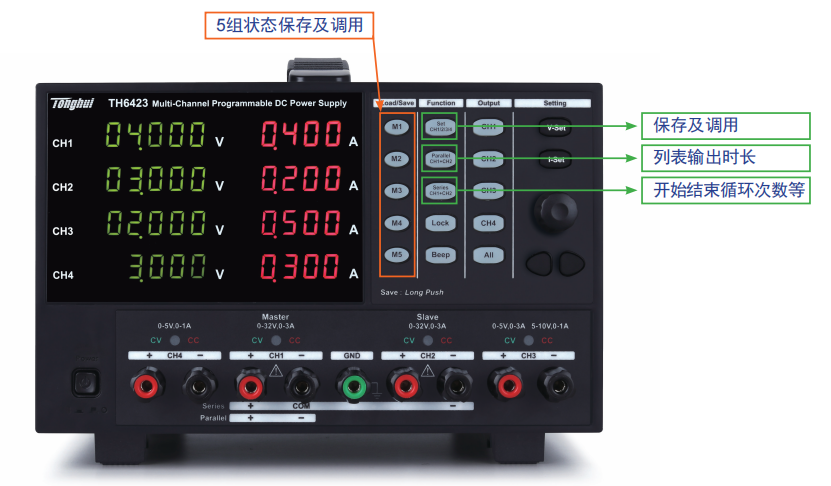

C.5组状态快速调用，支持列表输出
TH6420系列多路可编程线性直流电源支持5组所有通道的电压、电流设置值和串、并联状态快速保存及调用，并支持5组状态编程列表输出，每组状态/每个通道输出时长、开始状态、结束状态、循环次数等均可编程设置。
D.输出上下限报警功能
仪器支持输出电压、电流设定上、下限，并支持超出设定范围报警，报警时，超限的电压、电流数码管将闪烁同时仪器蜂鸣器报警，蜂鸣器可用BEEP键切换开关。
应用
■ 研发和设计验证通用测试
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 教学实验室
技术参数
型号
TH6422A
TH6422
TH6423
额定输出
(0℃-40℃)
通道/范围
CH1
CH2
CH3
CH1
CH2
CH3
CH1
CH2
CH3
CH4
电压
0-32V
0-32V
0-5V
0-32V
0-32V
0-5V
0-32V
0-32V
0-5V/0-10V
0-5V
电流
0-3A
0-3A
0-3A
0-3A
0-3A
0-3A
0-3A
0-3A
0-3A/0-1A
0-1A
功率
96W
96W
15W
96W
96W
15W
96W
96W
15W/10W
5W
负载调整率
电压
≤0.01%+3mV
电流
≤0.2%+3mA
电源调整率
电压
≤0.01%+3mV
电流
≤0.2%+3mA
设定值解析度
电压
10mV
1mV
电流
10mA
1mA
回读值解析度
电压
10mV
1mV
电流
10mA
1mA
设定值精度
(25℃±5℃)
电压
±(0.1% of reading + 30mV)
±(0.02% of reading + 6mV)
电流
±(0.5% of reading + 30mA)
≤0.2% of reading +6mA
回读值精度
(25℃±5℃)
电压
±(0.1% of reading + 30mV)
±(0.02% of reading + 6mV)
电流
±(0.5% of reading + 30mA)
≤0.2% of reading +6mA
纹波和噪声
(20Hz-20MHz)
电压(Vp-p)
≤3mVp-p
电压（rms）
≤1mVrms
电流
≤3mArms
串联设定值精度
电压
±(0.1% of reading + 30mV)
±(0.03% of reading + 10mV)
电流
±(0.5% of reading + 30mA)
≤0.3% of reading +10mA
串联回读值精度
电压
±(0.1% of reading + 30mV)
±(0.03% of reading + 10mV)
电压
±(0.5% of reading + 30mA)
≤0.3% of reading +10mA
并联设定值精度
电压
±(0.1% of reading + 30mV)
±(0.03% of reading + 10mV)
电流
±(0.5% of reading + 30mA)
≤0.3% of reading +10mA
并联回读值精度
电压
±(0.1% of reading + 30mV)
±(0.03% of reading + 10mV)
电流
±(0.5% of reading + 30mA)
≤0.3% of reading +10mA
记忆
回调储存
5组文档+1组掉电保存档
定时器
功能
列表输出每个档位的输出时长
时间设置
0.1秒-99999秒
解析度
0.1秒
供电电源
电压
220V(1±10%)
频率
50Hz (1±5%)
工作环境
正常工作温度
0℃- 40℃，湿度: < 90%RH
参比工作温度
20℃±8℃，湿度: < 80%RH
运输环境温度
0℃- 55℃，湿度: < 93%RH
开机后预热时间
≥ 20分
体积和重量
体积（W×H×D） mm
162×111×243
162×111×243
162×111×275
重量（kg）
4.7
4.7
6.4
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 大电流测试线缆 | TH26035D | ||||
| 大电流测试线缆 | TH26035E | ||||
