TH6402 三通道可编程线性直流电源
简介
TH6400系列多路输出可编程直流电源涵盖了5个型号（单个通道功率范围5W-180W），其中TH6402B为4通道输出，其余型号为3通道输出。全系列电源具备通道间串、并联以及同步输出功能，并且所有通道的输出参数同屏显示，使用起来更加方便、直观。
TH6400系列电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LED显示屏，不同通道分屏显示，并以高对比度的颜色加以区分。UI设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。
TH6400系列标配了RS232、USB HOST和USB DEVICE接口（注：TH6402A无RS232接口和USB DEVICE接口），可选配GPIB接口,支持SCPI和MODBUS通讯协议，可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点，使得TH6400系列电源可以方便地集成在标准机柜里面。

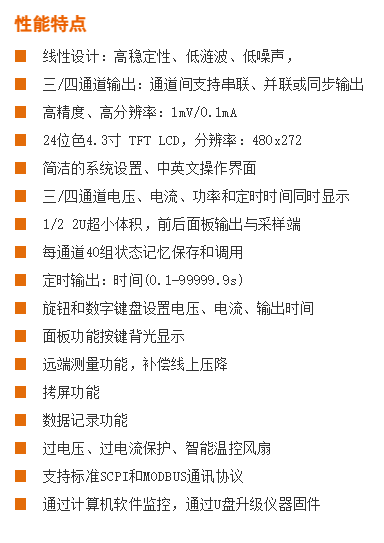

功能特点
A. 多通道输出

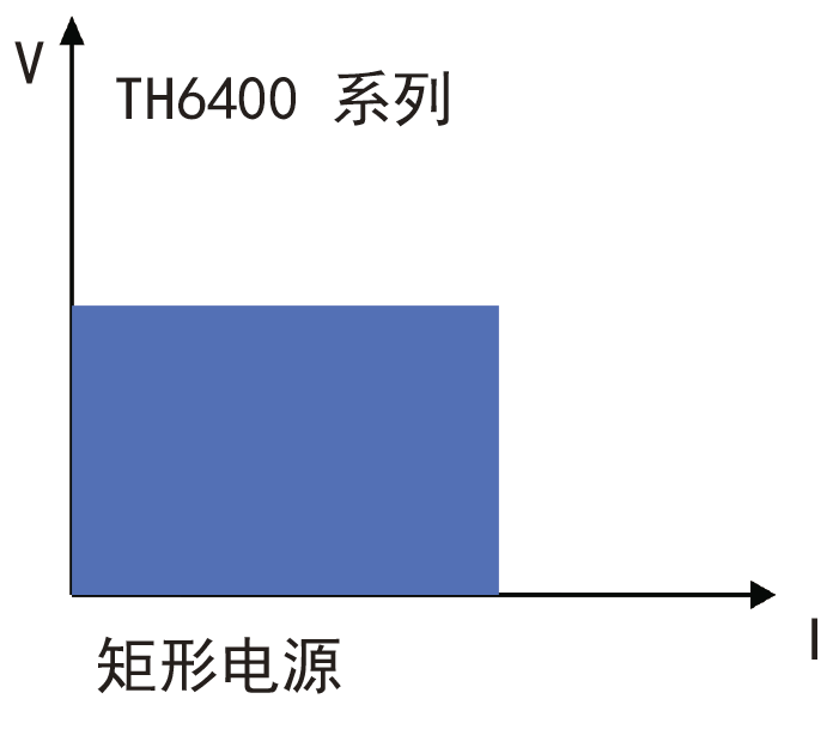

TH6400为全系列多路输出的矩形电源，其电压电流精度分别达1mV和0.1mA。通道间串联、并联、同步输出自由组合。在同步模式下，改变其中一个通道的设定值，其他同步的通道也将按比例随之自动变化。
B. 便于自动化集成

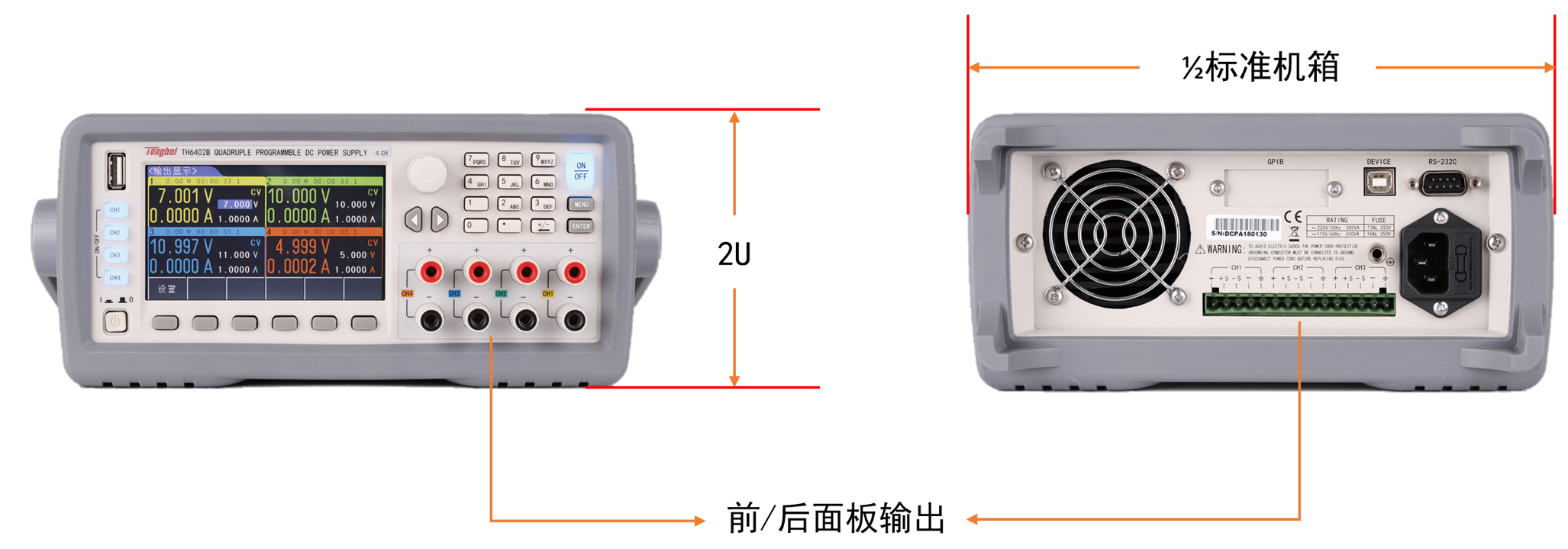

TH6400系列电源前后面板都配备有输出端，具有1/2标准机箱尺寸，配备齐全的通讯接口，支持SCPI和MODBUS通讯协议，使其可以方便的集成于自动化系统上。
C. 远端补偿功能

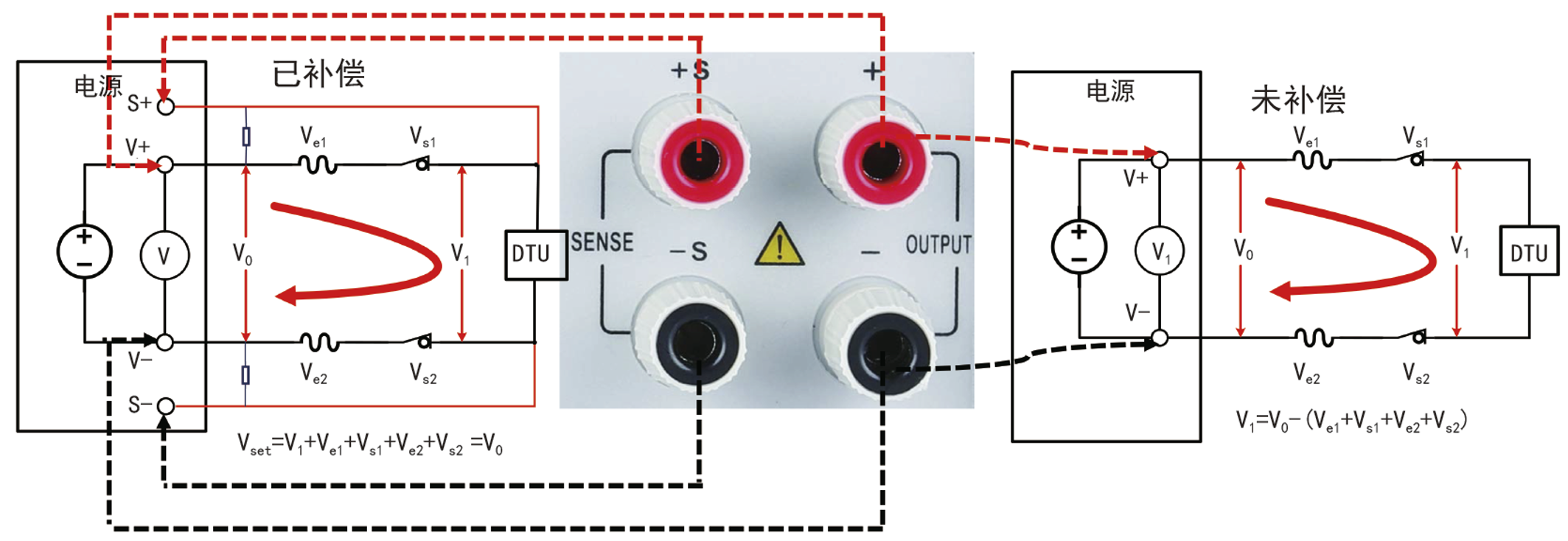

当仪器输出电流较大、导线细长阻值较大，仪器输出端到被测件的导线上会分得较大电压，造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降，保证被测件两端电压为实际设置的输出电压。TH6400系列仅后面板配有补偿端，而6200系列、6300系列与6500系列前后面板都配有补偿端。
D. 人性化设计

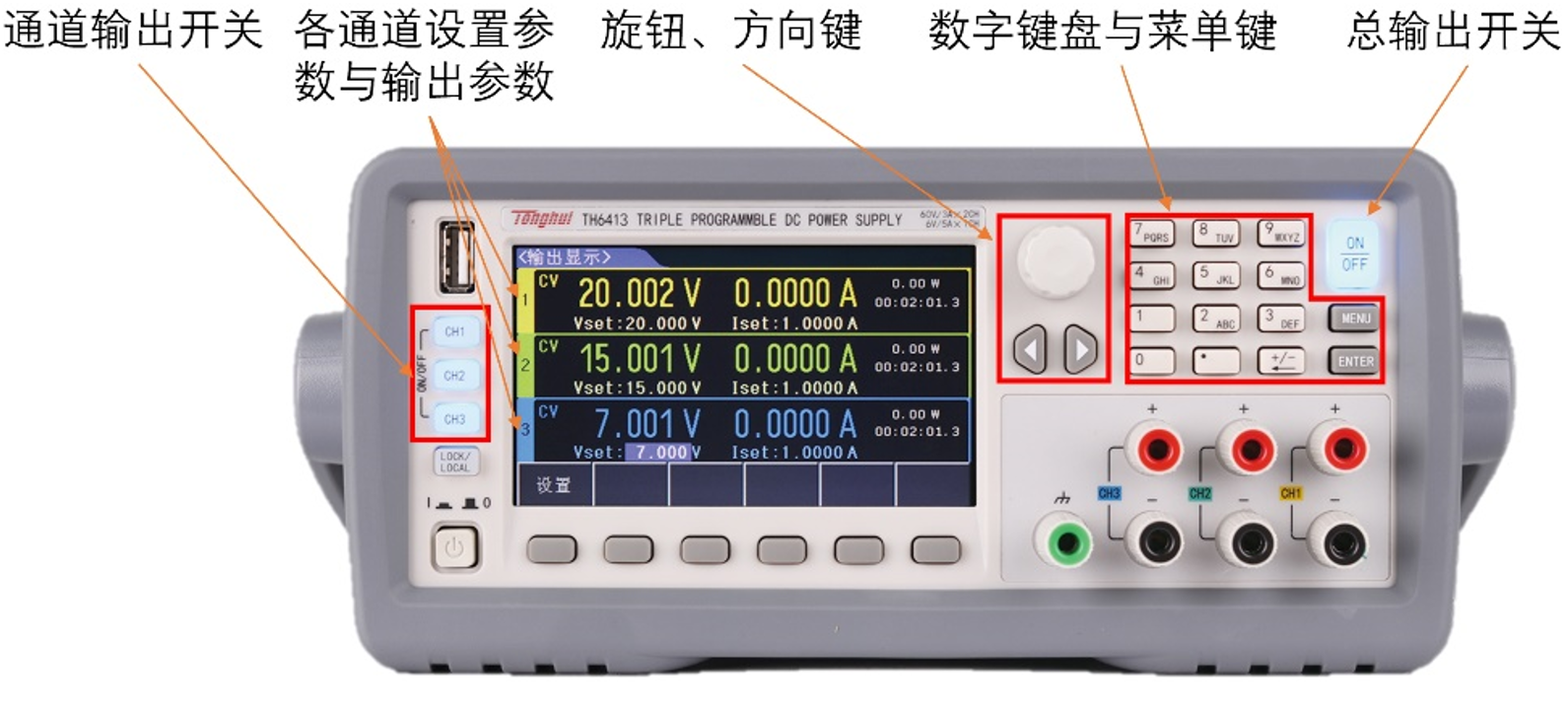

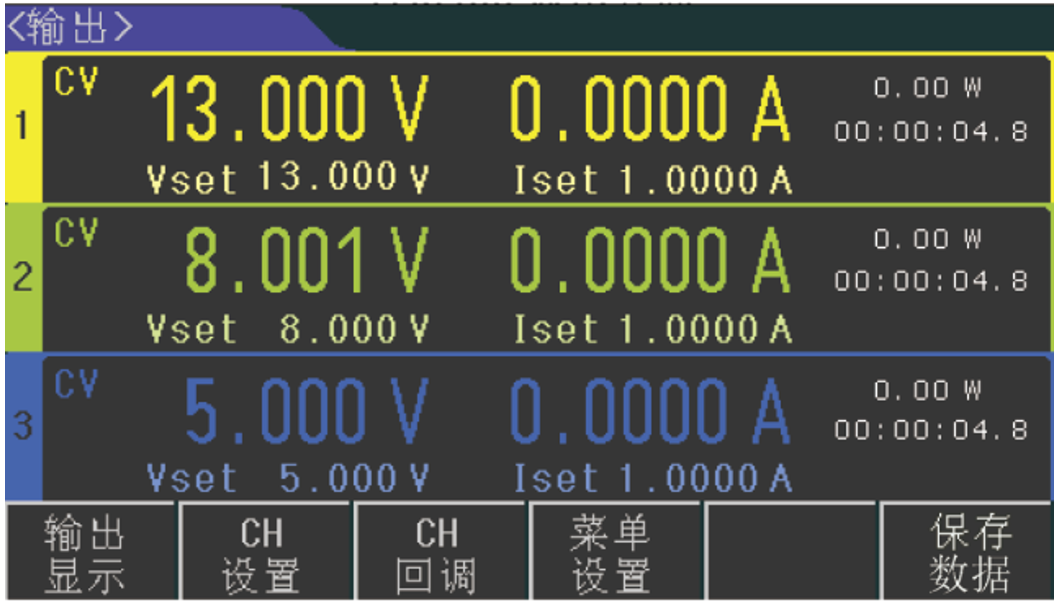

TH6400全系列配备4.3寸TFT LCD显示屏，所有通道的设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于不同通道显示区域配备了每个通道单独输出按钮，右上角的总输出按钮用于所有通道同时输出或关闭。数字编码旋钮、数字键盘可快速准确地输入设置参数，避免了电位器调节带来的效率低下和不精确问题。
E. 数据记录功能
TH6400还可以记录输出电压、输出电流和时间数据，数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中，便于后期数据分析。TH6402B暂不支持数据记录功能。
应用
■ 研发和设计验证通用测试
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 新动力汽车模拟测试
■ 教学实验室
技术参数
型号
TH6402A
TH6402B
TH6402
TH6412
TH6413
额定输出(0℃-40℃)
通道/范围
CH1
CH2
CH3
CH1
CH2
CH3
CH4
CH1
CH2
CH3
CH1
CH2
CH3
CH1
CH2
CH3
电压
0-30V
0-5V
0-30V
0-10V
0-5V
0-30V
0-6V
0-30V
0-6V
0-60V
0-6V
电流
0-3A
0-3A
0-1A
0-3A
0-5A
0-6A
0-5A
0-3A
0-5A
功率
90W
15W
90W
30W
5W
90W
30W
180W
30W
180W
30W
负载调整率
电压
≤0.01%+3mV
电流
≤0.1%+3mA
≤0.01%+3mA
电源调整率
电压
≤0.01%+3mV
电流
≤0.1%+3mA
≤0.01%+3mA
设定值分辨率
电压
10mV
1mV
电流
1mA
0.1mA
回读分辨率
电压
10mV
1mV
电流
1mA
0.1mA
设定值精度
(25℃±5℃)
电压
≤0.05%+20mV
≤0.1%+20mV
≤0.03%+10mV
电流
≤0.2%+5mA
≤0.2%+5mA
≤0.1%+5mA
≤0.1%+8mA
≤0.1%+5mA
≤0.1%+5mA
回读值精度
(25℃±5℃)
电压
≤0.05%+20mV
≤0.1%+20mV
≤0.03%+10mV
电流
≤0.2%+5mA
≤0.2%+5mA
≤0.1%+5mA
≤0.1%+8mA
≤0.1%+5mA
≤0.1%+5mA
纹波和噪声(20Hz-20MHz)
电压(Vp-p)
≤3mVp-p
≤3mVp-p
≤3mVp-p
≤4mVp-p
≤4mVp-p
≤4mVp-p
电压（rms）
≤1mVrms
≤1mVrms
≤1mVrms
≤1mVrms
≤1mVrms
电流
≤3mArms
≤3mArms
≤3mArms
≤5mArms
≤5mArms
≤4mArms
≤5mArms
串联同步误差
≤0.02%+5mA
≤0.2%+10mA
≤0.05%+10mA
并联设定值精度
电压
≤0.02%+5mV
≤0.02%+10mV
≤0.02%+5mV
≤0.02%+5mV
≤0.02% + 10mV
电流
≤0.1%+20mA
≤0.2%+20mA
≤0.1%+20mA
≤0.1%+30mA
≤0.1%+30mA
记忆
回调储存
40组设定文件/通道定时器
功能
定时关闭输出
时间设置
0.1秒～99999.9秒
解析度
0.1秒
工作温度
0℃～40℃
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 两端测试线 | TH26004C | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 大电流测试线缆 | TH26035D | ||||
| 大电流测试线缆 | TH26035E | ||||
