同惠 TH6223 可编程线性直流电源

TH6223 可编程线性直流电源

• 简介

• TH6220系列是单通道可编程线性DC电源。该系列仪器性能优越，显示明了，操作简便，体积小巧，非常适应高校实验室和工作台试验维修的应用需求。同时该系列仪器提供RS232接口与USB接口，支持串口指令，为计算机远程操作提供了条件。

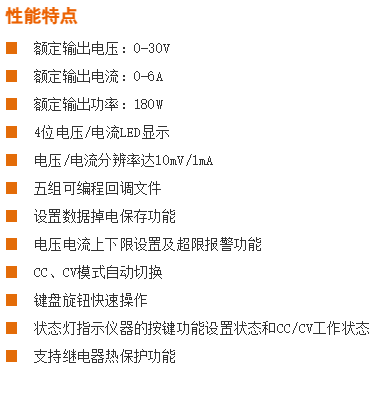

  功能特点

  A.线性程控输出设计

  线性电源最大的优点是高精度、高稳定性、低纹波、低噪声，适用于需要稳定且纹波小的场合如测试工作台、集成系统等；也适用于老化等需要长时间工作的场合。



  B.体积小巧

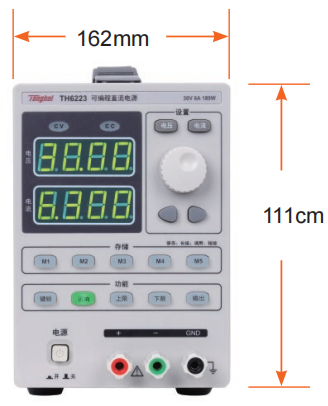

  TH6220 系列线性程控电源采用立式设计，111mm高度、162mm宽度、243/275mm深度，占用体积小，非常适合工作台使用。

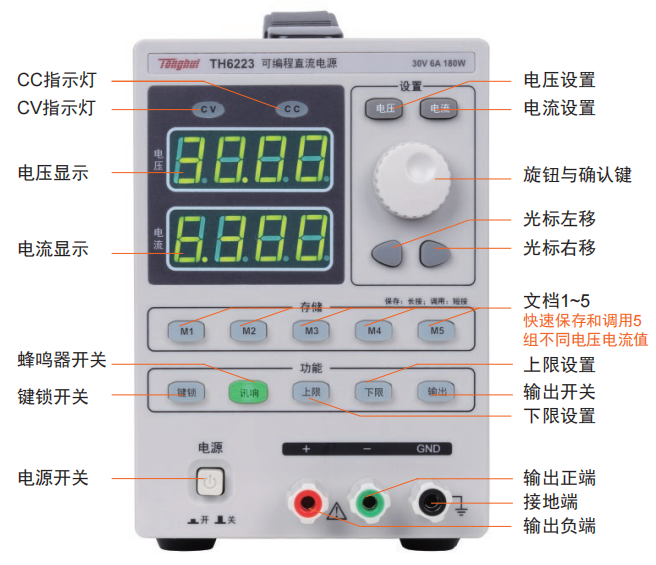

  C.操作简单快捷

  TH6220系列线性程控电源面板设置合理清晰，电压/电流快速切换按钮配合光标移动键、调节及确认旋钮，可以快速的设置需要的电压电流值。

  5组不同电压电流值可直接在面板上快速操作保存及调用。当前设置掉电自动保存，下次开机自动调用。

  电压电流可设置上下限，实现自动判断。

  通过键锁开关按钮可开启键盘锁定功能，防止误操作。

  输出开关按钮可一键启动输出或切断输出，保证输出安全可控。

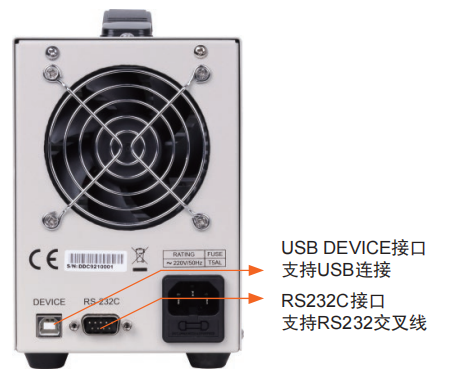

  D.两种接口，支持SCPI指令集

  TH6220系列线性程控电源标配了RS232C和USB DEVICE接口。支持SCPI指令集，用户可自行编程进行控制。



• 应用

• ■ 研发和设计验证通用测试

  ■ 生产线工作台常规测试、维修

  ■ 自动化设备集成测试

  ■ 太阳能光伏模拟测试

  ■ 新动力汽车模拟测试

  ■ 教学实验室

• 技术参数

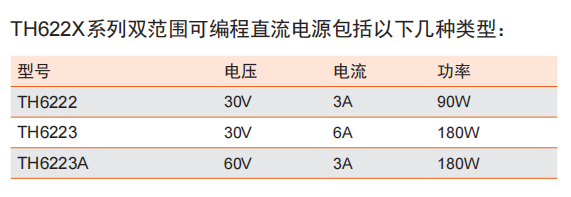

• 型号		TH6222	TH6223	TH6223A
  额定输出	电压	0-30V	0-30V	0-60V
  	电流	0-3A	0-6A	0-3A
  	功率	90W	180W	180W
  负载调节率 ±(%输出＋偏置)	电压	≤0.01%+2mV	≤0.01%+3mV	≤0.01%+2mV
  	电流	≤0.02%+2mA	≤0.02%+3mA	≤0.02%+2mA
  电源调节率 ±(%输出＋偏置)	电压	≤0.01%+2mV	≤0.01%+3mV	≤0.01%+3mV
  	电流	≤0.01%+2mA	≤0.01%+3mA	≤0.01%+2mA
  设定值解析度	电压	10mV	10mV	10mV
  	电流	1mA	1mA	1mA
  回读值解析度	电压	10mV	10mV	10mV
  	电流	1mA	1mA	1mA
  设定精度	电压	≤0.2%+10mV	≤0.2%+10mV	≤0.2%+10mV
  	电流	≤0.1%+5mA	≤0.1%+5mA	≤0.1%+5mA
  回读精度	电压	≤0.2%+30mV	≤0.2%+30mV	≤0.2%+30mV
  	电流	≤0.1%+5mA	≤0.1%+5mA	≤0.1%+5mA
  纹波和噪声	Vp-p	≤10mV	≤15mV	≤15mV
  	Vrms	≤1mV	≤2mV	≤2mV
  	Ip-p	≤2mA	≤3mA	≤3mA
  	Irms	≤1mA	≤1mA	≤1mA
  上升时间（10%负载）	10%-90%	≤80ms	≤100ms	≤100ms
  下降时间（10%负载）	90%-10%	≤70ms	≤80ms	≤80ms
  输出温度系数（电压/电流）		≤75ppm	≤75ppm	≤75ppm
  存储		5组（M1-M5），掉电自动记忆
  体积(W×H×D)		162mm×111mm×243mm	162mm×111mm×275mm
  重量		4.7kg	6.3kg	6.4kg
  环境温度与湿度	正常工作	0℃ -   40℃，湿度: < 90%RH
  	参比工作	20℃ ±8℃，湿度: < 80%RH
  	运输环境	0℃ -   55℃，湿度: < 93%RH
  工作电源	电压	220V ±10%
  	频率	50Hz ±5%
