同惠 TH2822M 迷你LCR表

TH2822M 迷你LCR表

• 简介

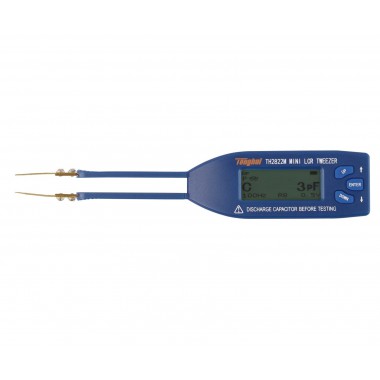

• TH2822M Mini Smart 手持 LCR 是用于测量电感、电容、电阻等元件参数的便捷手持式测量仪器，体积小巧， 采用 5V 可充电电池供电可应用于流动测量和手持测量的场合。

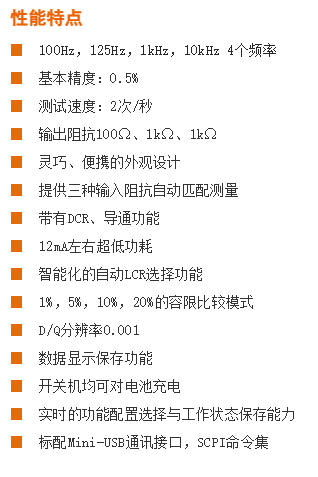

  TH2822M 提供主参数最大 40,000 字读数，副参数 0.001 读数分辨率，最高测量频率可达 10kHz，可变 100Ω、1kΩ、10kΩ三种源内阻，恒定测试电平 0.5V， 全自动量程，快速显示测量结果，并可自动按元件性质 选择合适的测量参数，可提供最优 0.5% 的测量精度， 使之兼备了手持表的便捷性和台式机的优良性能。

  仪器操作简洁直观，测试频率、电平、参数即按即现； 同时还具备公差模式可进行元件分选；实用配置菜单可设定按键音、自动关机及存储设置等操作。

  仪器标配有远程通讯功能，可通过 Mini-USB 电缆连接至 PC，实行远程控制和数据采集。

• 应用

• ■ 无源元件的阻抗参数评估

  ■ 印制电路板、继电器、开关、电池等的阻抗评估

  ■ 主要用于一些封装小的贴片元件

• 技术参数

• 产品型号	TH2822M
  功能
  显示	LCD液晶显示
  基本测量准确度	0.5%
  测试频率	100Hz，125Hz，1kHz，10kHz
  AC信号电平	0.5 Vrms
  信号源输出阻抗	100Ω、1kΩ、10kΩ
  DCR测量功能	有
  测试参数	主参数：L / C / R / Z / DCR / OS副参数：D/Q/θ
  测试速度	2次 /  秒
  等效方式	串联、并联
  参数及等效方式	手动、自动
  量程方式	自动
  测试端配置	两端
  容限比较模式	1%，5%，10%，20%
  通讯接口	Mini-USB（虚拟串口）
  供电
  电池型号	MLK 403030,3.7V 200mAH可充电电池
  自动关机设定	30sec，60sec，120sec
