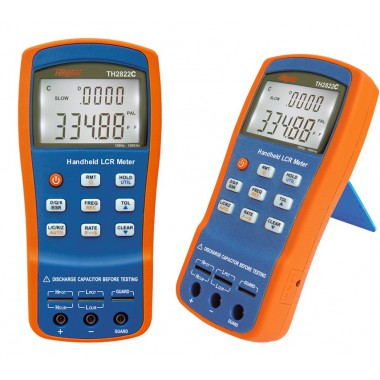

TH2822C 手持式LCR数字电桥

简介
同惠电子凭借其领先的阻抗测试技术，推出了业界功能最强、性能足以与台式仪器媲美的新一代TH2822系列手持LCR数字电桥，该产品是同惠公司在无源元件测试领域多年不懈努力和探索的结晶。
TH2822系列手持式LCR数字电桥采用超低功耗设计和高密度SMD装配工艺，主副参数同时显示的带背光LCD显示器，清新炫丽的一次成型双色外壳，操作功能简洁明了，测试信号频率最高可到100kHz，主参数40000字读数及损耗因子0.0001的分辨率，在任何场所可长时间实现对无源元件进行精确而便捷的测量。
为应对不同场所的需求，在TH2822D/E上增加了多个信号电平测试，增加了DCR测试功能，测试准确度达0.1%。 TH2822系列提供USB接口通讯能力，可方便的与PC进行数据通讯和远程控制。为满足用户不断增加对SMD器件的测试需求，用户还可以选择TH26009C和TH26029C两种SMD四段开尔文测试钳，以平衡性能和价格的不同需求。
应用
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估

型号	TH2822E
功能
测试参数	主参数: L / C / R / Z / DCR 副参数: D / Q / R / θ / ESR
等效方式	串联，并联
参数及等效模式	手动/自动
量程方式	自动
测试端配置	三端、五端
测试速度	4次/秒，1.5次/秒
DCR	3次/秒
校准功能	短路、开路
容限比较模式	1%,5%,10%,20%
输入保险丝	0.1A / 250V
通讯接口	Mini-USB(虚拟串口)
测试信号
信号频率	100Hz,120Hz,1kHz,10kHz,100kHz
测试信号电平	0.3Vrms,0.6Vrms,1Vrms
信号源输出阻抗	100Ω
显示
显示器	LCD主、副参数双显示,带背光
读数	主参数最大读数40,000字副参数D / Q 最小分辨率: 0.0001
最高准确度	0.1%
显示范围
L	0.00μH-1000.0H
C	0.00pF-20.000mF
Z/R	0.0000Ω-10.000MΩ
DCR	0.0000Ω-20.000MΩ
ESR	0.0000Ω-999.9Ω
D	0.0000-9.999
Q	0.0000-9999
θ	0.00°-±180.0°
供电
电池型号	TH2822E:LH-200H7C，8.4V Ni-MH 200mAH 可充电电池
AC电源适配器	输入：220V/50Hz；输出：12V-15V(100Ω负载)
待机（关机）电流	11μA
自动关机设定	5min, 15min, 30min, 60min, OFF可设定；出厂默认5min
电池低电压指示	电池电压低于6.8V 时，指示低电压
