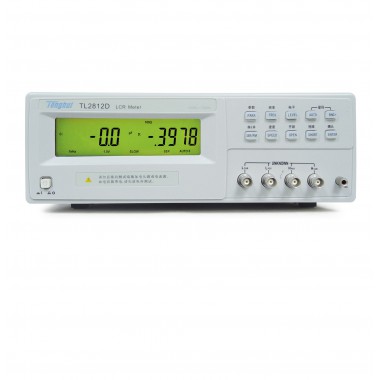

同惠 TL2812D LCR数字电桥

TL2812D LCR数字电桥

• 简介

• ■ TL2812D型LCR数字电桥是本公司最新研制的低频元件测量的换代产品， 其中应用多项元件测量的最新技术，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TL2812D为常州同惠最新推出的一款低价LCR数字电桥，可替代TH2811D，在夹具方面采用了TH26004s-1四端开尔文测试电缆，但精度由TH2811D的0.2%改为0.25％，内阻恒定100欧姆。

• 技术参数

• 测量功能
  测试参数		L-Q, C-D, R-Q, |Z|-Q
  基本准确度		0.25%
  等效电路		串联, 并联
  量程方式		自动, 保持
  触发方式		内部
  测试速度(1kHz) (次/秒)		快速:12,中速:5.1,慢速:2.5
  校准功能		开路 / 短路,扫频清零
  测试端配置		5端
  测试信号
  测试信号频率		100Hz,120Hz,1kHz,10kHz,±0.01%
  输出阻抗		100 Ω
  测试信号电平		0.3Vrms, 1Vrms
  测量显示范围
  |Z|, R		0.1 mΩ — 99.99 MΩ
  C		0.01pF — 99999μF
  L		0.01μH — 99999H
  D		0.0001 — 9.9999
  Q		0.0001 — 9999.9
  显示
  显示方式		直读,带背光大字符LCD显示
  显示器		主、副参数：5位
  一般技术指标
  工作温度、  湿度		0℃-40℃,≤75%RH
  电源  要求	电压	198V-242V
  	频率	47.5Hz-63Hz
  功耗		≤20VA
  体积		310(W)×108(H)×375(D)
  重量		3.7kg




• 附件

标配
配件名称	型号
四端Kelvin测试线	TH26004S-1
