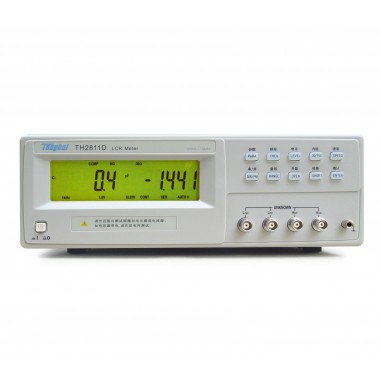

同惠 TH2811D LCR数字电桥

TH2811D LCR数字电桥

• 简介

• ■ TH2811D型LCR数字电桥是本公司最新研制的低频元件测量的换代产品， 其中应用多项元件测量的最新技术，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TH2811D为常州同惠最新推出的一款低价LCR数字电桥，在夹具方面采用了TH26004s-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.2％，内阻30/100欧姆。

• 技术参数

• 测  量 功 能
  测试参数	L-Q, C-D, R-Q, |Z|-Q
  基本准确度	0.2%
  等效电路	串联, 并联
  量程方式	自动, 保持
  触发方式	内部
  测试速度(1kHz)(次/秒)	快速: 12,中速:5.1 慢速:2.5
  校准功能	开路 / 短路,扫频清零
  测试端配置	5端
  测  试 信 号
  测试信号频率	100Hz,120Hz,1kHz,10kHz,±0.01%
  输出阻抗	30Ω,100Ω
  测试信号电平	0.3Vrms, 1Vrms
  测量显示范围
  |Z|, R	0.1 mΩ — 99.99 MΩ
  C	0.01pF — 99999μF
  L	0.01μH — 99999H
  D	0.0001 — 9.9999
  Q	0.0001 — 9999.9
  显示
  显示方式	直读带背光大字符LCD显示
  显示器	主、副参数：5位
  比较器
  接口



• 附件

标配
配件名称	型号
四端夹具	TH26001A
短路片	TH26010
四端Kelvin测试线	TH26004S-1

选配
配件名称	型号
带盒贴片测试线	TH26029B
