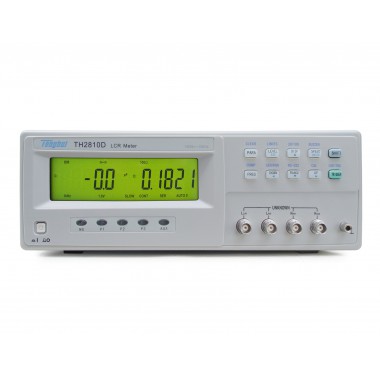

TH2810D LCR数字电桥
简介

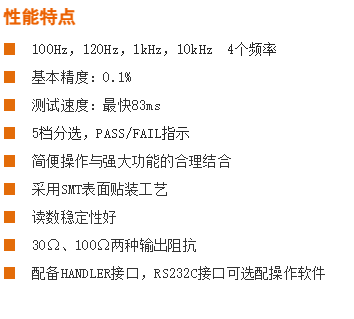

■ TH2810D型LCR数字电桥是本公司最新研制的低频元件测量的换代产品， 其中应用多项元件测量的最新技术，大字符LCD显示，采用SMT贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。 TH2810D为常州同惠最新推出的一款低价LCR数字电桥，在夹具方面采用了TH26004-1四端开尔文测试电缆加TH26001A 四端测试夹具以及短路片，精度为0.1％，内阻30/100欧姆。此外还有丰富的接口，RS-232和HANDLER接口等，可以连接电脑通讯及自动化测试。
技术参数
测 量 功 能
测试参数
L-Q, C-D, R-Q, |Z|-Q
基本准确度
0.1%
等效电路
串联, 并联
量程方式
自动, 保持
触发方式
内部, 手动, 外部
测试速度(1kHz)(次/秒)
快速: 12,中速:5.1 慢速:2.5
校准功能
开路 / 短路,扫频清零
测试端配置
5端
测 试 信 号
测试信号频率
100Hz,120Hz,1kHz,10kHz,±0.01%
输出阻抗
30 Ω , 100 Ω
测试信号电平
0.1Vrms,0.3Vrms, 1Vrms
测量显示范围
|Z|, R
0.1 mΩ — 99.99 MΩ
C
0.01pF — 99999μF
L
0.01μH — 99999H
D
0.0001 — 9.9999
Q
0.0001 — 9999.9
Δ%
-999.99% — 999.99%(TH2811D无)
显示
显示方式
直读，Δ%,ΔABS
带背光大字符LCD显示
显示器
主、副参数：5位
比较器
NG,P1,P2,P3,AUX,五档分选及按档讯响
接口
RS232C, Handler
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 四端夹具 | TH26001A | ||||
| 短路片 | TH26010 | ||||
| 四端Kelvin测试线 | TH26004S-1 | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| 磁环夹具 | TH26008A | ||||
| 带盒贴片测试线 | TH26009B | ||||
| 带盒贴片测试线 | TH26029B | ||||
