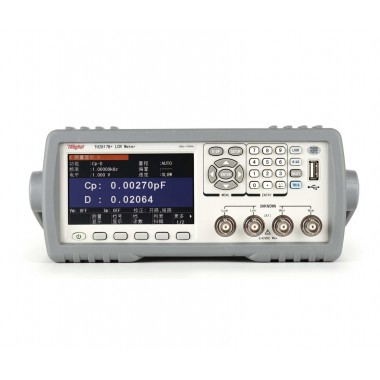

同惠 TH2817B+ 紧凑型LCR数字电桥

TH2817B+ 紧凑型LCR数字电桥

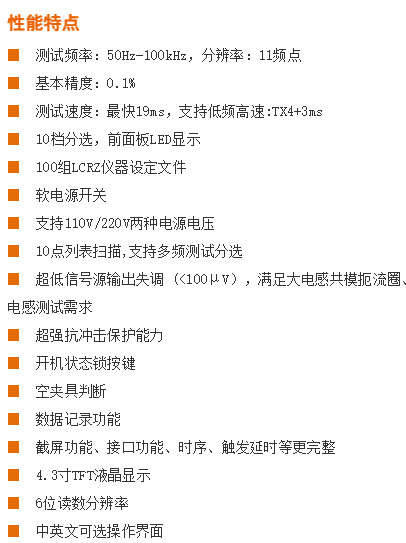

• 简介

•


• 应用

• ■ 无源元件：

  电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组

  ■ 其他元件：

  印制电路板、继电器、开关、电缆、电池等的阻抗评估   件和网络元件等的阻抗参数评估

•


• 技术参数

• 型号		TH2810B+		TH2817B+
  显示器		4.3寸TFT LCD
  读数		6位读数分辨率
  测试参数		L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
  基本准确度		0.1%
  等效方式		串联,并联
  量程方式		自动,保持
  触发方式		内部,外部,手动,总线		内部,外部,手动
  测量速度		快速:19ms，中速:83ms，慢速:333ms
  清零功能		开路，短路，负载
  测试端配置		5端
  测试信号频率		100Hz,120Hz,1kHz,10kHz		50Hz,60Hz,100Hz,120Hz,   1kHz,10kHz,16kHz,20kHz,40kHz,50kHz,100kHz
  输出阻抗		10 Ω 、100 Ω
  AC测试信号电平		0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.3Vrms(需定制)、0.5Vrms、1Vrms
  LCR参数显示范围		|Z|,R,X	0.00001Ω   - 99.9999MΩ
  		C	0.00001pF -   9.99999F
  		L	0.00001uH -   99.9999KH
  		D	0.00001 -   9.99999
  		Q	0.00001 -   99999.9
  		△%	-999.999% -   999.999%
  		θr	-3.14159 -   3.14159
  		θd	-179.999 -   179.999
  平均次数		1-255
  数学运算		直读，△ABS，△%
  触发延时		0 - 60.000s，1ms步进
  步进延时		0 - 60.000s，1ms步进
  列表扫描		10点列表扫描每扫描点可单独分选可对频率，AC电压进行扫描测试
  比较器功能		10档分选，BIN1-BIN9,NG,AUX
  		档计数功能
  		PASS，FALL前面板LED显示
  内部非易失性存储器		40组LCRZ仪器设定文件
  外部USB存储器		仪器设定文件，CSV数据文件
  接口	控制接口	HANDLER
  	通讯接口	USB HOST，RS232C，RS485（选件）
  	存储接口	USB DEVICE
  双频测试		任意两点频率可选
  V/I监视		有
  上架体积（mm）		215(W)x88(H)x335(D)
  外形体积（mm）		235(W)x105(H)x360(D)
  重量		3.6kg




•
