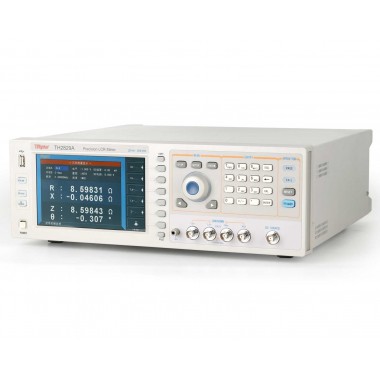

同惠 TH2829A 自动元件分析仪

TH2829A 自动元件分析仪

• 简介

• 同惠凭借强大的阻抗测试技术和丰富的研发经验，不断推出新的阻抗测试产品---TH2829系列自动元件分析仪是我公司最新推出的又一力作。

  TH2829系列自动元件分析仪应用高速处理器和新的软件系统，使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法，进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源，使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达201点的列表扫描、多种参数的图形分析能力，使仪器能满足用户最多的应用需求。

  得益于新一代处理器的应用，使仪器具有了更强大的数据处理能力，可将测试结果方便地存储于U盘或通过多种接口上传至上位PC或网络，推进测试自动化，提高测试效率。本系列测试频率最高为：20Hz-1MHz。具有0.05%的测试准确度、9ms/次的最高测试速度。仪器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（选配）等丰富的接口，无不彰显丰富的资源，将带给客户较好的性价比体验。

  TH2829系列元件分析仪可完全适用于各种工业和军用标准的测试要求。

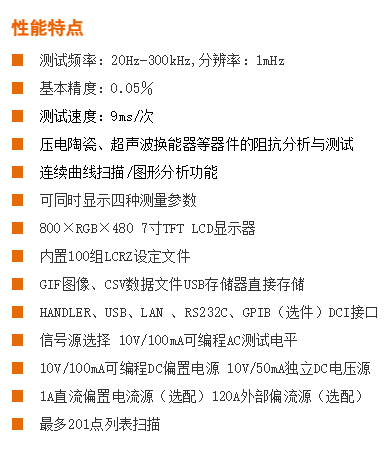

  功能特点

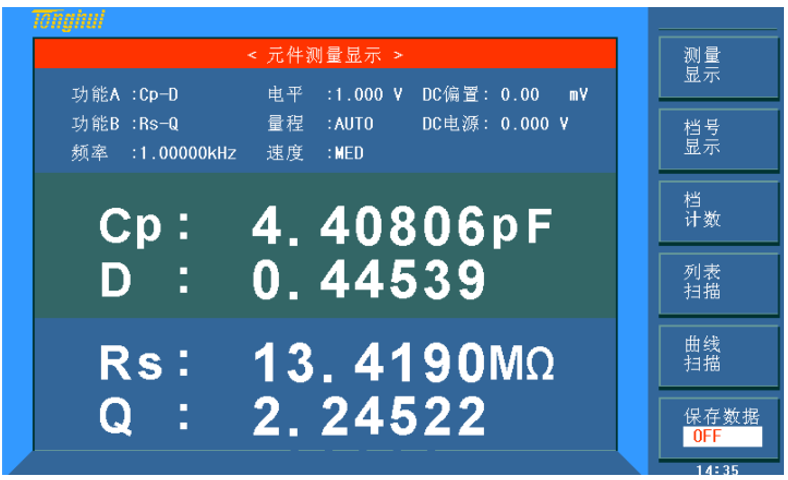

  A. 多参数同时测量显示

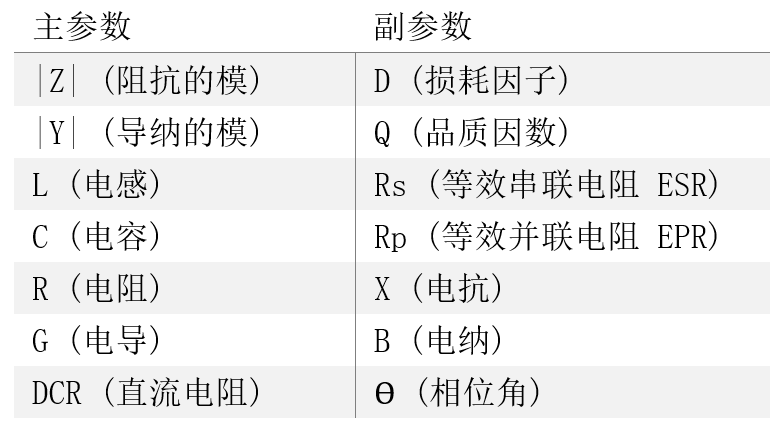

  TH2829系列数字电桥在一个测试周期内可同时测量阻抗元件的四个参数，包括两个主参数和两个副参数，并且在同一界面可同时显示4个参数的测试值。







  B. 高稳定性和高一致性

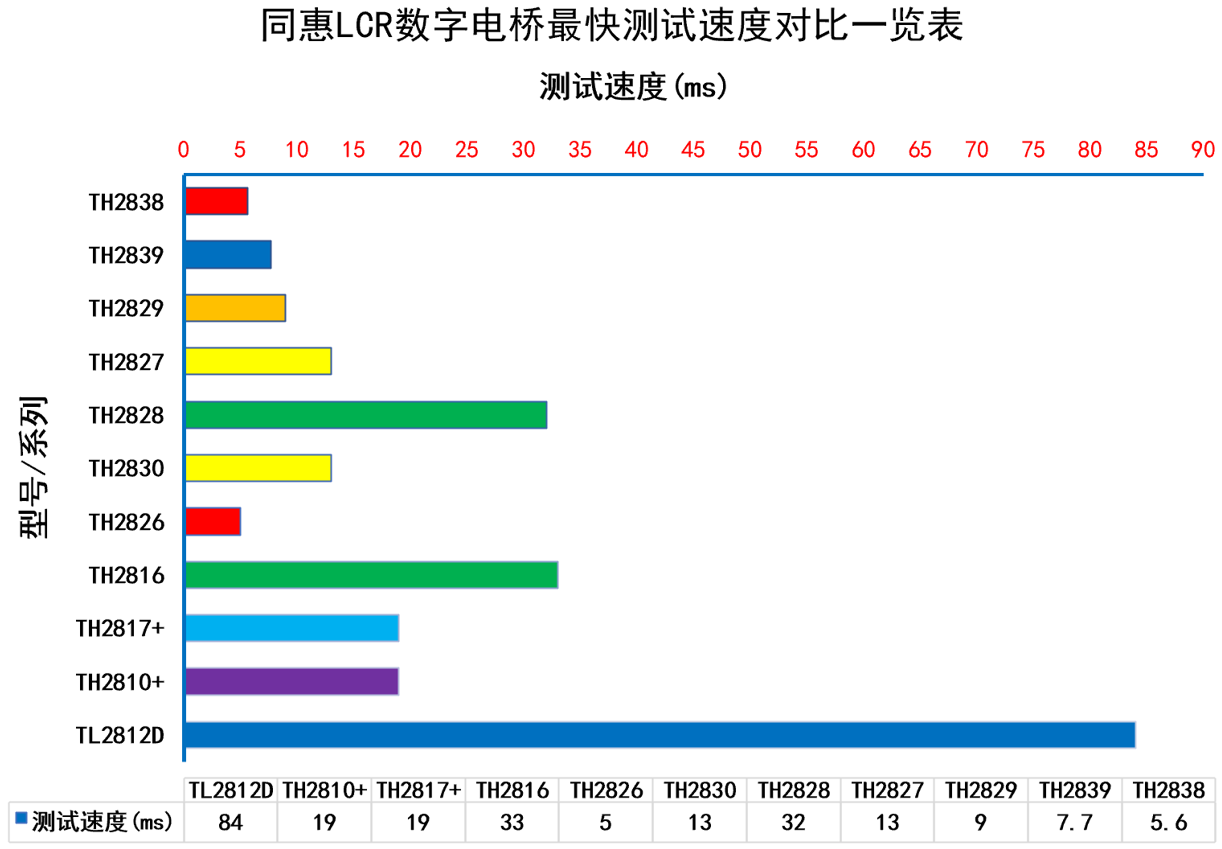

  C. 高速度

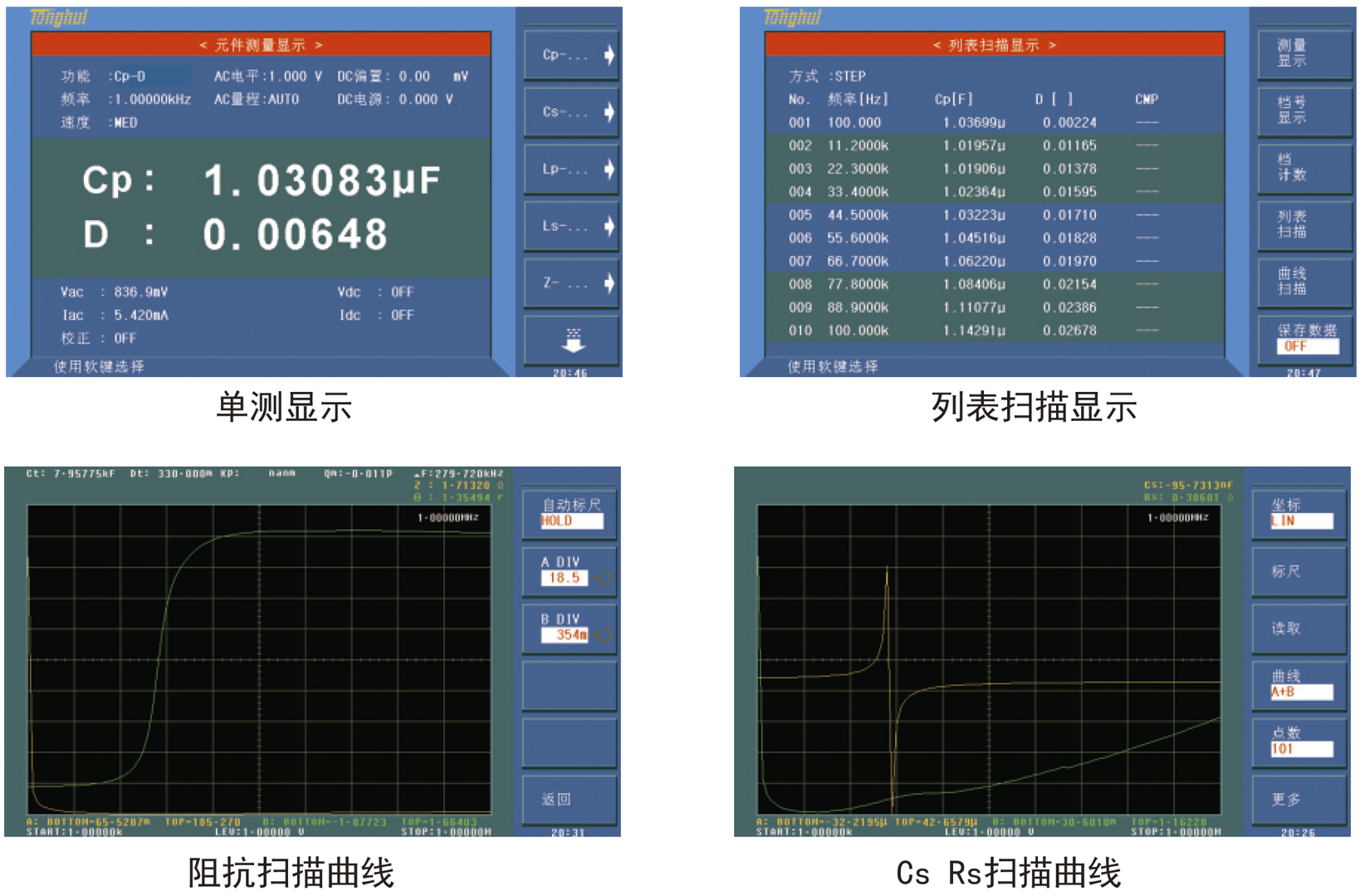

  D. 功能与界面








  E. 材料介电常数测试

  配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

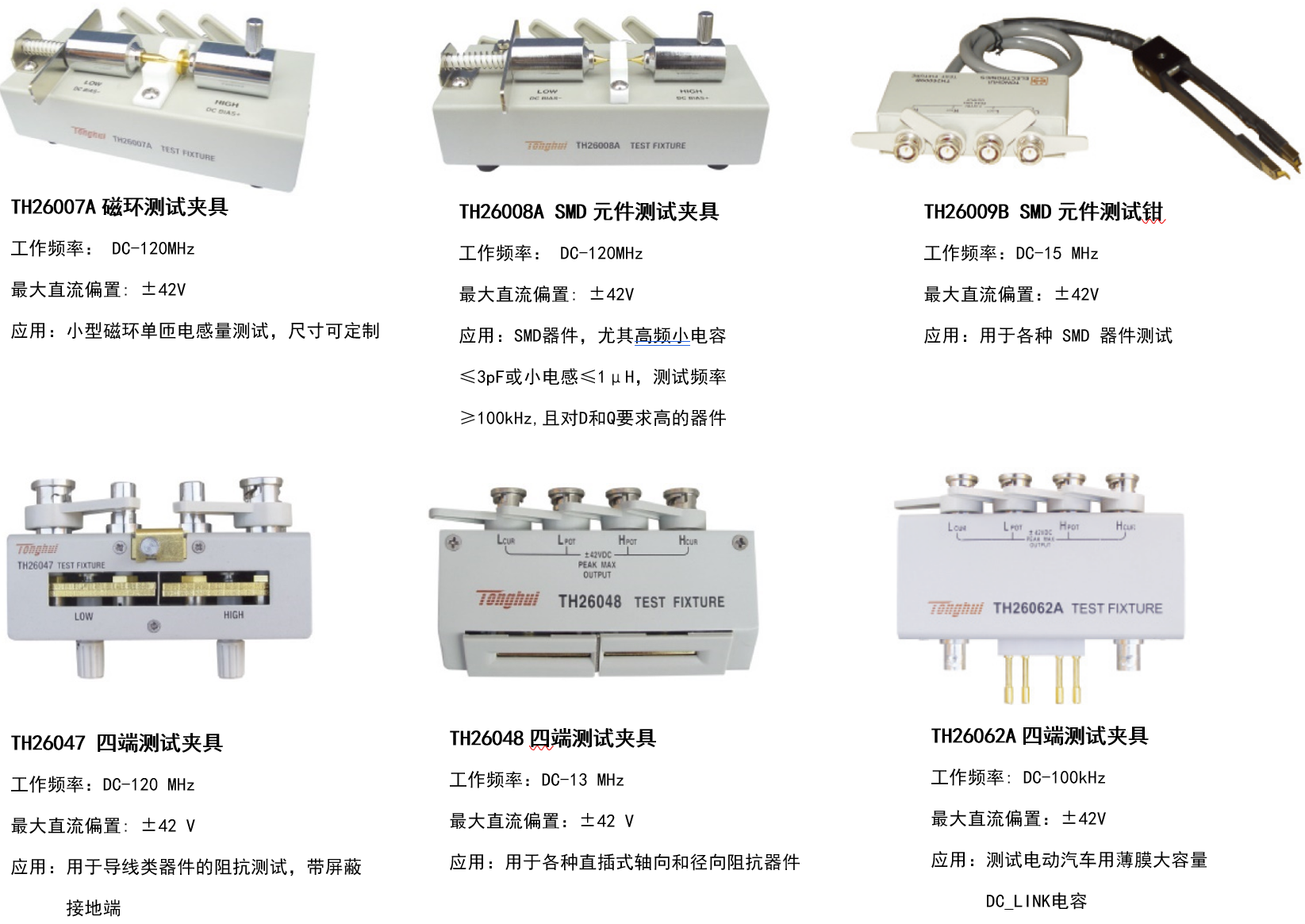

  F. 选配附件









  A. 上位机软件

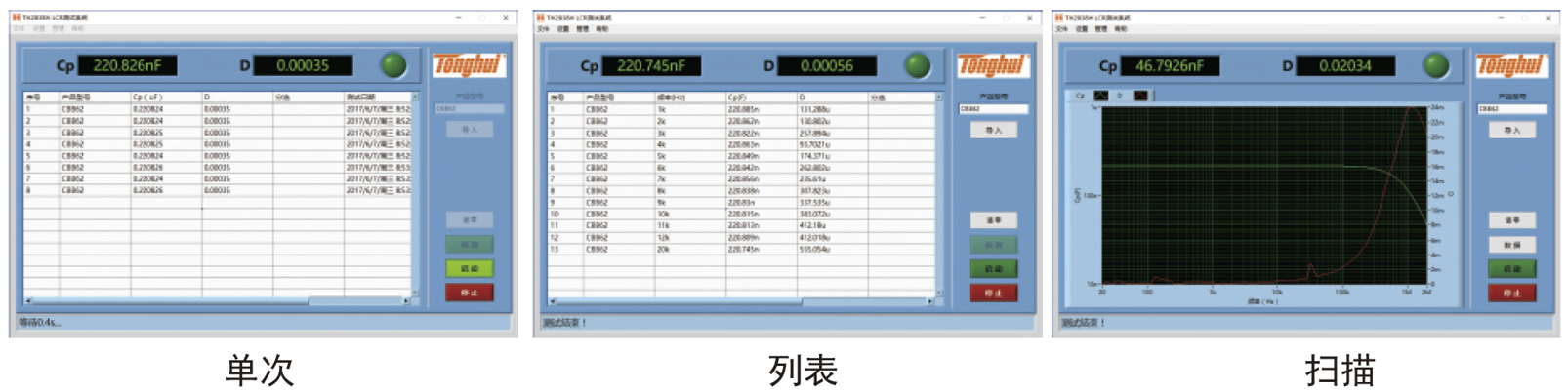

  a) 通用上位机软件

  测试方式：

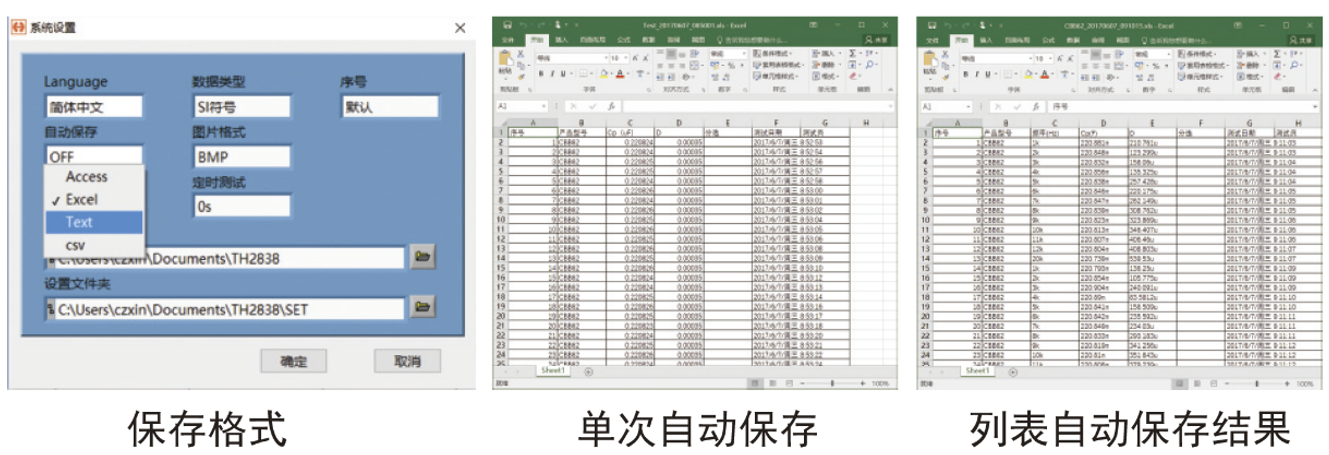

  文件保存：




  硬件连接方式：RS232C、USB、GPIB、LAN


  数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG

  其它功能：自动记录、设置文件保存、用户管理等




  b) 压电陶瓷上位机软件

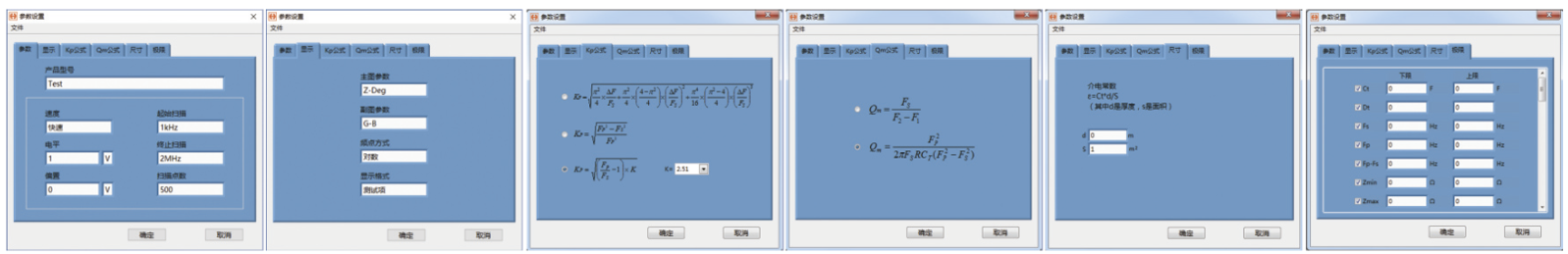

  分析设置：

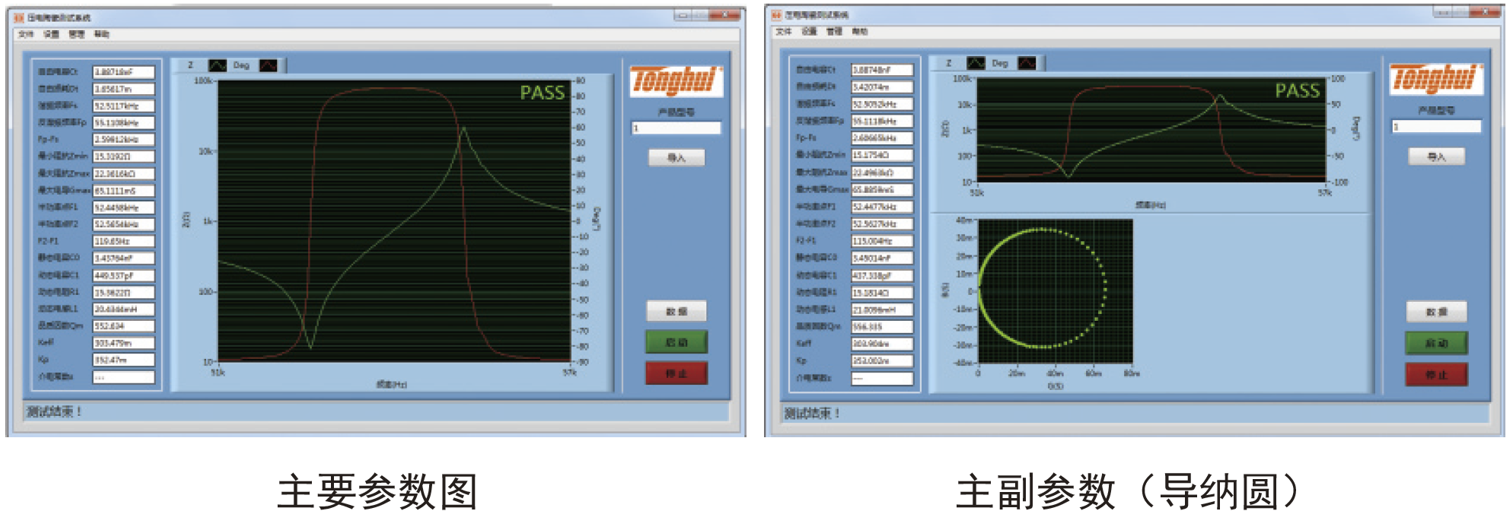

  分析结果：









• 应用

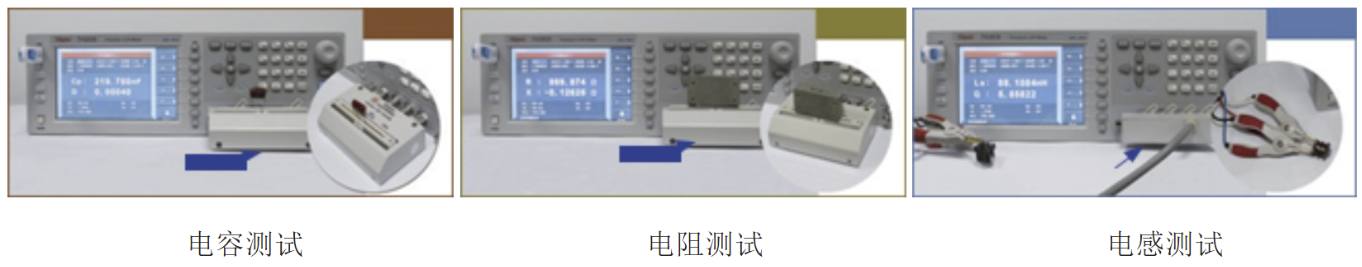

• ■ 无源元件:


      电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析


  ■ 半导体元件:

      LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析


  ■ 其它元件:

      印制电路板、继电器、开关、电缆、电池等的阻抗评估


  ■ 介质材料:

      塑料、陶瓷和其它材料的介电常数和损耗角评估


  ■ 磁性材料:

      铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估


  ■ 半导体材料:

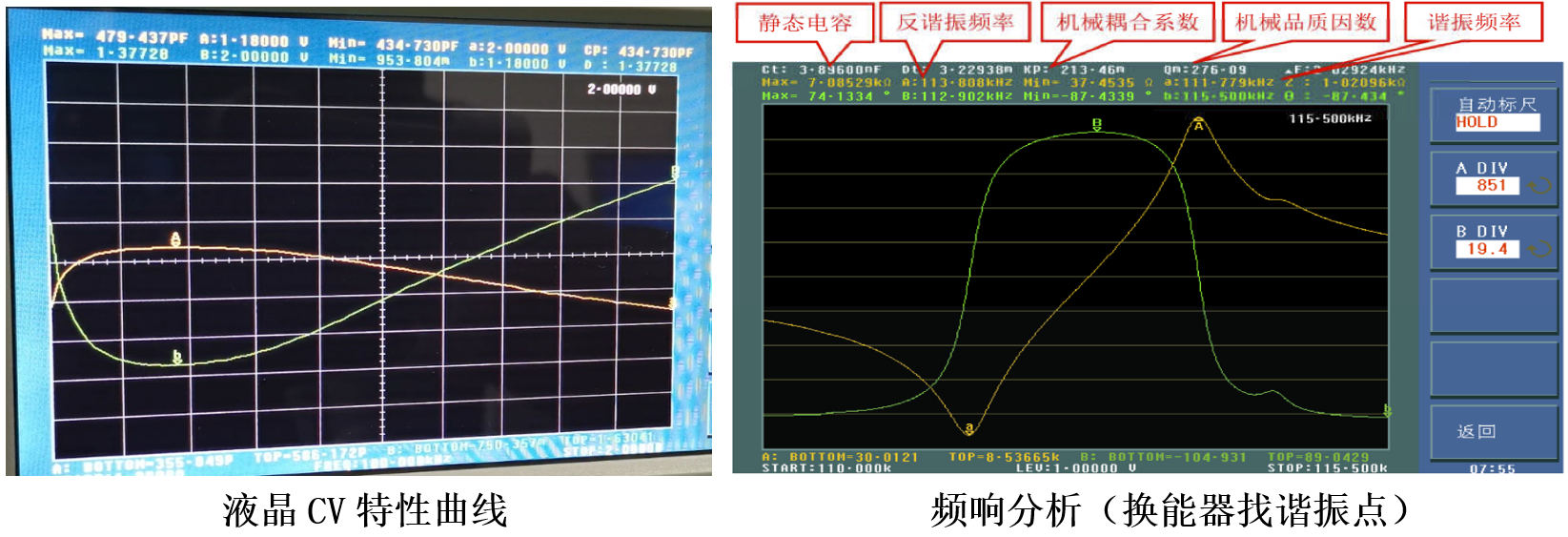

      半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性



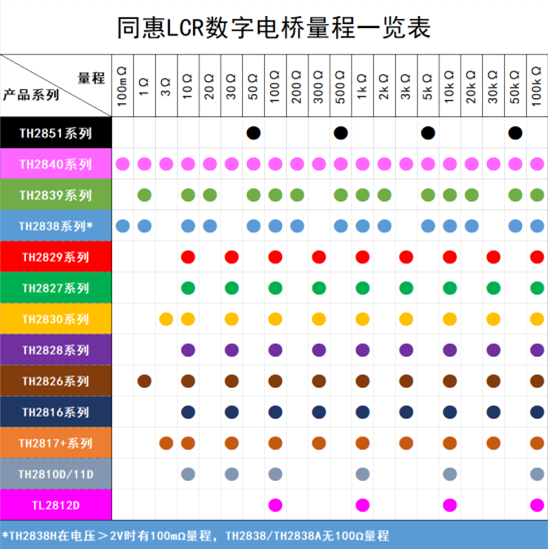

• 技术参数

• 型号			TH2829A	TH2829C
  显示器			800×RGB×480 7寸TFT LCD显示器
  测试信号	频率		20Hz—300kHz	20Hz—1MHz
  	最小分辨率		1mHz，5位频率输入
  	准确度		0.01%
  AC 电平	测试信号电压范围		5mV—10Vrms
  	电压最小分辨率		100μV，3位输入
  	准确度	ALC ON	10% x设定电压 + 2mV
  		ALC OFF	6% x设定电压 + 2mV
  	测试信号电流范围		50μA—100mA
  	电流最小分辨率		1μA，3位输入
  	准确度	ALC ON	10% x设定电流 + 20μA
  		ALC OFF	6% x设定电压 + 20μA
  DC 偏置电压源	电压 / 电流范围		0V— ±10V / 0mA—±100mA
  	分辨率		0.5mV / 5μA
  	电压准确度		1% x设定电压 + 5mV
  	ISO ON		用于电感、变压器加偏置测试
  AC源内阻	ISO ON		100Ω
  	ISO OFF		30Ω、50Ω、100Ω可选
  DCR源内阻			30Ω、50Ω、100Ω可选
  DC 电压源	电压 / 电流范围		0V— ±10V / 0mA—±50mA
  	分辨率		1mV
  	电压准确度		1% x设定电压 + 5mV
  	输出电阻		100Ω
  LCR测试参数			|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
  测试页面参数显示			两组主、副参数，第二组参数可ON/OFF；多种参数连续扫描图形分析
  基本测量准确度	LCR测试参数		0.05%
  	校准条件		预热时间：≥30分钟；环境温度：23±5oC； 信号电压：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m
  测量时间(≥10 kHz)			快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间
  LCR参数显示范围	| Z | , R , X, DCR		0.00001Ω — 99.9999MΩ
  	|Y|, G, B		0.00001μs — 99.9999s
  	C		0.00001pF — 9.99999F
  	L		0.00001μH — 99.9999kH
  	D		0.00001 — 9.99999
  	Q		0.00001 — 99999.9
  	θ (DEG)		-179.999o — 179.999o
  	θ (RAD)		-3.14159 — 3.14159
  	Δ%		-999.999% — 999.999%
  等效电路			串联, 并联
  量程方式			自动, 保持
  触发方式			内部, 手动, 外部, 总线
  平均次数			1－256
  校准功能			开路, 短路全频、点频校准，负载校准
  数学运算			直读, ΔABS, Δ%
  延时时间设定			0 -- 999, 最小分辨率100us
  比较器功能			10档分选，BIN1～BIN9、NG、AUX
  			档计数功能
  			PASS、FAIL前面板LED显示
  列表扫描			·最多201点列表扫描，可单独对频率、AC电压/电流、 内/外DC偏置电压/电流、独立DC源 电压进行列表扫描测试。每扫描点可 单独分选
  图形分析			·可对频率、AC电平、DC偏置等进行  图形扫描分析。 ·设定扫描起始点、终止点，每次扫描点数。 ·显示最大值、最小值，读取选择的  任意扫描点值。 ·可选择将扫描图形存贮于仪器内部 或外部USB 存储器。
  内部非易失性存储器			100组LCRZ仪器设定文件记忆
  外部USB存储器			GIF图像、CSV数据文件LCRZ仪器设定文件记忆测试数据USB存储器直接存储
  接口	1A偏流源		可内部安装1A直流偏置电流源（选件）
  	I/O接口		HANDLER，从仪器后面板输出
  	串行通讯接口		USB、RS232C
  	并行通讯接口		GPIB接口（选件）
  	网络接口		LAN
  	存储器接口		USB HOST（前面板）
  通用技术参数
  工作温度, 湿度			0℃－40℃, ≤ 90%RH
  电源要求	电压		99V－121V，198V－242V AC
  	频率		47Hz－63Hz
  功耗			最大80VA
  体积(W×H×D)			400mm × 132mm × 385mm
  重量			约13 kg

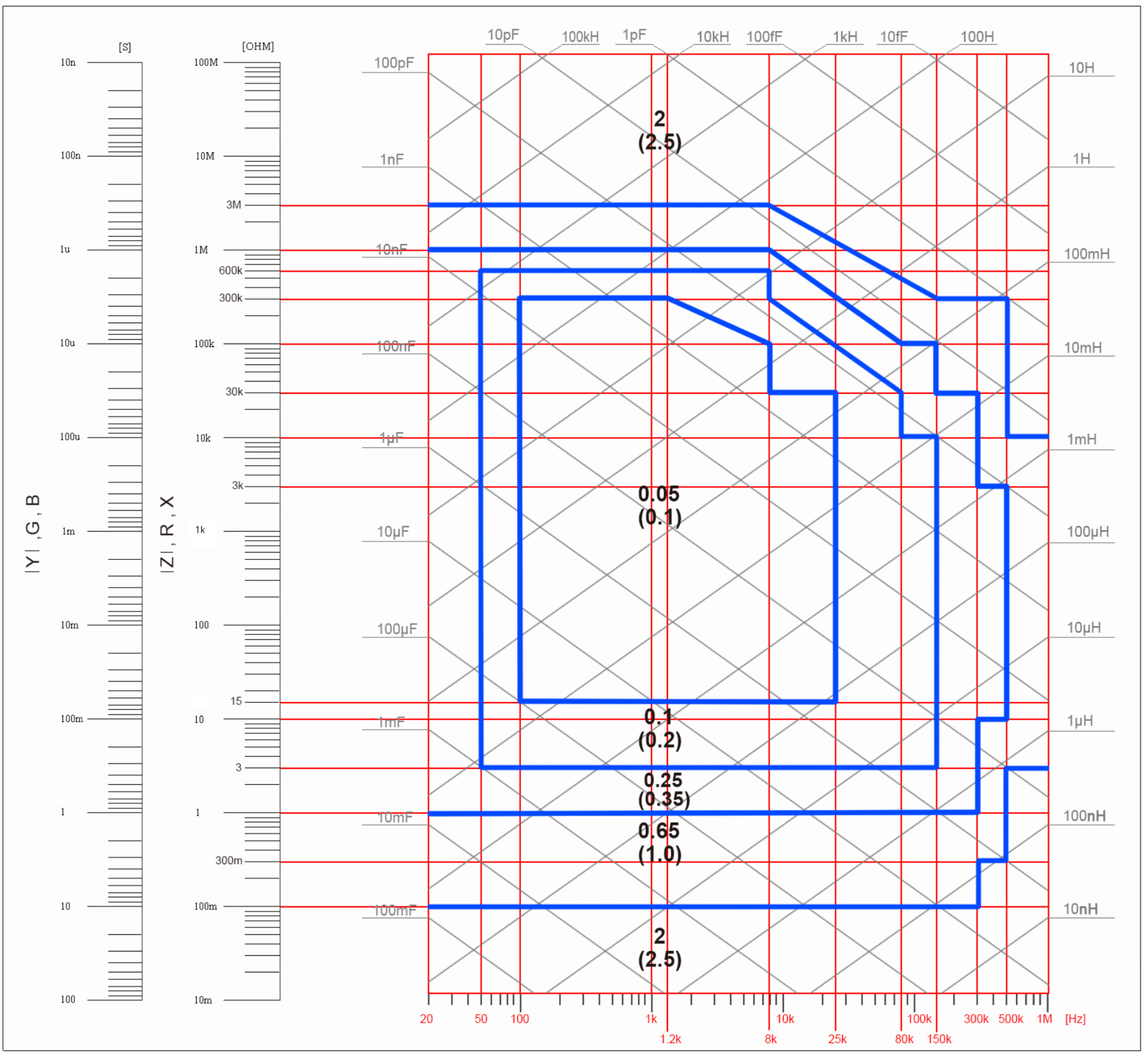

  基本准确度因子曲线：



  注：测试信号电平： 0.3Vrms – 1Vrms

     上部数值（无括号的数值）适用于中速和慢速，下部数值（括号中的数值）适用于快速。




• 附件

标配
配件名称	型号
夹具	TH26048
短路片	TH26010
带盒四端绝缘带锁Kelvin测试线	TH26011AS

选配
配件名称	型号
