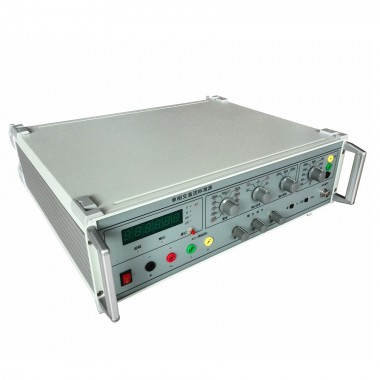

雷泰克RAYTRONIX 交直流标准源 RAY8160A
交、直流电流输出范围为：0～100uA～500uA～2mA～5mA～20mA～50mA～200mA～500mA～2A～5A～20A。
一、产品概述
RAY8160A单相交直流标准源适用于检定、校验各种0.2级以下交直流电流、电压表、电阻表、三用表等各种指示仪表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2级以上电流、电压表。
二、主要功能
1. 5 ½位LED数字显示输出量，可按实际值或百分比两种方式显示。
2. 交、直流电流输出范围为：0～100uA～500uA～2mA～5mA～20mA～50mA～200mA～500mA～2A～5A～20A。
3. 交、直流电压输出范围为：0～200mV～1V～2V～5V～10V～20V～50V～100V～200V～500V～1000V。
4. 供选择的交流频率为三种：50Hz、60Hz、400Hz
5. 输出超载能自动保护，手动复位。
6. 每档电压、电流可以过载20%。
7. 钳形表测量：配用本厂标准线圈，可测量AC 0～750A（部分表可测量到1000A以上）；DC 0～1000A 误差±0.3%。
三、工作原理图
四、技术参数
1. 稳 定 性：DC﹤满量程的0.01%/2分钟
AC﹤满量程的0.03%/2分钟
2. 交流失真度：﹤0.5%
3. 直流纹波系数：﹤0.1%
4. 输出频率及准确度：50Hz 60Hz 400Hz ﹤1%
5. 输出电压、电流的范围及准确度（23℃±2℃,输出值大于10%量程）
6. 电源功耗：交流电源电压220V±10%，频率50Hz±1Hz；功耗﹤180VA
7. 工作环境：工作环境的温度5℃～35℃，相对湿度不大于80%
8. 工作时间：连续
9. 外行尺寸：135×480×420mm3
10. 重 量：约16kg
输出项目 | 输出范围 | 额定输出 | 大输出 | 准确度 | |
交 直 流 电 压 | 0～200mV | 10mA | 30mA | DC：±（读数的0.02%+满量程的0.03%） AC：±（读数的0.02%+满量程的0.03%） | |
0～2V | 20mA | 60mA | |||
0～5V～10V～20V | 40mA | 100mA | |||
0～200V～500V | 20mA | 60mA | |||
0～1000V | 10mA | 30mA | |||
交 直 流 电 流 | 0～100uA～500uA～2mA～5mA～20mA～50mA | DC：3V AC：36V | DC：±（读数的0.02%+满量程的0.03%） AC：±（读数的0.02%+满量程的0.03%） 2mA以下不考核精度 | ||
0～200mA ～500mA | DC：3V AC：12V | ||||
0～2A～5A～20A | 2V | ||||
标 准 电 阻 | 20、24、50、100、240、500（Ω）1、2.4、5、10、24（KΩ）另加×1K、×1倍率档位 （即10KΩ～24MΩ） |
0.25W | ±0.3%+20mΩ |
五、使用方法
1. 仪器应置于通风良好，无日光直射、干燥、清洁的场所。本电源的供电电压为220±10%，频率为50Hz±1Hz。电源插座上地线应良好接地。
2. 面板上幅值调节电位器（或外控调节器上电位器）逆时针旋到底。面板右下方的内/外控开关，向下为面板控制，向上为调节盒控制。
3. 接通电源开关，预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被检仪表的性能和量程，
