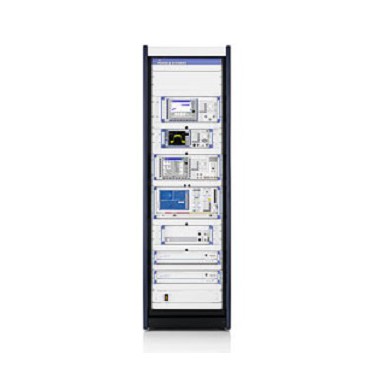

罗德与施瓦茨RS 测试系统 TS8996 RSE

罗德与施瓦茨RS 测试系统 TS8996 RSE

全自动化无线通讯设备发射测量,用于EMC 和型号核准测试时对无线通讯设备进行EMI测量和杂散发射测量.

R&S^® TS8996 系统用于EMC 和型号核准测试时对无线通讯设备进行EMI测量和杂散发射测量，可测量的典型被测设备包括手机、基站、无线电台和短距离通讯设备。部分无线通讯系统（例如短距离通讯设备）杂散发射测量的频率限制较高（例如40 GHz），而TS8996 却能够轻松地满足客户需求。

杂散发射测量与EN55022 标准规定的EMI 测量的不同之处在于接收机上需设置与有用信号匹配的带宽而不是典型的EMC 带宽（例如200 Hz、9 kHz、120 kHz)。另外需要注意的是，EMC 带宽是参考IF 滤波器的6 dB 带宽，而杂散发射测量的带宽参考3 dB 带宽。在杂散发射测量中，峰值检波器代替了准峰值检波器。鉴于这些区别，杂散发射测量需使用频谱分析仪或具有频谱分析仪功能的测试接收机而不是纯粹的EMC 测试接收机。

主要特点
• 频率范围30 MHz至18 (40)GHz

• 测量符合ETSI EN 301489，FCC part 15 标准

• 对被测设备的天线端口进行传导杂散发射测量（100 kHz 至12.75 GHz）

• 测量无线通讯设备的辐射杂散发射

软件

软件(R&SEMC32)做为系统的一部分可实现自动化测量。EMC32 具有以下特点：

• 运行在Windows XP 操作系统下

• 全自动、交互式测量

• 窄带/宽带干扰评估

• 内置传感器（校正系数）自动补偿和各种限值

• 测试装置校准

• 方便而灵活的结果显示和记录

关于详细介绍，请参考EMC32 的产品手册。整个软件包可运行于PC 或兼容PC 的工控机上，系统组件通过IEC/IEEE 总线接口驱动。

特性
在测量无线设备方面：
• 自动设置和控制无线链路

• 控制各种的3D 被测设备定位器

• ERP/EIRP 测量

• R&S T8996 滤波器单元可自动抑制载波信号
