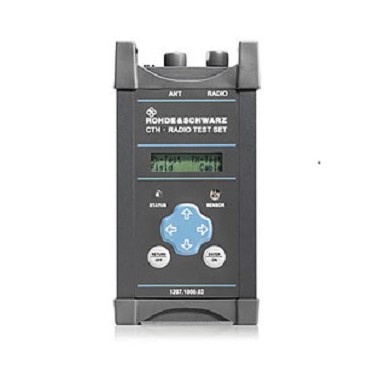

罗德与施瓦茨RS 手持式模拟无线电测试仪 CTH100A/CTH200A

罗德与施瓦茨RS 手持式模拟无线电测试仪 CTH100A/CTH200A

R&S®CTH即使在艰苦环境条件下也能可靠地完成模拟FM无线电系统测试，无线电测试仪专为户外使用设计。

R&S^®CTH即使在艰苦环境条件下也能可靠地完成模拟FM无线电系统测试，无线电测试仪专为户外使用设计。

主要特点

• 丰富的测量功能

• 使用方便，人体工学设计

• 坚固耐用，不受天气影响

型号

特性
丰富的测量功能

• 频率测量

被测设备一旦通过BNC电缆与R&S^®CTH100A/ R&S^®CTH200A连接，并且连接有天线或负载，R&S^®CTH100A/ R&S^®CTH200A 就能开始测量。如果激活发射机，比如按通话键激活，测试仪将开始测量发射频率，并在显示屏上显示测量结果。

• 功率测量

R&S^®CTH100A/R&S^®CTH200A可同时测量前向和反射功率及频率，并在屏上显示测量结果。测量值被连续更新，因而发生的任何变化都会立即显示。通过这种方式，可以判定收发信机的发射模块输出的功率是否符合要求。通过该测量，R&S^®CTH100A/R&S^®CTH200A能可靠地检测发射功率是否降低或发射机故障。R&S^®CTH200A可测试和显示前向和后向的VSWR。反射功率测量使得天线匹配性能能够被测量，以获得天线实际辐射功率的情况。

• 空中下载测量(R&S^®CTH200A)

为了加快收发信机的功能测试速度，R&S^®CTH200A可进行空中下载测量。R&S^®CTH200A的内置天线扩展后，无线电测试装置可通过空中下载测量方式检测和评估信号。用条形图显示接收功率的相关信息，另外，根据发射频率的评估结果，可以检查频率精度，并检查显示功率是否由被测收发信机输出。利用这种简单的测试，可以检查从收发信机到天线整个系统的建立情况。该功能用在无线电系统投入运行前的测试以及进行完整的功能测试时间不够的情况，例如在涉及消防队的应用场景中。

• 电缆故障定位仪(R&S^®CTH200A)

如果天线位于距离收发信机非常远的地方，R&S^®CTH200A可以使用自己内
