罗德与施瓦茨RS RTO-B1 MSO-选件，400 MHz RTO-B1

罗德与施瓦茨RS RTO-B1 MSO-选件，400 MHz RTO-B1

R&S®RTO-B1 MSO 选件可将R&S®RTO示波器升级为快速、精确、使用方便的混合信号示波器（MSO）

主要特点

R&S®RTO-B1 MSO 选件可将R&S®RTO示波器升级为快速、精确、使用方便的混合信号示波器（MSO）

•MSO 选件提高R&S®RTO示波器的分析能力

•在整个存储深度内都具备很高的时间分辨率，捕获信号更精细

•针对信号事件的可靠触发能力

•高波形捕获率及分析速率，便于快速查找信号故障

•数字信号的直观显示

•丰富的处理和分析功能

•使用数字通道进行串行协议分析

•有源逻辑探头有效降低测试点的负载效应

特性和优势

• MSO选件提高R&S®RTO示波器的分析能力

混合信号示波器集成了数字存储示波器的测量功能和逻辑分析仪的分析功能。

R&S®RTO-B1 MSO选件在 R&S®RTO示波器基础上提供了额外的16路数字通道。

• 在整个存储深度内都具备很高的时间分辨率，捕获信号更精细

拥有5 GS/s的采样率，R&S®RTO-B1选件可为所有数字通道提供高200 ps的时间分辨率。每通道达200 Mpts的存储深度。因此，MSO选件能够检测出窄毛刺等关键性事件。

• 针对信号事件的可靠触发能力

数字通道的200 ps时间分辨率使得它可以作为精准的触发源。

R&S®RTO-B1选件提供丰富的用于调试和分析的触发类型，如边沿触发、宽度触发、码型触发和串行码型触发。这些触发类型可与触发释抑相结合。用户可选择数字通道、总线信号或者由数字通道经过与或非逻辑运算得到的任意逻辑组合作为触发源。

• 高波形捕获率及分析速率，便于快速查找信号故障

数字波形的信号处理过程基于硬件完成，包括数据采集、触发、光标功能和测量，以及结果的可视化处理。因此R&S®RTO示波器数字通道可达到每秒超过200,000个波形的波形捕获率，从而可确保快速、可靠地检测到罕见故障事件。

• 数字信号的直观显示

罗德与施瓦茨公司的SmartGrid智能网格系统同样支持数字通道信号在屏幕上的分屏放置。数字通道的活动也可以通过信号栏中的图标单独显示。

数字通道捕获的二进制信号波形既能显示在屏幕上，也能够将状态清晰地显示在信号栏上，这使得用户可以大致了解逻辑二进制信号的频率和边沿反转状态。

为了更清楚的分析总线信号，用户可以进行总线数据解码。对于无时钟总线，总线的逻辑状态由每个样点高低组合决定。对于时钟总线，它由时钟信号的边沿决定总线逻辑状态。解码结果可以以总线数据格式显示，也可以生成解码表或者DA反转为模拟波形显示。

• 丰富的处理和分析功能

为了对测量波形进行有效分析，R&S®RTO-B1 MSO选件提供范围广泛的自动时间测量选择，包括统计评估。可对所有数字通道以及它们的逻辑组合进行自动测量。

除时间测量以外，光标也支持在光标位置处的总线解码测量。

历史记录查看功能使用户能够访问采集存储器中的特定测量波形，并运用分析功能对其进行分析。

• 使用数字通道进行串行协议分析

可以利用R&S®RTO-B1选件的数字通道和相应的串行总线协议选件来对串行协议如I2C、SPI、UART/RS-232、CAN、LIN、FlexRay等进行触发和解码分析。

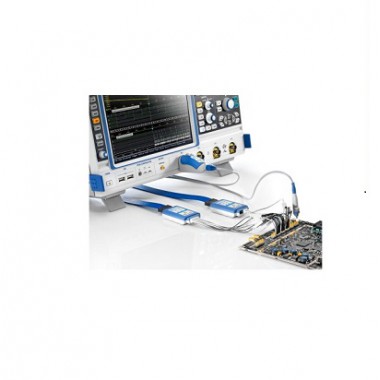

• 有源逻辑探头有效降低测试点的负载效应

MSO选件提供两组逻辑探头，每组探头包含8路通道。100k? || 4 pF的高输入阻抗和低输入电容可确保测试点的高信号保真度和低负载效应。数字探头与数字通道之间的分配支持以下功能：

在探头盒上显示了D0-D7和D8-D15的分配

在信号栏中显示数字通道信号的状态活动 (低、高或切换)
