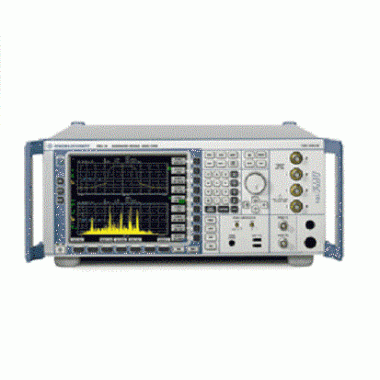

罗德与施瓦茨RS 基带分析仪 FMU36

罗德与施瓦茨RS 基带分析仪 FMU36

R&S®FMU36是多功能模拟、数字基带信号分析仪。基于FFT的结构使用户能分析低频段极端微弱的信号，而超外差分析仪在低频段灵敏度较低。

R&S^®FMU36是多功能模拟、数字基带信号分析仪。基于FFT的结构使用户能分析低频段极端微弱的信号，而超外差分析仪在低频段灵敏度较低。

主要特点

• 具有36 MHz带宽、基于FFT的频谱分析仪

• 模拟基带信号输入：平衡/不平衡，50 Ω/1 MΩ

• 数字I/Q接口（可选）

• 时域分析仪

• 高效的矢量信号分析仪：通用解调和数字信号分析

• 低频段仍具有高灵敏度

• 具有三阶互调截点、多信道领道功率抑制比、占用带宽、互补积累分布函数、振幅概率分布等测量功能

功能
基带信号频谱和信号质量分析
现今的无线通信系统中，越来越多的发射机和接收机功能在基带完成，移动无线和基站通信也不例外。采用R&S FMU36，您可以轻松地对这些进出基带的信号进行分析。例如，基带设计师能够测试从基带输出的已调制信号质量，接收机设计师也能验证进入基带之前的信号质量。

R&S FMU36中的矢量信号分析功能结构图

特性

双端口输入

R&S FMU36具有两个模拟输入端口，既可单端输入，也可平衡输入。为了与被测件的阻抗匹配，输入端口的阻抗可以设置为50 Ω 或者 1 MΩ对于需要使用探头与被测件连接的用户，R&S FMU36提供了校准源，使探头对测量结果的影响降到低。

全能型频谱分析仪
R&S FMU36符合您对Rohde & Schwarz分析仪所能提供的功能的期望

• 标记、delta标记、噪声标记、相位噪声标记

• 测量功能包括领道功率测量、载噪比、三阶截断点、占用带宽、调制深度

• 平均值、大值和小值保持的迹线操作

• 检波器：有效值、平均值、取样值、和正负峰值

• 滤波器频率范围0.5 Hz 到 20 MHz，步进为1-2-3-5-10

• 平顶、高斯、矩形、汉明、汉宁、切比雪夫等窗函数

• 测量点数/轨迹数量可在155和30001之间选择

时域分析仪

对于频率选择性测量，时域分析测量可以提供更多的有意义信息。例如，测量靠近强信号的微弱脉冲信号，使用R&S FMU36可以滤出脉冲信号，同时轻松测量脉冲持续时间和功率，这是传统的FFT分析仪不具备的功能。采用R&S FMU36可以单独设置中心频率和分辨率带宽。

长序列捕捉

R&S FMU36的 I 和 Q 通道时间捕捉存储深度为 16 Msample，能够捕捉长时间的数字序列。在信号被存储于内存之前，为了优化内存的使用，将对信号重新进行采样。对于 WCDMA 信号，可存储 100 个连续的数据帧供后续分析。对于 GSM 信号，内存可存储超过3500帧。所存储的数据可以通过固件进行分析，也可以在导出后采用外部分析工具进行分析。

内存可通过两步分别扩展为235 Msample 和 705 Msample，相当于大采样率 81.6 MHz下的采样时间超过 8.5秒。

性能

• 本底噪声<4 nV[1 Hz]

• I/Q 不平衡<0.1 dB

• 信噪比典型值> 143 dB[1 Hz]

• 电平不确定度 <0.25 dB

功能

• 矢量信号分析仪

• 大符号率25 MHz

• 16 Msample IQ存储深度，可扩展至705 Msample
