市面上尺寸小的综合性矢量信号发生器，为系统节省空间 得益于非常短的频率和电平设置时间，因而具备很高的测试速度 卓越的射频性能

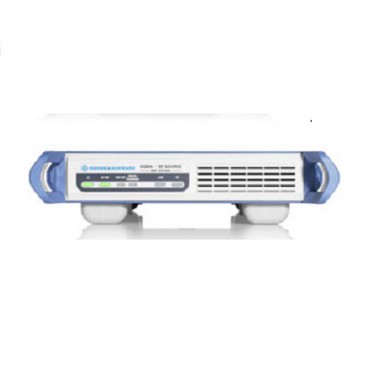

R&S^®SGS100A是为满足自动化测试系统需求而设计的射频源，该仪器可以作为一个连续波源或具有完整I/Q调制功能的矢量信号发生器使用。作为矢量信号发生器使用时，输出频率可达12.75GHz，可覆盖基本的数字信号。可以用来当作能灵活配置的本振，也可以根据移动通信标准来做干扰测试。

主要特点
• 市面上尺寸小的综合性矢量信号发生器，为系统节省空间

• 得益于非常短的频率和电平设置时间（PCIe总线典型值为280 μs），因而具备很高的测试速度

• 卓越的射频性能

• 大输出功率+22 dBm可以补偿固有损耗

• 闭环自动功率控制使连续波和I/Q模式均具有极佳的可重复性

• 高达12.75GHz输出频率使其具有广泛的适用性

• 高可靠性的无磨损电子式衰减器

• 仪器成本和维护成本都比较低

专注于ATE信号源

• 市面上尺寸小的综合性矢量信号发生器，只有1HU，½ 19"，节省测试系统空间。

• 通过PCIe总线具有极快的设置时间和高的数据吞吐量

通过PCIs总线测量的10000个频率设置时间的柱状图，典型设置：AUTO

• 大输出功率+22 dBm（加R&S^®SGS-B26电子式步进衰减器选件）可以补偿固有损耗

加R&S®SGS-B26电子式步进衰减器选件的大可用连续波输出功率测量（测量值）典型设置：AUTO

• 可选的无磨损电子式衰减器频率可达12.75GHz

小封装、高性能

• 高电平线性度和可重复性利于持续测试

振幅为10.55dB的3GPP TM1/64信号的电平线性度；不同的颜色代表不同的射频频率（测量值）。

• 低SSB相位噪声，典型值：-130dBc（20 kHz载波偏置，f = 1 GHz, 1 Hz测量带宽）

加R&S®SGS-B1 内部OCXO选件的SSB相位噪声（测量值）

• 可选择的高稳参考振荡器可以很容易的满足测试系统标准

低的成本投入

• 极低的仪器成本

• 简单的标准化设计节省维修时间，减少测试系统的不正常工作时间

• 长的校准间隔周期利于减少维护成本
