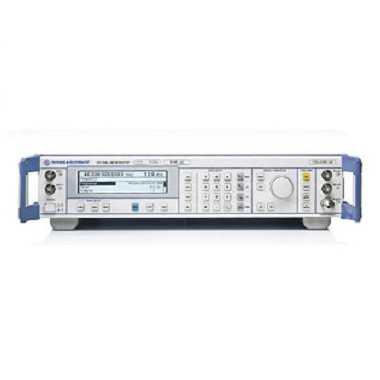

罗德与施瓦茨RS 微波信号源 SMR

罗德与施瓦茨RS 微波信号源 SMR

它可以用作频率合成器也可以用作完整的信号源，同时具有极高的性价比。

微波信号源R&S^®SMR系列的频率范围从10MHz覆盖到60GHz，同时具有极高的性价比。R&S^®SMR多样的选件能满足生产和研发的要求，它可以用作频率合成器也可以用作完整的信号源。由于具有模拟的频率和功率扫描选件，R&S^®SMR可以用作标量网络分析仪的跟踪源使用。可以通过内部中频上变频方式产生高达40GHz的矢量调宽的频率输出范围：10MHz～40GHz，频率分辨率为0.1Hz

R&S^®SMR系列包含6个型号

• R&S^®SMR20 (10 MHz to 20 GHz)

• R&S^®SMR27 (10 MHz to 27 GHz)

• R&S^®SMR30 (10 MHz to 30 GHz)

• R&S^®SMR40 (10 MHz to 40 GHz)

所有的型号都包含快速的频率切换时间（< 10 ms +2 ms /GHz）和0.1Hz频率分辨率

精确的高功率输出

R&S^®SMR系列不仅提供高的功率输出，同时具有极高的精度和稳定度。低功率输出为–130 dBm (R&S SMR20/27/30/40) 。R&S^®SMR20 和 R&S^®SMR40在频率的高端大功率输出典型值为+12dBm。R&S^®SMR60在带衰减器的选件下，大的功率输出为–4 dBm 在60GHz的全频段范围内的频率响应远低于0.9 dB。为了获得更高的精度，R&S^®SMR系列可以通过外部功率计作为电平控制。

高的频谱纯度

在大多数的微波应用领域中，低噪声的频率合成器往往是必需的。R&S^®SMR在频率为10GHz时单边带相位噪声为<-83 dBc/Hz@10kHz。

快速的频率和电平设置时间

由于先进频率合成技术，频率和电平设定时间非常短。这一重要特性使得R&S^®SMR是那些对测量速度有极高要求的生产测试系统的理想之选

模拟斜坡扫描

由于具有模拟斜坡扫描功能，R&S^®SMR可以用作标量网络分析仪的跟踪源。模拟斜坡扫频描是完全合成的，相比传统的微波扫描仪更加精确。而且，标量网络分析仪可以由SMR控制。

中频上变频器
通过中频上变频器，R&S^®SMR可以产生到微波频段的矢量调制信号。中频调制信号由矢量信号源提供（如R&S SMU/SMJ/SMATE 或R&S SMV + R&S AMIQ.）R&S^®SMR20 到R&S^®SMR40都可以提供三种不同的上变频方式。


由于3年的校准周期。所以维护成本更低

3年的校准周期减低了维护成本同时提高了可靠性

空间往往是生产中所考虑的重要因素之一。R&S^®SMR系列是同类型中体积小的。

AM/SCAN, FM, ASK/FSK和脉冲调制

除用作连续波输出外，R&S^®SMR还可以作为一高精度的VCO。不同调制方式的结合使得R&S^®SMR可以产生各种复杂的信号。另外，内置的脉冲调制器提供脉冲延迟的功能，以便雷达系统的测量
