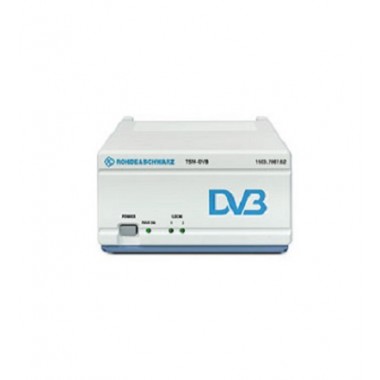

罗德与施瓦茨RS 分集测试接收机 TSM-DVB DVB-T

罗德与施瓦茨RS 分集测试接收机 TSM-DVB DVB-T

简单并且省时的移动DVB-T覆盖路测。小系统需求. 轻便，便携和小型方案

主要特点
• 简单并且省时的移动DVB-T覆盖路测

• 小系统需求

º R&S TSM-DVB 接收机

º 笔记本电脑

º GPS 接收机

º 天线

• 轻便，便携和小型方案

º W x H x D: 83 毫米 x 154毫米x 224毫米

º 只有1.4公斤

• 各自独立的室内和室外测试方案

• 需要功率：12 V DC, 12 W

• 控制和操作具有标准处理平台：安装了Windows XP Professional SP2的笔记本电脑

DVB-T分集测试接收机R&S TSM-DVB设计用于DVB-T网络的覆盖测试，甚至在很高的车速(>100 公里/小时)情况下测试也没问题。它的设计能够在快速和方便的安装之后迅速可靠地进行测试。 新的驱动程序可无缝装入可靠且通用的覆盖测试软件R&S ROMES中。R&S ROMES用于控制并且设置R&S TSM-DVB，并且捕获和显示测试数据。

DVB-T分集测试接收机R&S TSM-DVB 提供如下测试参数:

• RF 电平

• MER（调制误差率）

• PER（误包率，每秒的MPEG包）

• BER（经过Reed-Solomon编码的误码率）

• C/(N+i)

• 多个状态指示（AGC锁定，载波锁定，MPEG同步锁定，等等）

• 传送信号信息（DVB-T模式，码速率，等等）

射频部分

• N型阴头天线接头

• 2K, 4K或者8K OFDM调制

• VHF (ch. 5 到 ch. 12) 和UHF (ch. 21 到 ch. 69)

• 5MHZ, 6 MHz, 7 MHz 或者 8 MHz 运行带宽

• 166.667 kHz 频率步长

• 支持无需设置的±167 kHz or ±125 kHz 频偏

• VSWR 大 3 dB

• –92 dBm 到 –20 dBm 输入灵敏度（根据DVB-T模式）

• 电平精度±3 dB (0-15C,电平 ≤ –30 dBm); ±2 dB (15-50C,电平 ≤ –30 dBm)

DVB-T调制

• 完全满足 ETS300744

• 包含分级模式(流优先级选择)

• TPS信息自动模式检测 (甚至在 0 dB C/N)

• 分级模式双码流解调

• 自动或者手动切换的附加模式双码流调制

• 分集模式

星座图


MPEG-TS ASI 输出

• 完全满足 EN 50083-9

• 数据突发格式下188 字节/每包("连续" 模式)

• 双输出

• 输出阻抗: 75 Ω BNC 连接头

• 输出格式: ASI (热连接驱动)

模块控制

• RS-232-C 接口，标准 ±12 V 电平工作于‘被动’状态 (标准提供USB转接头)

电源供电

• 单 +12 V DC 电源供电

• 大电流 1 A (12 W)

尺寸，重量
