罗德与施瓦茨RS 音频开关 UPZ

罗德与施瓦茨RS 音频开关 UPZ

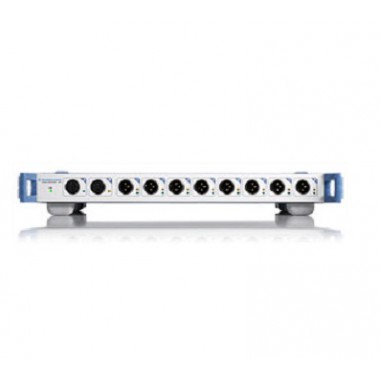

R&S®UPZ音频开关是一款多通道音频输入和输出开关，如果它与罗德与施瓦茨音频分析仪一起使用，可进一步扩大使用范围

R&S^®UPZ音频开关是一款多通道音频输入和输出开关，如果它与罗德与施瓦茨音频分析仪一起使用，可进一步扩大使用范围。

主要特点

• 可作为输入和输出开关使用

• 多可级联128条通道

• 直接通过R&S^®UPV 或 R&S^®UPP 音频分析仪进行操作

• 对于一般的接续控制，可通过RS-232-C或USB 2.0控制完成

特点

用途广泛，适用于所有类型的音频测量

家庭环绕音响应用、录音棚环境中多通道调音台、多通道功放及生产中同时调节多个被测件都可以应用此音频开关，而这些仅是使用R&S^®UPZ的众多应用领域中的几个例子而已。作为R&S^®UPV 和 R&S^®UPP音频分析仪的附加装置，R&S^®UPZ可直接通过图形化用户界面控制。例如生产过程中的远程控制也是通过音频分析仪来完成的。用户还可通过R&S^®UPZ音频开关的RS-232-C 或 USB 2.0接口直接对其进行控制。

可作为输入和输出开关使用

与R&S^®UPV 和 R&S^®UPP音频分析仪一样，R&S^®UPZ音频开关也配备了XLR连接器。由于XLR系统中存在公、母连接器的差别，因而R&S^®UPZ既可作为输入也可作为输出模块使用。模块都具有两个开关通道，用户可通过它同时操作音频分析仪的两路发生器或测量通道。多可级联16个输入开关和16个输出开关，因而多允许128个输入或输出通道接续。

测试多通道放大器方面的应用

典型应用是为成对或单独切换的被测件或测量通道提供接续。在每一种情况下，都是把一路信号连接到另外一路预定的通道中。它还有一项特殊功能，那就是测量多通道放大器各条通道之间的串扰，该测量对于多通道放大器来说，非常重要。在该测量应用中，所有放大器通道同时工作，然后测量被耦合到某一路通道中信号。此输出开关可以把路径B信号并行接续到所有通道，而将信号路径A接续至任意选择的通道，从而完成串扰测试。
