系统设计全面，面向系统的紧凑型基本单元和模块化仪器。

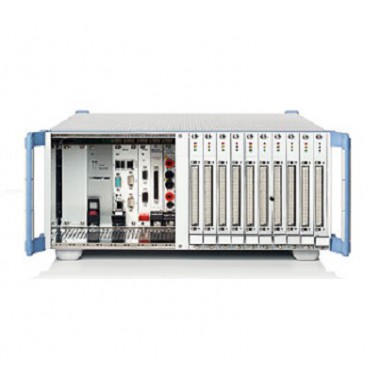

R&S^®紧凑型TSVP 是专门为高性能 ATE 应用领域开发的全套产品，其机箱中包括一个机架、数字背板、模拟背板、电源开关和过滤器、电源、诊断扩展装置。R&S^®紧凑型TSVP 分为一个测试与测量平台和一个开关应用平台。

用户可选择适合自己行业使用的各种用于研发、开发、生产的测量模块。这些模块转为 ATE 应用领域设计，具备无缝化信号路由、诊断所需的模拟总线接入、软前面板、高性能驱动软件。

主要特点
• 系统设计全面：

º 面向系统的紧凑型基本单元和模块化仪器，可自己产生 DC、LF、RF 信号

º 浮动式激励和测量技术

º 优化信号理念（模拟测量总线、后部 I/O 理念）

º 概念化解决方案，可处理高电压和电流

º 集成 DUT 电源模块和负载

º 集成化 DUT 适应理念

º 系统技术允许同时进行功能和在线测试。

º 功能全、系统设计紧凑，是在线测试的理想工具

• 测试速度快（需使用“智能化”模块）

• 强大的标准化软件模块（GTSL、EGTSL），具有模拟和迹线功能。

• 支持 Microsoft Windows XP™操作系统

• 不必改造可直接集成市场上买到的 cPCI/PXI 模块

• 集成自检功能确保系统可随时使用，一旦发生故障能进行细致的诊断。

• 可现场校准

测量仪器正朝着经济型平台的方向发展，并要适合行业使用

测试部门非常希望能灵活地配置所需功能，以覆盖到未来的需求，以免将来追加大量投资。另外，不断缩短的产品开发时间也要求使用功能强大、易于操作、标准化的软件组件，并可作为各种应用领域内可重用的模块进行集成。


客户需求，特别是电信和汽车电子行业的客户，注重功率密度和模块化设计。因而，价格合理的、适合行业使用的、基于平台的测试与测量设备成为趋势。

罗德与施瓦茨新 R&S^®紧凑型TSVP 开放测试平台为满足这些需求而打造，为电信和汽车电子开发、生产、服务领域的测试与测量应用提供特殊成本优势。它为用户提供基本的模块化测试与测量功能理念和软硬件通信接口。

此新产品线基于市场上已经建立的 CompactPCI/PXI 和 CAN 标准。作为美国“国家仪器”公司制定的 CompactPCI 标准的扩展标准，PXI 标准（测量仪器 PCI 扩展标准）的采用为实施低成本、使用高性能模块化系统组件的测量功能提供了广为接受的途径。目前适合 PXI 标准使用的测量和接口产品有 600 多种。

在开发、生产和服务中采用模块化理念
开发该测试平台的原因在于通过现代测试设备为用户提供极为多样化的测试与测量手段，开放式行业标准如 CompactPCI / PXI 和 CAN 的采用使这一目标变为现实。除了罗德与施瓦茨模块以外，其它支持这些标准并通过商业渠道获得的硬件组件无需任何改动也能被集成到系统内。


测量和开关模块可被灵活地用在电子模块功能测试中，此测试通过在线组件测试可有选择地扩展为组合测试，它是一项基于 CompactPCI/PXI 标准的独特功能。

传统 CompactPCI / PXI 系统的大问题在于如何适应工业环境和 DUT，即便功能测试，需要测量的信号数量和物理模拟所需的输入数量也在不断增加，当电压超过 100V 和电流达到 16A 时，测量、模拟或切换常常需要进行直流隔离。设施布线和信号调整带来的成本不亚于测试编程和测试设备本身的成本。

罗德与施瓦茨选择的系统理念消除了上述适应问题，开创了模块化测试仪器领域的新标准。

测试平台架构

R&S^®CompactTSVP 基本单元（产品名称 R&S® TS-PCA 3）包括一个总线电路板和工业类PCI总线 － CompactPCI，PXI 标准的测试与测量扩展功能（触发器、同步时钟）由 14 个可用外围插槽中的 11 个提供支持。
