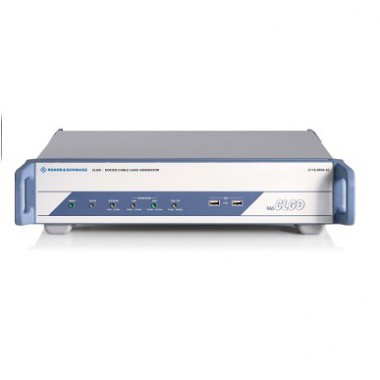

罗德与施瓦茨RS 全频道负载信号仿真发生器CLGD DOCSIS

罗德与施瓦茨RS 全频道负载信号仿真发生器CLGD DOCSIS

CLGD是仿真有线电视网络全频道负载的多路信号发生器。

CLGD是仿真有线电视网络全频道负载的多路信号发生器。它产生DOCSIS3.1宽带数据信号，以及数字和模拟电视信号。在下行或上行信道中，信号可以自由组合，从而使得用户在实验室里面仿真任何可能的频道配置。

CLGD是款能够同时产生DOCSIS3.1，DOCSIS 3.0，J.83/A/B/C数字有线电视和模拟有线电视的信号发 生器。其下行频率范围为用于电视的47 MHz至1002 MHz和用于DOCSIS 3.1的47 MHz至1794 MHz。在此频率范围内时，¸CLGD生成多个DOCSIS3.1信道，每个带宽高达 192 MHz。各信道的电平、频率、前向纠错 (FEC) 和星座都可以独立设置。同时，¸CLGD产生大量数字与模拟电视信号，可放置在DOCSIS3.1信号之下或者之间的任何地方。DOCSIS3.1信号和数字电视信号实时生成。待传送的数据可以通过IP馈入或CLGD内部生成。上行频率范围从5 MHz至204 MHz。在此范围内，DOCSIS3.1正交频分多址 (OFDMA) 信号，可以与DOCSIS 3.0 TDMA或CDMA信号自由组合。

主要特点

•下行频率范围：47 MHz至1218 MHz ,可扩展至 1794 MHz

•上行频率范围：5 MHz至204 MHz

•DOCSIS 3.1、DOCSIS 3.0、J.83/A/B/C和模拟电视

•多达8个192 MHz的DOCSIS 3.1信号

•ARB发生器带宽高达200 MHz

特性和优点

• 下行信道负载仿真

• 实时调制 DOCSIS 3.1 和J.83/A/B/C信号

• DOCSIS 3.1，数字电视和模拟电视信号组合负载仿真

• 上行电缆调制解调器仿真

• OFDMA, TDMA和 CDMA信号的任意组合

• 用于突发时序控制的触发功能

• 信号干扰和失真仿真

• 高斯白噪声，脉冲噪声和相位噪声

• 微反射

• 交流哼声

• 上斜率和下斜率

• 叠加干扰信号的入口仿真
