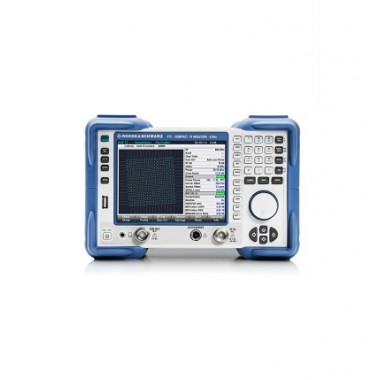

罗德与施瓦茨RS 紧凑型电视信号分析仪 ETC

罗德与施瓦茨RS 紧凑型电视信号分析仪 ETC

这款分析仪的设计非常适合广播电视网络规划中的覆盖测量。经济实惠。

R＆S®ETC紧凑型电视信号分析仪针对DVB-T2、DVB-T/ DVB-H和ISDB-T数字电视发射机测试，提供一套完整的测量功能。它也用于电视发射机服务和维护，以及在研发和质量保证环境中测试调制器。这款分析仪的设计非常适合广播电视网络规划中的覆盖测量。

主要特点

•支持DVB-T2、DVB-T/DVB-H和ISDB-T数字电视标准

•高达3.6 GHz或8 GHz的宽频率范围

•实时精密MER测量 (典型值44 dB，500 MHz)

•准无差错传输流解码的宽输入电平范围（–76 dBm至+10 dBm)

•典型值–165 dBm (1 Hz) 的频谱分析仪显示平均噪声电平(DANL)

•支持MPEG 解码和分析

特性和优点

数字信号传输的综合分析

• DVB-T2, DVB-T/DVB-H 和 ISDB-T 信号参数的测量

• 全面支持 DVB-T2 单一和多PLP 传输模式

• 显示星座图，信道脉冲响应（回波模式）， OFDM频谱的带肩距离和MER(k)

• 配合Rohde & Schwarz 驻波比桥进行天线匹配测量

• 配合 Rohde & Schwarz 功率探头进行高精度的功率测量

实时解调的高精度测量

• 基于FPGA的实时数字电视解调器，保证大测量精度

• 支持使用和不使用FEC锁定进行电视信号分析

• 可靠的瞬时干扰检测得益于较高的测量速度

• BER测量和ASI码流输出

• 集成的预选器和前置放大器实现宽输入电平范围

操作简单，网络覆盖分析和自动测试测量

• 通过键盘和旋钮快速选择功能

• 基于阈值表的简易一致性测试

• 使用用户特定的测量配置文件、转换器和电缆进行重复性测量

• 使用R&S®BCDRIVE进行地面广播电视网络的高效覆盖测量

• 自动化发射机测量和结果归档

视音频解码和数据记录

• MPEG 解码和分析

• 用于分析的数据记录

• 测量数据在内部或外部存储器中存储

• 编辑和自定义频道表、测量配置文件、转换器和阈值表

• 测量结果传输至PC上以进行文档记录

• 使用 SCPI命令进行远程控制
