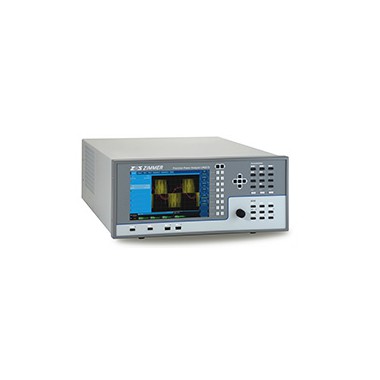

德国GMC 功率测试仪 LMG 670

德国GMC 功率测试仪 LMG 670

适用于各种应用的多种通道组合

功率分析仪提供不同的精度等级，允许用户选择合适的仪器来完成手上的工作。毕竟不是所有的应用都需要高的精度。通常一般的分辨率和精度就已经足够。令人遗憾的是，不是所有的测量应用都是如此。经常会出现如下情况，在相同的测量配置下不同的测量点需要不同的带宽和精度等级。这是为什么LMG670提供三种不同的输入模块，并可以安装到同一个主机箱里，以保证你可以根据自己的特殊应用量身定制所需的测量仪器。这样一个低价格的解决方案能同样很好地达到你的要求，不需要去折衷接受低精度或者大材小用。

两种带宽同时测量，多亏双路径-不是妥协，无需置疑

传统的功率分析仪，被测信号首先经历模拟处理，然后经A/D转换器转换成数字信号进行处理，得到的信号即可在整个频率范围都被测量，也可经过抗混淆滤波器作为FFT分析的基础或进一步的数字滤波。由于A/D转换器的局限性，它们固有的一些缺点将被带入到传统的设备中。如果开启滤波器进行测量，为了避免FFT分析的混淆，宽频带的值被丢弃。如果关闭滤波器，严格来讲，不应使用FFT。假如不使用抗混淆滤波器进行整个频率范围的FFT分析，计算值是可疑的，混淆误差高达50%。例如，很容易发现，无论如何至少有0.5%的偏差会被忽视。后，当交替进行滤波和不滤波测量时，结果的有效性同样是有问题的，因为这假定了信号不随着时间而改变这个条件，而这在事实上几乎是不存在。此外，这个处理过程特别的消耗时间。

后，所有的测量方法的提出都仅仅是令人不满意的妥协方案。这就是为什么ZES ZIMMER从根本上从新设计信号的处理和研发双路径架构。模拟处理与传统的测量仪器相同，然而随后的数字处理已经彻底改变。LMG670是世界上台在每个电压和电流通道都有两个A/D转换器在两个独立信号路径的功率分析仪。一个用于宽频带信号的无滤波测量，另一个用于抗混淆滤波器输出的窄频带信号测量。并行的采样值数字化处理让用户同时获取同一个信号的两种测量值，也不用担心混淆影响的风险。这种独特的处理避免了之前提及的所有方法的缺点，保证在短的时间内得到精确的结果

无间隙测量

在严格地监控电气设备的能耗和效率的过程中，为了能够公平地对比来自不同厂家的产品，新的标准和规程连续不断的出台（例如SPECpower_ssj2008，IEC62301，EN50564）。对于办公电脑、服务器或家用电器等相同原理的应用：能量消耗的过程总是要求长时间的分析，考虑所有相关的操作条件。小负载（如待机）和满负载之间可能会有一个数量级的差异。这使精确测量非常具有挑战性（见“待机功耗和能效的测量”应用报告）。某些测量要求执行超过几个小时，并且是无间隙的。通过选择一个足够宽的测量量程，可避免改变量程和相应的数据丢失。LMG670的高基本精度确保在接近量程的低限时同样得到精确的测量结果。

由于极小的延迟得到精确的测量

现在变频器使用快速开关半导体来改善效率，这产生极其陡峭的电压边缘，因此产生的电容电流使轴承和电机的绝缘经受严峻的考验-这可能导致其过早失效。

电机滤波器（如dU/dt滤波器）可以使陡峭的电压梯度减弱，尽管因为滤波器本身频率（通常大于100kHz）的瞬时震荡导致其自身产生功率损耗。

LMG670的宽频带范围和电压、电流之间极小的延迟允许极其精确地测量此频率下的滤波器的功率损耗，包含在低功率因数下的纵向测量。其同样适用于高10MHz的高频测量， 这要求电压和电流通道之间设计成小的延迟。LMG670电压和电流通道间的延迟小于3ns，这相当于50Hz时相角误差小于1μ弧度。这使得该仪器适合用于测量变压器、电抗器、电容器、超声波发生器等的低功率因数时功率损耗。不需要额外的选件或调整，LMG670的标准配置已经完全有能力胜任此测量任务。通常使用电压和电流传感器测量大功率电路，可以通过校正这些传感器的相角来提高测量精度。

没有限制的准确测量

尽管LMG670提供电压和电流无以伦比的宽量程，但总是有一些应用需要特别的测量量程。无论你是否需要测量几百安培的电流或者几千伏的电压，我们都有现成的解决方案。我们提供广泛量程的电压和电流传感器，可以完美地和LMG670高精度功率分析仪一起工作，扩展仪器的测量量程至所需的范围。我们的即插即用型传感器配有一个总线系统，这使得LMG670可以自动识别并设置。这允许所有的重要参数，如精确的变比因数、延迟补偿量、上一次校准时间、传感器型号等，自动被功率分析仪读取，在测量过程使用。此外，传感器器由LMG670供电，不再需要单独的外部电源。

使用即插即用型传感器，用户不需要微调既可地得到好的结果。从用户的角度来看，直接测量和使用传感器测量没有区别。当然，市面上其他品牌的传感器同样能使用在LMG670上。
