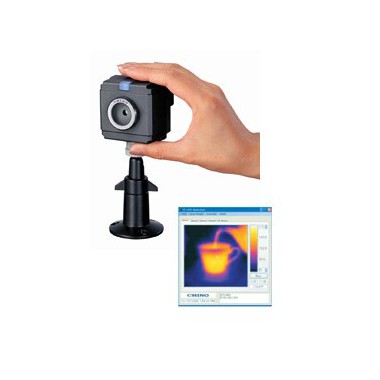

日本千野CHINO TP系列热成像传感器
TP 系列是采用热电堆阵列探测器的紧凑型红外热成像传感器。这款 CHINO 开发的探测器允许传感器测量实时温度。以太网连接允许传感器与运行 CHINO Imaging Software 的 PC 或客户的 LAN 进行通信。
特征
易于使用和实施
2000 像素分辨率
内置警报
IP65 / NEMA4
楷模
| 测量范围 | 界面 | 测量点 尺寸和距离 | |
|---|---|---|---|
| 60° | 25° | ||
| －20℃～300℃ | 帧率：6Hz （以太网） | TP-H0260AN | TP-H0225AN |
| 以太网 | TP-L0260EN | TP-L0225EN | |
| USB | TP-L0260UN | TP-L0225UN | |
| 100℃～800℃ | LAN | － | TP-L0225EK |
规格
| 楷模 | TP-L0225EK | TP-L0260EN、 TP-L0225EN | TP-H0260AN, TP-H0225AN | TP-L0260UN, TP-L0225UN |
|---|---|---|---|---|
| 温度范围 | 100至800°C | -20 至 300°C | ||
| 解决 | 0.5°C（黑体温度为 100°C） | |||
| 准确性 | 测量值的 ±1% 或 ±3°C ，以较大者为准。 | 读数的 ±2% 或 ±3°C，以较大者为准 （环境温度为 25°C ±2°C） | ||
| 探测器 | 热电堆阵列约 2000 像素 | |||
| 波长 | 中心波长 10μm | |||
| 可视角度 | 25°∼25° | 60°∼60°或25°∼25° | ||
| 半径分辨率 | 9.1mrad | 60° x 60°… 21.8mrad, 25° x 25°… 9.1mrad | ||
| 重点 | 固定焦点 | |||
| 输入法 | 以太网（10BASE-T/100BASE-TX） | 符合 USB2.0 标准的通信 速度固定为 115kbps | ||
| 警报 | 2点（无电压接点输出） | |||
| 电源 | 12 至 24V 直流 | 24V 直流 | 12 至 24V 直流 | |
| 能量消耗 | 大 2.5VA（在 12V DC 时） | 大 2.5VA（在 24V DC 时） | 大 1VA（在 12V DC 时） | |
| 工作温度/相对湿度 | -10～50℃、10～80%RH（无结露） | |||
| 重量 | 大约。150g（仅传感器） | |||
