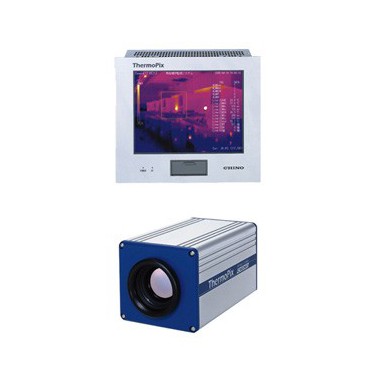

日本千野CHINO CPA-L 固定式热像仪
CPA-L系列是由摄像机和控制器构成的固定式热像测量装置，采用非制冷固态成像元件（320×240像素）。相机的测量波长为8至14μm，测量温度范围为-40°C至500°C，结构紧凑，重量轻，具有出色的防尘和防滴水结构。摄像机的图像数据通过每秒 30 帧的高速数字通信发送到控制器。控制器具有点、线、面处理等测温处理功能，二值化、粒子分析等图像处理功能。有了这些功能，控制器就可以在主机的彩色液晶显示器上显示测量值和评估值等，也可以通过局域网和模拟/数字信号输出。
楷模
| 产品名称 | 楷模 | 规格 |
|---|---|---|
| 相机 | CPA-L25B3 | 25°镜头 |
| CPA-L50B3 | 50°镜头 | |
| CPA-L12B3 | 12°镜头 | |
| CPA-L70B3 | 70°镜头 | |
| CPA-L90B3 | 90°镜头 | |
| 控制器单元 | CPG-GMP2L | – |
*相机和电源单元之间的电源线单独定价。
规格
相机规格
| 测量温度范围 | -40 至 150°C/0 至 500°C（可选支持高温） | |
|---|---|---|
| 准确率评估 | 测量范围的 ±2% 或 ±2°C，以较大者为准。 | |
| 检测元件 | 非制冷固态成像元件（320×240像素） | |
| 测量波长 | 8 至 14μm | |
| 视角 | 水平12°×垂直9°（12°镜头型） 水平25°×垂直18°（25°镜头型） 水平50°×垂直37°（50°镜头型） 水平70°×垂直51°（70°镜头）类型） 90°水平×67°垂直（90°镜头类型） | |
| 测量距离 | 12° 1.5m 到 ∞ 25° 0.5m 到 ∞ 50° 0.2m 到 ∞ 70° 0.2m 到 ∞ 90° 0.2m 到 ∞ | （通过控制器进行远程对焦操作） |
| 帧率 | 30赫兹 | |
| 电源 | 24V DC（附带100～240V AC的直流电源） | |
| 重量 | 大约。2.7公斤 | |
控制器规格
| 相机连接 | 大限度。4个单位 |
|---|---|
| 显示单元 | 8,4 英寸 TFT 彩色 LCD（带触摸屏），用于带 VGA 输出的外部显示器 |
| 外部输出 | 接点输出･･･Max. 40点（主机8点，其他通过外部输出单元） 接点输入･･･Max. 40点（主机8点，其他通过外部输入单元） 模拟输出･･･Max. 32点（通过外部输出单元） |
| 主机接口 | 100Mbps 以太网 |
| 电源 | 24V DC, 50W（附带100～240V AC的直流电源） |
| 重量 | 大约。3.3公斤 |
| 图像存储/回放 | 图像数据存储･･･每台相机100 |
