德国美翠METREL MI3155ST 多功能电气综合测试仪
50V-2500V直流电压绝缘电阻测试,计算极化指数PI和吸收比DAR

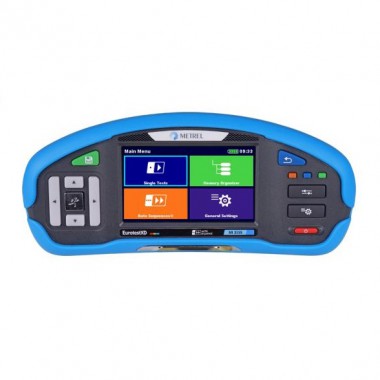

MI3155 EurotestXD多功能电气综合测试仪
MI3155是美翠公司专门为工业应用设计的多功能电气综合测试仪,通过超大触摸屏实现符合人类工程学的直观用户接口和自动顺序测试AUTO SEQUENCE,完全符合相关测试标准(比如IEC/EN61557、IEC/EN60364-4-41),包括电流有效值测试、RCD漏电开关测试、线路回路阻抗测试、三/四线法测量接地电阻、在线电压监测、相序测试、压敏电阻测试、极化指数/吸收比(PI/DAR)计算、亮度测试、放电时间测试、ISFL测试、IMD测试等.
测量功能:
- 四线法测量变压器阻抗;
- 采用热系数计算做高精度短路电流评价;
- 三线法测试PE,不需要额外的延长导线;
- 自动测试L-N,N-PE,L-PE之间的绝缘电阻;
- 四线法连续性测试;
- 50V-2500V直流电压绝缘电阻测试,计算极化指数PI和吸收比DAR;
- 压敏电阻测试;
- 200mA电流测试PE导体连续性,带极性转换;
- 7mA电流测试PE导体连续性(连续测量)不会使RCD脱扣;
- 二线法、三线法环路阻抗测试(L-PE),带脱扣锁定RCD功能;
- 采用另外的P/S探头测试触摸电压/接触电压;
- 二线法、三线法线路阻抗测试(L-L、L-N);
- 单相、三相电压有效值和频率测量;
- 16-400Hz频率范围内测量线路、环路、RCD漏电开关;
- 相序;
- 功率和THD测量(到12次谐波);
- RCD测试(通用型和延迟时,类型:AC,A,F,B,B+,MI RCD,PRCD,PRCD-K, PRCD-S);
- 接地电阻(3线法,双钳法);
- 土壤电阻率(加选功能);
- TRMS真有效值泄漏电流和负载电流(可选);
- 次故障泄漏电流(ISFL);
- 绝缘监视设备(IMDs)的测试;
- 带有放电时间的机器模式支持;
- 照度测量(加选);
- 高分辨率环路阻抗(mΩ)(可选);
- 支持EVSE(电动车充电设备)(可选);
- 电缆定位(可选);
- QR和条码扫描支持(可选)
关键特点:
可编程自动测试;
预定义单元轮廓;
预定义自动测试;
Auto TT (U,Zln,Zs,Uc);
Auto TN/RCD (U,Zln,Zs,Rpe);
Auto TN(U,Zln,Zlpe,Rpe);
Auto IT(U,Zln,Isc,Isfl,IMD) ;
功能检验;
可视检验;
习惯检查(可视及功能)可集成到自动顺序测试;
EVSE(电动车充电桩)自动顺序和充电桩;
机器功能和可视检查 ;
内置帮助屏幕;
内置保险丝表可自动评价线路/环路阻抗测试结果;
实时监测三相电压;
连续性测试极性自动转换;
自动完成RCD测试(RCD AUTO);
自动阻抗测试(Z AUTO);
滤波器测量;
充电器、充电电池为标准配置;
通过蓝牙和PC机、安桌桌面、智能手机通讯;
ES Manager软件上传或下传测试数据并建立测试报告;
EuroLink安桌APP数据管理工具(可选)
应用
- 测量TT、TN、IT系统
- 测量单相及三相系统
- 家庭及工业电气设备初始及定期检查
- 低压电气系统安全测试
- 维护
- 照明安装
- 高低频电气测试(工业、航空、高铁、化学、采矿、港口等)
- 建筑电气测试
- 可移动发电机测试
- 机器和开关柜测试
- 医疗设备测试
- 充电桩测试
标准:
功能:EN61557;IEC/EN/HD60364-4-41;IEC/EN61008;IEC/EN61009;BS7671;AS/NZ3017
DIN5032
EMC:IEC/EN61326-1
安全:IEC/EN61010-1;IEC/EN61010-031;IEC/EN61010-2-030;IEC/EN61010-2-032
技术参数:
功能 | 测量范围 | 分辨率 | 精度 |
二线法7mA电流测试连续性 | 0.0Ω-19.9Ω 20Ω-1999Ω | 0.1Ω 1Ω | ±(读数的5%+3位) ±(读数的5%+3位) |
200mA电流连续性测试, 二线法或四线法 | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200Ω-1999Ω | 0.01Ω 0.1Ω 1Ω | ±(读数的3%+3位) ±读数的5% ±读数的5% |
绝缘电阻(EN 61557-2) U=50,100,250VDC
| 0.00MΩ-19.99MΩ 20.0MΩ-99.9MΩ 100MΩ-199.9MΩ | 0.01 MΩ 0.1 MΩ 0.1 MΩ | ±(读数的5%+5位) |
