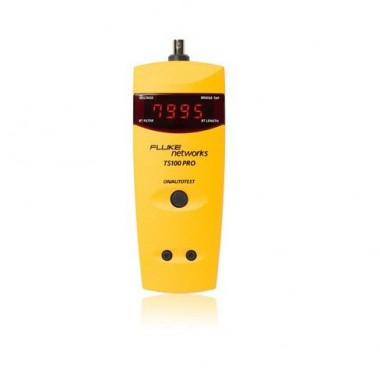

美国福禄克 FLUKE 带 PowerBT™ 桥接抽头的 TS® 100 PRO Cable Fault Finder
通过触碰按钮检测桥接抽头
概述
为您所有的技术人员投资合适的工具。带 PowerBT™ 桥接抽头检测的新 TS ®100PRO PowerBT™ 电缆故障定位仪不仅能够检测开路/短路电路—远达 8,000 英尺 （2.4 公里），还是电信技术人员防御桥接抽头的线。由于桥接抽头是 DSL 网络性能问题的重要来源，所以在造成客户流失前我们需要迅速确定和修复。通过触碰按钮，TS100 Pro 在几秒钟内就可在长达 3,200 英尺（ 975 米）的电缆上准确定位多个桥接抽头。
TS®100 PRO 在电信、三重播放/声音、数据和视频专业方面使用，为用户提供了一个内置的音频发生器，带有五种不同的音频和获取专利的可准确识别线对的 SmartTone®，可在任意两根导线、电话线、安全线或同轴电缆的一端报告交流/直流电压。这一集五大功能于一身的短路测试仪是如此的实惠，每一个技术人员都可以拥有。
特性
TS100 PRO 特点和优点
功能：
桥接抽头检测，用于 xDSL 资格预审
报告离多个桥接抽头的距离，远达 3,200 英尺（ 975 米）
可查看桥接抽头后的电缆末端
远距离测试仪—测试开路和短路，远达 8,000 英尺（2.4 公里）
带有 5 个不同音频的获得专利的 SmartTone 音频发生器，准确识别线对
内置 TDR（时域反射仪）
AC/DC 电压检测
一键式测试
内置音频发生器
优点：
经济实惠的桥接抽头的检测
提高 xDSL 的网络性能
集五大功能于一身的工具—测试离桥接抽头的距离、开路和短路电路、电压检测和带有 5 个不同音频的 SmartTone
不需要复杂的设置或具备专业知识
不需要解释或分析复杂的图表
型号
| 型号/名称 | 说明 |
| TS100-PRO-BT-TDR | 带有桥接抽头检测的 TS100 PRO 电缆故障定位仪 TDR 套件 |
| LEAD-ABNP-100 | 带折角排针和穿刺针脚的测试引线。与 TS100 和 TS100 PRO 兼容 |
| CASE-TS100 | 带 Fluke Networks 标志的 TS100/TS100PRO 的便携袋 |
| LEAD-ALIG-100 | 带鳄鱼夹的测试引线。与 TS100 和 TS100 PRO 兼容 |
| LEAD-ABN-100 | 带折角排针的测试引线。与 TS100 和 TS100 PRO 兼容 |
规格
| TS100 PRO 规格 | |
| 大长度 | 某些类型的电缆为 8,000 英尺（ 2,438 米）、大多数类型的电缆为 4,000 英尺（1,220 米）、高损耗的电缆为 500 英尺（152 米）如果电缆太长，致使不能正确测量，测试仪将显示 –Err。 |
典型大线缆长度 | 8,000 英尺（2,438 米）：CAT-3 双绞线 8,000 英尺（2,438 米）：CAT-5 双绞线 6,000 英尺（1,830 米）：12/2 交流电电线 3,000 英尺（900 米）：RG-6/U 电视同轴电缆 1,500 英尺（457 米）：RG-174/U 同轴电缆 |
| 小长度 | 无小长度（在 0 英尺/米可以读取桥接抽头）。小非零读数是 2 英尺或 1 米。 |
| 长度精确度 | 对于小于 10英尺（3 米）的电缆，± 2英尺（± 0.6米） 对于长度超过 10 英尺（3米）而小于 200 英尺（60米）的电缆，± 5英尺（± 2米） 对于长度超过 200 英尺 （60米）的电缆，+/-3%+/-5 英尺 (±2 米) |
| 离桥接抽头的距离 | 0 英尺至 3,200 英尺（ 975米） |
桥接抽头的小长度 | 离桥接抽头 10％ 的距离。根据电缆特性而定。 |
| 测量速率 | 每秒多 4 次完整测量，根据线缆尺寸和均匀性，降至每次测量 2 秒。 |
| VOP | 可调为 20 到 99，保存在闪存内。 |
| 测试技术 | 具有 100 Ω 驱动阻抗、 6V 大脉冲高度的时域反射计 (TDR)。 |
| 电缆类型 | 实际上为所有两个或更多导线。 |
| 电源 | 4 AA 碱性电池。 |
| 反接电池保护 | 如果电池接反，将不会损坏测试仪。 |
| 电池寿命 | 35 小时（典型） |
| 电池低电量指示 | 当电池电压低于4.5V 时，LED 交替显示为 LO 和 bAtt。 |
| 大输出电压 | 电压峰值为 4 |
| 大隔离电压 | RMS 为 250伏 |
| 电压测量 | 量程：0 伏交流电至 115 伏交流电; 0 伏直流电到 ± 150 伏直流电 精度：交流电：+/-1%+/-2 伏 (45 Hz 到 65 Hz)；直流电：+ / -1％+ / - 2 伏直流电 |
| 高压检测 | 检测到的交流电压为 115伏；检测到的直流电压为 ± 150 伏。 交流电压 ≥ 90 伏或直流电压≥ 100 伏导致高压警告，在显示屏上显示 |
SmartTone®（5 个音频）范围 | 7,000 英尺（2,134 米） |
| 音频范围 | 52,800 英尺（16,093 米） |
| 音频接入 | 幅度为电池电压的 80 % 时大约为 1 kHz。可变的频率和节奏。线缆条件从任何其它条件变为“正常-开路”时，音频特性也变化。 |
| 阻抗范围 | 35 Ω 到 330 Ω，在此范围内自动补偿。不能正确测试阻抗超出此范围的线缆，并且可能产生不稳定或不正确的读数。 |
| 温度范围 | 工作时：32°F 至 104°F（0°C 至 40°C） 存放：32°F 至 131°F（0°C 至 55°C） |
| 湿度 | 工作时：20% 到 80% 的相对湿度 存放：0% 到 100% 的相对湿度 |
| 工作湿度 | 86°F（30℃）时高为 80% 104°F（40℃）时高为 50% |
| 操作高度 | 高 9,843 英尺（高 3,000 米） |
| 重量 | 1 磅（ 454克） |
| 体积 | 7.4 英寸 x 2.7 英寸 x 1.4 英寸（18.8 厘米 x 6.9 厘米 x3.6 厘米） |
| 安全 | IEC 61010 -1： 2010 ; N10140 EMC：IEC/EN61326-1:2006 |
| 认证和合规 |
|
符合相关的欧盟标准
符合相关澳大利亚标准
IEC/EN61010-1 CAN/CSA-C22.2 No. 1010.1-92 + CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1注释：专利 6160405、 6285195、 6323654 和 6509740。规格如有变更，恕不另行通知。
