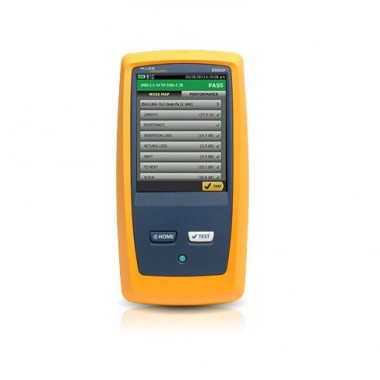

美国福禄克 FLUKE网络线缆分析仪 DSX-5000

美国福禄克 FLUKE网络线缆分析仪 DSX-5000

Versiv™ 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查 无与伦比的速度，支持 Cat 6A、8、FA I/II 级和所有现行标准

DSX 线缆分析仪 铜缆测试解决方案可测试和认证高达 10 Gb 以太网部署的双绞线，并可处理所有 Cat 5e、6、6A 或 Class F_A 布线问题。认证线缆是从系统设计开始到系统验收结束整个过程的组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度 － 比如测试仪设置错误、测试限值错误、等待高水平技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告等。

作为 Versiv 布线认证产品系列的一员，DSX 线缆分析仪 可提供安全无误的认证。安装过程中会有许多团队参与其中、会采用不同种类的材料以及要求进行多种测试。赢利与否只有几个百分点的差别。DSX 可对铜缆布线进行认证，符合包括 Level V 准确性在内的所有标准，使作业更加容易管理，且能够提高系统验收速度。它并不是仅为专业技师和项目经理而设计的。各种技能水平的人员均可用其来改善设置、操作、测试报告的过程并同时管理多个项目。

独特功能：

• Versiv 通过一个线缆测试仪加速测试过程中的每个步骤，让用户能够完成比以往更多的工作。

• ProjX 管理系统使从初始设置到系统验收整个过程的工作变得简便易行。它避免了一些冗余步骤，并可确保所有测试均能一次性正确完成

• Taptive 用户界面使各种水平的技术人员弹指之间即可完成高级数据分析并轻松地进行设置和操作。

• LinkWare 管理软件可提供一流的测试结果分析并提交专业的测试报告

• DSX 通过简单易用的专用诊断工具，减少了修复布线故障所需的时间

性能：

• 十秒钟的 Cat 6A 测试时间使其成为快的认证速度

• 以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除

• 以全图形的方式管理多 12,000 个测试结果

• 电容触摸屏让您能够通过选择线缆类型、标准和测试参数更快地设置测试仪

• LinkWare 管理软件上报告了 10 亿个链路

•

标准：

• 符合推荐的 ISO（IEC WG9 标准 IEC61935-1）Level V 达到 1000 MHz 的准确性要求

• 支持以太网供电 (PoE) 所需的全套电阻不平衡标准 – IEC61935-1 和 11801-1-4、IEEE 802.3af、IEEE 802.3at、ANSI/TIA/EIA-568-C.2

• 下一代平衡电缆草案 – IEEE 802.3、TIA TR42.7

Versiv 平台已为当今和未来的作业做好准备

以电力为中心的插头设计符合推荐的 ISO（IEC WG9 标准 IEC61935-1）Level V 达 1000 MHz 的准确性要求，且采用面向未来的设计，支持所有硬件升级

DSX-5000 线缆分析仪 可对 10 Gb 以太网部署中的线缆进行测试和认证 - 无论是当前的 Cat 5e、Cat 6、Cat 6A 还是 Class F_A 布线系统，DSX 均可根据所有产业标准进行测试。以电力为中心的测试插头符合 IEC 推荐的 Level V 准确性要求，支持根据 Class F_A 在 1000 MHz 下进行现场测试。DSX 规格超过 IEC Level V 标准，串扰余量不到允许值的一半，保证在整个频率范围内的结果都有更高的可信度。一般来讲，Cat 6A 等性能较高的布线系统对干扰有较差的耐受性和较少的噪音余量。通过将测量功能集成到进行 10GBASE-T 测试所用的每个铜缆模块中，可简化异常复杂的外来串扰链路对链路认证。

DSX 是个支持包括横向变换损耗 (TCL) 和等水平横向变换传输损耗 (ELTCTL) 在内的平衡测量的现场测试仪。TCL 和 ELTCTL 是布线标准中的重要测量数据。它们定义了平衡的低性能，是检测抗干扰度的关键参数。工业网络拥有者/运行商对这个属性特别感兴趣，这是因为它是检测电磁干扰 (EMI) 的关键参数。

根据 IEC-61935-1 准确性 Level IV 规范、草案准确性 Level V 和 ANSI/TIA-1152 Level IIIe 规范，Fluke Networks 的 DSX-5000 CableAnalyzer 符合 Intertek (ETL) 认证要求。

TLC 图形视图

ELTCTL 图形视图

ProjX 管理系统让您轻松管理复杂的作业项目

以全图形的方式管理多 12,000 个测试结果

管理有多个团队参与、使用多个测试仪和具有多种要求的多项作业不但费时，而且难以管理。越来越庞大的作业规模使得项目组织比以往更加重要。DSX- 5000 上的新型 ProjX 管理系统通过一个项目文件将所有作业详情保存在一个简单的名称下。避免了在开始一个项目后需要重新输入作业详情的情况。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失。此外，它还可按线缆 ID 提供测试结果，合并所有更改且不会产生重复，且总是以后安装的铜缆或光纤模块为默认对象。ProjX 管理系统以 0-100% 的比例提供各项作业的实时完成状态，让操作员可选择分开执行任何需要进行其他分析的测试，并确保不会漏掉任何内容。“稍后修复”选项可创建一个验工清单，用于纠正任意工作质量问题并自动完成该清单。ProjX 能够真正地提高项目经理及组长们的效率。

项目菜单屏幕显示了各项作业的完成百分比

项目特定屏幕显示了新项目详情

Taptive 用户界面可简化设置内容、消除错误并加速故障排除。

电容触摸屏让您能够更快地完成测试仪设置且支持所有标准

Taptive 用户界面非常简单易用，即使新入门的技术人员也能根据各种材料类型和测试要求执行测试。电容屏 Taptive 用户界面让您能够从菜单屏幕方便地访问所有作业。点击您正在执行的作业，大显示屏幕可确认需要执行的测试，而动画式说明则简化了测试仪的配置流程，保证测试的正确性。

简单设置

以超快速度执行

十秒钟的 Cat 6A 测试时间和快的提交认证结果的方式

没有任何其他测试仪可为如此多的测试提供如此快的速度。在 10 秒内完成铜缆的 Cat 6A 认证，或者只需3秒便可在两个方向对两条不同波长的光纤进行认证。Versiv 受到世界各地的布线供应商的认可，是完成项目和系统验收的快方式。迅速得到通过或失败结果，方便地按标准值检查各个测试参数，或分析图形上的特定区域。

通过测试结果

回波损耗图

捏指并放大以查看更多详情

象专家一样解决故障问题

以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除

DSX 通过专用诊断工具，一键测试并保存测试结果，减少了修复布线故障所需的时间。图形化的结果屏幕让您能够分析线缆并查找任意链路上是否有干扰、回波损耗或屏蔽层故障及其准确位置。之前的测试仪的诊断功能有高仅 250 MHz 的频率限制，但 DSX CableAnalyzer 没有任何限制。无论是新手还是专家均可轻松解释这个视图，迅速分离故障原因并采取措施，且与测试结果保存到一起以供远程分析使用。

高精度时域串扰 (HTDTX)测试 表明远端连接明显是问题所在

过去屏蔽连续性测试一直是用直流 (DC) 方式来测量，不提供到故障点的距离。DSX CableAnalyzer 是款使用专利交流测量技术将到故障点的距离报告到“屏蔽完整性问题”的测试仪。这对数据中心而言是一项非常重要的功能。其他测试仪在屏蔽未连接时也会显示已连接，这是因为数据中心中的机架有共同的接地系统。其他测试仪也可能会告诉您屏蔽中有断开的地方，但不会说明具体位置，让您不知道应该从哪里开始返工。

布线图 – 显示故障、断路和短路的位置

LinkWare 管理软件

利用热门的多功能 LinkWare 管理软件应用程序，DSX-5000 线缆分析仪用户可方便地访问 ProjX 管理系统数据、生成报告并升级测试仪中的软件。项目经理有全面的工作流程管理和测试结果整理功能。用户可将公司标志添加到报告上做后润色，然后原封不动地交给客户进行系统验收。保持业务工具的简便性，无论您使用哪种 Fluke Networks 铜缆或光纤测试仪，LinkWare 都能够报告所有内容。

现在有了 LinkWare Stats - 新的自动化统计报告选项，您可以查看整个布线基础设施，而不再需要局限于每页只显示一个链路的报表。LinkWare Stats 可分析 LinkWare 测试结果数据并将数据转换成图表和图形，从而直观地展示布线设施的性能 — 此报告能够以压缩、图形化的格式（易于检验余量和不规则点）汇总完整的布线基础设施信息。

LinkWare 报告

LinkWare Stats 可汇总所有项目数据

新版本 LinkWare 版本总是可向后兼容之前的版本，因此您完全能够跟上新发展并将不同测试仪中的测试结果整合到 1 份测试报告中。
