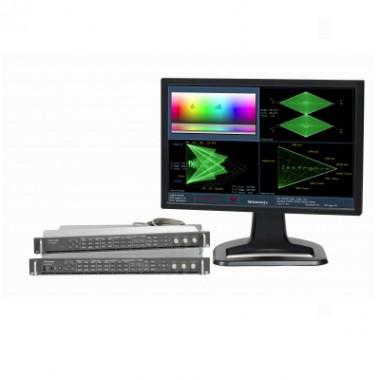

美国福禄克 FLUKE WVR7200 波形监测仪

美国福禄克 FLUKE WVR7200 波形监测仪

WVR7200 的监视和测量功能提供综合的选件和配置工具，适合多种应用。在演播室内或车载拍摄现场，可匹配和平衡多 4 个相机，确保不同相机之间、不同场景之间的制作效果。

WVR7200产品技术资料

特点

• 多格式、多标准视频监视

• WVR7200 的标准配置支持HD/SD-SDI 和各种双链路视频格式的自动检测

• 支持复合模拟(PAL/NTSC)视频(需选件CPS)

• 配备选件SIM 后可以同时监视2 路HD/SD-SDI 输入，或者一路HD/SD-SDI 输入和一路CPS 输入。如需支持3G-SDI 格式则需要购置选件3G

• 在多路输入模式中可以同时监视2 路至4 路SDI 输入(4 路输入模式需要购置选件2SDI)

• 配备选件3G 后可升级到支持3G-SDI(A 级和B 级)格式

• 全面的音频监视(选件AD 或选件DPE)

• 多可以监视16 个音频通道的嵌入音频

• 提供多通道环绕声显示图形*1和方便灵活的李沙如显示图形

• 按照ITU-R BS.1770-2标准提供音频响度监视(选件AD或选件DPE)

• 支持模拟音频、数字音频和嵌入音频(选件AD)

• 支持杜比数字(AC-3)、杜比数字Plus以及杜比E(选件DPE)

• 完善的杜比元数据解码和显示(选件DPE)

• 提供杜比E保护带表，并且可由用户定义门限值(选件DPE)

• 无与伦比的多功能显示

• 具有FlexVuTM特性，可以提供非常灵活方便的四分屏显示，特别适合于多应用需求，可以显著地提高工作效率

• 提供享有泰克公司专利的钻石显示和箭头显示图形，可用于色域监视

• 提供享有泰克公司专利的定时和闪电显示图形

• 新型的享有泰克公司专利的矛头显示和亮度合格矢量(LQVTM)显示图形，为节目后期制作应用的精确彩色调整提供了方便(选件PROD)

• 提供立体3D 显示图形，可适用于摄像机平衡校准和节目制作/ 后期制作应用(选件S3D)

• 具有黑帧图像和享有泰克公司专利的冻结图像帧检测功能

• 具有高级ANC 数据监测功能

• CEA608 和CEA708 隐蔽字幕的同时监视；图文电视和OP47 字幕监视

• 检测和解码ANC数据，包括AFD、WSS、视频索引、TSID、 V-Chip、广播标志(Broadcast Flag)/CGMS-A、VITC、 LTC，以及ANC TC ARIB STD-B35/B37/B39、TR-B22 和TR-B23 等

• 提供深入的数字数据分析，有助于快速解决各种难于处理的内容质量和可靠性问题(选件DAT)

• 提供标准的和可由用户定义的安全区刻度，为节目编辑和格式转换提供方便，可以减少因编辑或格式转换处理不当而造成的返工现象

• 提供有效格式描述符(AFD)的检测和解码功能，在图像屏幕显示中可以自动调整刻度，可以十分方便地解决与图像宽高比相关的识别问题

• 具有优异的物理层信号测量功能

• 提供高性能的实时眼图显示和抖动测量功能，以及拥有泰克公司专利的电缆长度测量功能(选件PHY3)

• 完善的眼图测量功能，包括眼图幅度、上升/ 下落时间和过冲/下冲测量以及泰克公司的抖动波形显示(选件PHY3)

• 无与伦比的可用性

• 具有CaptureVu超前视频帧数据捕获功能，可以简化故障查寻进程和设备设置

• 提供32 项仪器预置,可以按照工程师或操作者的使用要求迅速调出常用配置

• 具有前面板USB端口，可以很方便地传送仪器预置项、已捕获的视频帧数据、屏幕快照和出错日志记录等

• 设有前面板耳机插口，能够迅速方便地验证被选择的音频通道信号

• 直观的菜单结构，提供上下文敏感的求助提示信息

• 提供各种告警信息和状态报告，以及出错日志记录

• 具有SNMP 和以太网遥控接口功能和GPI 控制特性，便于实现集中监视和远程控制

应用

• 内容分配和播出系统中的监视和符合性查验工具

• 内容制作和后期制作应用中的质量控制工具

• 设备/ 系统的质量认证工具，可用于内容创建和传输分配设施中的设备安装和维护以及故障查寻

• 后期制作应用中的编辑配套工具，可用于彩色校正监视

*1 音频环绕声显示已获得Radio Technische Werksutten GmbH 和 Co. KG (RTW)的认可

WVR7200

能够满足您日后不断增长的应用需求的多格式波形监测仪。

WVR7200 提供有多种多样的配套选购件和完善的配置，使它具有全面的监视和测量功能，可以满足您的各种应用需求。在监视应用中，WVR7200 有着享有泰克公司专利的色域显示工具，可以简化摄像机平衡和彩色校正应用中的彩色调整过程。 通过仪器提供的音频会话(audio session)和视频会话(video session)显示，详尽全面的各种监测信息一目了然，从而确保图像质量控制目标的顺利实现。

泰克公司为WVR7200 提供了应用广泛的音频成套工具，其中选件AD可以用来监视模拟音频、数字AES/EBU和嵌入数字音频，利用仪器的电平条指示可以监视多达16 个通道的嵌入音频，从而使操作人员可以迅速方便地查验各个通道的音频信号电平。此外，该选件还提供了李沙如显示、环绕声显示*1 和音频相关表以指示各个音频通道间的相互关系。选件DPE则给仪 器增加了监测杜比数字(AC-3)、杜比数字Plus 和杜比E 音频的附加功能，利用该选件提供的杜比元数据解码和状态显示， 可以解码杜比码流。为确保杜比E的帧同步，利用该选件提供的杜比E保护带表，可以很方便地指示与视频信号相关的的杜 比帧的起始点和用户定义的容限值。

对于整个传输分配链路中的每一节目而言，了解音频信号的响度大小是另一项重要的音频测量。在WVR7200 中，作为选件AD或DPE的一个组成部分，也包含了响度表，它能够按照ITUR BS.1770-2标准进行短时间或(无限)长时间的音频响度测量。 用户可以定义仪器的预置，以满足各个标准如ATSC A/85、 EBU R128 和ARIB TR-B32 等的特定需求。为对响度进行详尽的分析，还提供有带有响度图示曲线的响度会话(Loudness Session)，它可以保存30个小时的响度数据，并且可以将这些数据包含在文档中通过网络接口或者USB 器件进行传送。

目前在S D I 信号中通常包含有各种各样的附属数据，利用 WVR7200的ANC数据工具箱，可以帮助您监视和查寻信号链路中的附属数据问题。在辅助数据状态（Aux Data Status）显示中，给出了一些重要ANC 数据的提要信息，这些数据其中包括字幕/隐蔽字幕、AFD和时间码等。利用仪器的ANC 数据查验器，用户可以迅速验证该信号中是否存在附属数据，利用数据列表显示（Datalist display）可以对数据进行逐行查验和样值的逐个查验。

在WVR7200 的物理层测量中，提供有高精度的眼图显示和抖 动显示，能够自动测量眼图的幅度、上升/下降时间、过冲/ 下 冲以及定时抖动和校准抖动等。在WVR7200的测量功能中，还 包括了AV延时测量选件和立体3D监视选件。所有这些，均使 WVR7200 成为您在视音频监视和测量应用中的理想选择。

• 支持监测的视频标准和格式

• 标准清晰度SDI - 仪器的标准配置

• 高清晰度SDI - 标准配置

• 双链路(4:2:2、4:4:4、Alpha 通道，10 比特和12 比特) — 标准配置

• 复合模拟视频 - 需要选件CPS

• 3G-SDI(A 级和B 级) - 选件3G

• 多种输入模式(4 路SDI 输入) - 选件2SDI

• 彩色色域监视

• 箭头显示 - 标准配置

• 钻石和分离钻石显示 - 标准配置

• 矛头显示 - 选件PROD

• 亮度合格矢量(LQVTM)显示 — 选件PROD

• 支持监测的音频标准和格式

• 模拟音频、数字AES/EBU、数字嵌入音频 - 选件AD

• 模拟音频和数字音频，此外还包括杜比数字、杜比数字 Plus 和杜比E - 选件DPE

• 测量和分析项目

• 自动眼图和抖动测量 - 选件PHY3

• 彩条和病理信号发生 - 选件GEN

• 数字数据分析 - 选件DAT

• ANC 数据查验器 - 选件DAT

• 同时输入监视 - 选件SIM

• 立体3D 视频监视 - 选件S3D

• 音频/ 视频延迟测量 - 选件AVD

泰克SEE AND SOLVETM 显示特性

利用仪器的FlexVuTM特性，各种会话(Session)窗口和状态显示均一目了然。

泰克公司的See and SolveTM显示特性能够简化诸如信号校准、 错误检测和内容校正之类的视频监视任务，使用户可以迅速地观察到已检测出的故障并且能够有效地进行故障查寻。

经过特别设计的会话(session)屏幕和状态显示能够提供简明而又全面的被测信号工作状态报告和内容参数的测量报告。

利用黑帧和冻结帧检测，可以将这样的故障以及其它各种错误均自动记录在出错日志中，并且可以作为报告提供。

可以对功能强大的出错日志记录进行配置，以提供各种告警状态，例如黑帧和冻结帧检测，这样可得到多达10000项事件的 详细报告，并且可以使用web浏览器传送这些报告或者通过前面板USB 接口将它们保存到闪存驱动器上。仪器发出的告警也可以激活接地小盒(ground closures)和SNMP陷阱，以简化多个节目的中心监视，同时向操作人员报告传输链路中是否出现了故障。

FlexVuTM的四分屏显示为您工作效率的提高提供了大的灵活性。与其它采用预定视图组合或仅含有限个选择方式的仪器不同，FlexVuTM使您能够按照您的特定需求和操作习惯创建多个视图显示。您可以对每一分屏进行配置以便于信号分析，例如可以设置为多个告警窗口和状态屏幕显示，或者为每一分屏设置不同的安全区刻度和光标指示，如此等等。

泰克公司的显示器采用了类似CRT 的清晰迹线质量显示，使波形和矢量监视明晰而无像素化的失真。在您熟悉的波形显示中，您可以按照RGB、YPbPr、YRGB格式或复合格式显示SD、 HD 或者3G-SDI(利用选件3G)信号。这些信号分量既可以按照并列方式显示，也可以按照叠加模式显示。对于复合模拟视频，您可以采用亮度、色度或者色度+ 亮度的滤波器来显示 NTSC 和PAL 信号。

在矢量显示中，用户可以选择不同的刻度、不同的彩色定标小盒(75% 或100%)和不同的彩色轴。

为编辑人员和彩色工作者提供的彩色校正成套工具

享有泰克公司专利的钻石、矛头和箭头色域显示图形，以及图像的加亮(Bright-up)显示。

享有泰克公司专利的钻石、分离钻石和箭头色域显示工具能够简化色域符合性的验证过程。

利用钻石和分离钻石显示工具，为您更容易地识别数字视频信号中的RGB 色域是否正确提供了方便。在箭头显示中，您能够快速查验数字视频信号在复合色域中的符合性。

在这些显示工具中，您可以按照您指定的符合性标准设置色域阈值，这样当色域超出您设定的阈值时会自动发出告警信息。 您还可以在仪器的图像显示中选择加亮(bright-up)方式，这样能够更容易地观察到图像中出现色域错误的部位。在仪器的图像显示中，利用灵活的安全区刻度指示，您可以迅速地对图形、 字幕或标题以及logo 图标进行布局。如果再利用FlexVuTM 显示，用户就能够观察到图像在两个或者更多的不同安全区刻度中的显示画面。

在WVR7200 中还新增了高级色域监视工具，即享有泰克公司专利的亮度合格矢量( L Q V T M ) 显示和矛头显示( 需要选件 RPOD)。它们可以和泰克公司特有的钻石和分离钻石色域显示组合使用，从而为精确的彩色色域调整提供完善的彩色色域监测工具。

利用仪器的FlexVuTM显示，您可以将各种色域显示图形组合起来，即您可以按照您的个人应用需求来定制这种组合后的色域显示。此外，您还可以将这样的设置作为仪器的预置项保存起来，以便日后迅速调用，这样就可以快速地从一种色域显示图形配置切换到另一种色域显示配置。

内容QA 和分配链路

在仪器的多分屏图像显示中，可以同时解码CEA708 和CEA608字幕。

WVR7200 可以将视频和音频信号中出现的各种错误配置为告警状态指示。也可以将节目素材中出现的错误载入日志记录并带有时间码标记，以便操作人员迅速查找该节目素材中的问题。这样在评测内容中的质量保证问题时可以节省大量时间。 同时还可以将节目素材中的各种错误以列表的方式载入文档， 而后通过仪器的网络接口或者USB 器件传送到您指定的设备 上。

仪器的图像显示可以检测和解码CEA708/608隐蔽字幕。利用仪器的多分屏图像显示，可以同时解码CEA708和CEA608 隐蔽字幕，查验节目素材中是否存在重要的元数据并进行解码。 图文电视的标题页面，既可以按照625 格式解码，也可以按照 OP47 附属数据解码。利用仪器灵活的安全区刻度指示，您可以迅速地对图形、字幕或标题以及logo图标进行布局。如果再利用FlexVuTM显示，用户就能够观察到图像在两个或者更多的不同安全区刻度中的显示画面。

如果信号在传输过程中出现了信号丢失，利用仪器的黑帧和冻结帧检测功能可以发现这类错误，并且能够在视频会话屏幕中或者出错日志记录显示窗口中非常直观地给出这类错误的告警提示。当然，也可以利用接地小盒(ground closure)或者通过 SNMP 陷阱触发器向操作人员报告这类错误的发生。

摄像机平衡调整

在仪器的多路输入模式中同时显示四路SDI 输入信号，其中每路信号均带有该路输入的标记。

在演播室或者转播车的现场节目制作中，为确保各台摄像机之间和各个场景之间具有相同的视觉感受，必须对各台摄像机进行匹配调整。利用WVR7200 的多路输入模式(Multiple Input mode)，在仪器的全屏模式(Full Screen mode)中，可以同时 监视多达四路SDI输入信号(四路输入模式需要选件2SDI)，这种显示方式对于摄像机的平衡调整是十分理想的，因为它便于操作者迅速查验各路输入的视频电平是否合适，以确保摄像机的输出保持一致。这种多路输入模式也适合于仪器的波形显示、矢量显示和闪电、钻石、箭头显示以及矛头(需要选件 PROD)显示模式，这样就可以在各种不同的显示模式中对输入视频进行比较。

优化声音质量的完善监视工具

带有李沙如显示的音频监视窗口，以及通道状态信息、响度会话 (Session)和音频会话(Session)分屏显示。

WVR7200 采用了高质量的数字过滤和过取样技术，从而确保了音频测量的准确性、可靠性和可重复性。为便于音频监视， WVR波形监测仪的音频选件具有音频格式的自动检测功能，并且可以灵活地将输入音频变换为模拟或数字音频输出以送往外接监听器件。

在音频显示窗口中，可以配置音频电平和相位监视的多种显示。用户可以配置具有多种刻度和冲击式的电平指示，从而可以监测多达16 个通道的嵌入音频电平。对于AES 音频和嵌入音频，利用带有相位相关表的音频电平条可以监测8个音频通道。在电平条显示中，还包含有音频故障、音频电平和杜比音频格式等信息。在李沙如显示中，可以选择被测试的音频通道对，并提供音频信号的X-Y坐标系的图形显示。在灵活的李沙如显示中，您可以选择任意两个音频通道间的相位显示图形。 在仪器的环绕声显示*1中，提供了被测系统中各个音频通道间相互关系的直观图示。

为保证节目与商业广告之间的音频响度始终保持一致，目前， 响度监测正成为节目中音频监测的一个重要组成部分。响度测 量是按照ITU-R BS.1770-2 标准进行的。在仪器的音频显示屏幕中提供有响度表，它能够给出短时间内和长时间(时间长度 可为无限)的音频响度测量结果。为适合于各种不同的电视标准，例如ATSC A/85、EBU R128和ARIB TR-B32等标准，您可以在配置菜单中设定简明的响度预置项。在仪器的响度会话(Session)窗口中，可以显示响度测量值随时间的变化曲线图示，时间长度从90 秒直至30 个小时。您也可以通过仪器的网络接口传送音频响度的测量结果，或者通过USB 接口保存在 U 盘上，以作为进一步的分析之用。

在仪器特定设计的音频显示窗口中，能够提供被测音频信号的 详尽测量结果，这使得WVR7200 波形监测仪成为完善的波形和音频监测仪之一。在仪器的音频会话显示中，给出了被测音频信号的摘要信息，其中包括每一音频通道的信号电平、音频故障和有效比特数。该仪器还可以提供音频控制包数据和通道状态显示，这是WVR7200 波形监测仪的一个重要特色。

杜比音频监视

带有环绕声显示的杜比音频监视窗口，以及杜比状态、响度会话 (Session)和音频会话(Session)分屏显示。

WVR7200 的选件DPE 支持解码杜比数字(AC-3)、杜比数字 Plus 和杜比E，该选件能够提供多达10 个音频电平表显示以及杜比数据流的相关表。可以将已解码的杜比流方便地转换为模拟音频输出或者数字音频输出。

在杜比音频状态显示(选件DPE)窗口中，提供了杜比音频的详 细信息即VANC元数据显示，您可以将对白归一化值与响度测 量结果进行比较。杜比E需要与其相伴的视频信号帧同步，因此，在保护带测量值中给出了按照杜比E帧序列的行、场定位的直接读数。用户可以配置杜比E保护带定时测量的容限值(选 件DPE)，并可以按照特定的保护带参数设置杜比E保护带定时和触发告警。

*1音频环绕声显示已得到Werksutten GmbH 和Co. KG (RTW)无线电技术公司 的授权。

全特性的同时输入监视，进一步增强监视功能

WVR7200 的同时输入模式，可以对输入信号和输出信号进行比较。

WVR7200的同时输入监视(选件SIM)特性将其多格式监视功能 提高到一个新的水平。这种功能可以帮助工作人员迅速地判断 某一视频质量故障究竟是原有输入信号中就存在还是由被测设备引入的。采用这种方式，工程技术人员就能够在传输链路中的每一点对其输入或输出信号进行比较，通过检测、诊断和查 找，从而迅速地解决该处视频设备所引入的技术故障。不仅如此，在视频格式转换过程中这一特性也是十分有用的，它可以透明地查验格式转换的质量状况。

利用FlexVuTM特性，可以十分灵活直观地将显示器配置为两路被监测输入信号的并列显示。用户既可以同时显示故障检测视窗，也可以同时给出状态报告、或提供告警信息、或提供故障日志记录。因此，SIM选件对于HD和SD节目的同时传输监视 是非常理想的监测工具。此外，在3D 立体三维内容制作和后 期制作应用中，它可以同时监视左眼信号和右眼信号，也同样是一款理想的监测工具。

可以将仪器的SyncVuTM特性与SIM模式组合起来以实现3D应 用，此时可以使用仪器的A 路输入监视左眼信号，而用B 路输入监视右眼信号。激活SyncVuTM特性后，在仪器的并列显示中，左眼显示和右眼显示是同步的。还有，如果此时分屏1 用来显示图像，那么分屏2 将自动也为图像显示，且与分屏1 有着完全相同的设置。这样便于用户迅速地对仪器进行相同的配置以用于左、右眼的3D 监视。

利用WVR7200的CaptureVu功能，您可以捕获、保存和传送一视频帧的数据，并可重建该数据的波形显示，这样，您就能将当前的实况信号与已捕获的视频数据进行比较，从而可以方便地查寻间断性故障，或者对远地站点的故障状态进行深入细致的分析。

在仪器的同时输入模式中，可以利用左眼和右眼信号的差值映像图显示和叠加图像显示来察看3D 视图。

带有选件S3D的WVR7200提供了3D信号的监视和显示功能。 3D 图像是由左眼和右眼两个视图组成的，它们分别来自两个独立的HD-SDI 信号，也可以由一路3G 的B 级格式信号所构成。还有，3D 信号还可以在一单个HD-SD 信号中传送，而左眼和右眼视图是并列的图像或者是上/ 下图像。仪器提供了各种各样的3D 监视模式，利用这些模式，可以帮助用户确定左眼和右眼视图之间的差异。根据左眼和右眼图像之间的这种视觉差异，则可以确定该图像中目标的深度。

为便于监视3D 图像，我们可以在仪器的图像模式中设置以下各种显示方式：

• 差值映像显示 - 它是L-R 或者R-L 即两个亮度视频信号相减后的图像显示，两图像之差产生了一种灰度级差值映像图，以这种方式观察左眼和右眼图像之间的差异。

• 红/ 青彩色立体图显示(Anaglyph Diplay) - 左眼图像显示为红色，右眼图像显示为青色，而相同的左、右目标则显示为单色。利用这种显示图形，用户可以区分左右目标之间的差异并量度图像中目标的深度。

• 绿/ 品红彩色立体图显示 - 左眼图像显示为绿色，右眼图像显示为品红色，而相同的左、右目标则显示为单色。

• 查验板显示(Checkerboard Display) - 在这种图像显示中， 一个来自左眼的图像块随后是来自右眼的图像块，呈现为一 个16 × 9 的查验板图案。这种显示图案有助于用户比较左眼和右眼图像之间的信号彩色和电平。

利用这些显示模式可以帮助用户比较左眼和右眼图像之间的视差，同时便于解释图像中目标的深度。

3D 立体测量

3D 左眼和右眼图像的RGB 波形显示，以及查验板图像和红/ 青彩色立体图显示。

为了测量图像中某个目标的深度(需要选件S3D)，可以将视差栅格(Disparity Grid)叠加在图像上，其中水平视差的测量值以占屏幕宽度的1%至15%表示；而垂直视差以屏幕高度的50%、 25% 或10% 表示，这些比例数都是用户可以选择的。通过水平位置和垂直位置控制以移动视差栅格在图像显示器中的位置，这样便于量度图像中目标的深度。

为了准确测量左眼图像和右眼图像之间的某一目标的水平视差，可以使用一组视差光标。测量读数以光标之间的像素差和目标视差的百分比来表示。

可用于3D 校准的四钻石显示

在四钻石显示模式中，提供了亮度、红、绿和蓝色分量的左右眼视差图形。

利用新型的享有泰克公司专利的四钻石图示图形(选件S3D)， 可以简化立体摄像机的校准，具体方法是：在四钻石显示模式中，沿着钻石显示的垂直线，即信号电平从0 至100%，分别观察左眼图像信号和右眼图像信号的亮度、红、绿和蓝视差直方图，如果被校准的两台摄像机的平衡良好，那么对于每一钻石图形而言，信号迹线均应是一条垂直的迹线。如果该迹线有所偏差，那么表明左眼和右眼图像之间存在着不平衡，这时应当调整摄像机的相关控制旋钮以进行平衡校正，直至该迹线成为垂直的。在节目的后期制作中也可以使用这种显示图形，以帮助编辑人员进行左眼和右眼图像的彩色校正。

为工程师和操作人员提供优异的数据分析功能

ANC 数据查验器和CaptureVu 提供了详细的内容分析。

WVR7200 的ANC 数据查验器(选件DAT)提供了业内的解决方案，即通过一种直观的ANC数据显示以帮助广播电视业主方便而又准确地查验所有必需的VANC数据是否存在以及它们的配置是否正确。

与其它解决方案相比较，WVR7200 的ANC 数据查验器能够帮助操作人员方便而又迅速地检查VANC数据是否存在以及有无错误。一旦发现VANC数据错误，ANC数据查验器就可以引导 工程师进入更加详细的数据内容视窗以作进一步的深入分析。

利用FlexVuTM特性，在每一图像分屏显示中均可显示不同的 CEA708/608 隐蔽字幕和单独的图文电视字幕。图文电视页面 可以按照WST 格式或OP47 格式解码。

利用辅助数据状态(Aux Data Status)显示窗口可以监视附属数据(包 括隐蔽字幕、时间码和AFD 等)。

在仪器的辅助数据状态显示(WVR7200的标准配置)中，提供了各种概要信息，其中包括按照SMPTE 2016标准的有效格式描述符(AFD)、视频索引宽高比、宽屏信令(WSS)、V-Chip、TSID、 CGMS-A、广播标志、CEA708/608 隐蔽字幕、图文电视以及时间码信息等。

目前在信号处理链路中，已为链路中的各个设备提供有各种各样的元数据。为使链路中的信号处理设备能够正确地处理信号，监视这些元数据是至关重要的。例如，正确的AFD格式能 够保证显示器宽高比的正确格式，自动A F D 刻度可用于 WVR7200 的图像显示以及可以很方便地监视二进制数据和察看文本说明。

WVR7200 还可以按照SMPTE 2020 标准监视嵌入在场消隐附属数据(VANC)区中的杜比元数据。

在数据列表显示(Datalist Display)中提供了逐个像素的详细信息。

WVR7200的选件DAT提供了数据表显示(Datalist Display)，它 能够显示HD/SD-SDI 和3G-SDI(需含选件3G)输入信号中实 际数据值的详细信息。利用这种显示，用户可以很方便地定位 查找输入信号中的协议错误。

在数据表视图的右边，给出了取样数据字的十六进制、十进制 或二进制的显示值，利用下列的彩色代码，可以十分方便地识 别各种类型的数据和错误：

• 绿 - 有效视频数据

• 蓝 - 行消隐区或场消隐区中的数据

• 白 - EAV、SAV 和其它保留数据字

• 黄 - 标称允许值以外的数据

• 红 - 非法数据值

在数据表视图的左边，以取样点的序号为横轴、以非内插的样点数据值为纵轴，给出了数字波形的图形显示。您可以按照视频模式或数据模式配置这种独特的显示。

在视频模式中，显示图形是以时间为横轴，纵轴显示Y、Cb、 Cr的偏离数值。如同波形显示一样，您同样可以配置为一个分 量、两个分量或全部三个分量显示。

物理层测量

眼图和抖动显示，以及物理层参数的自动测量。

当WVR7200 波形监测仪安装了选件PHY3后，它就为工程师提供了完善的物理层信号测量功能。

配置选件PHY3 后的WVR7200 具有物理层的基本分析性能。 它能够提供HD/SD-SDI 眼图显示、抖动测量以及电缆长度测 量。在眼图显示中，仪器可以提供易于理解的定时抖动和校准 抖动的直接读出值，用户还可以在10Hz 至100kHz 范围内选择各种抖动滤波器。用户也可以将仪器设置为定时抖动读数和校准抖动读数的同时显示方式，这样可以更加有效地查找抖动 的来源。在仪器的SDI状态显示中，提供了关键信号参数的测 量结果，例如信号强度、电缆损耗值以及享有泰克公司专利的 估算电缆长度测量值。如果再配备选件3 G ，那么就给 WVR7200 增添了显示3G 信号物理层测量的功能，以使您的仪器支持您未来进一步的应用需求。

利用仪器的FlexVuTM特性，用户能够同时显示出定时抖动和校准抖动的数值、电缆参数的测量结果以及显示各种不同形式的眼图，有助于快速诊断并排查与SDI定时抖动或与电缆衰减相关的各种故障。利用波形监测仪的无限余辉模式，还可以更加 容易地观察到物理层信号的眼开度。

此外，WVR7200(含选件PHY3)还可以自动测量眼图幅度、上 升/ 下落时间、过冲/ 下冲，并且提供抖动波形显示以观察与行频和场频相关的抖动。所有这些功能均能够帮助广播电视业主和网络运营商快速、有效地查找和诊断信号的质量问题。

带有选件GEN 的WVR7200 可以提供一些简单的测试信号发生器输出信号，包括各种视频格式的100%彩条、75%彩条和病理测试信号等。有了这些测试信号，就能够方便地进行信号通路的检验。

方便的系统定时监测

定时和闪电显示，简化了定时调整。

在处理视频素材时音频/ 视频间的同步是一个重要的课题。配备选件AVD 后的WVR7200 可以在一种条形指示器中显示A/V 延时。有了A/V 延时的具体测量读数，工程技术人员便于进行 A/V延时符合性查验以确保系统的正确定时。A/V延时测量是在服务中断时进行的，适合于模拟或数字音频和各种视频格式。 另外，需要使用TG700 以提供包含有音频和视频测试序列的 SDI信号，并将该信号送入被测系统再用WVR7200进行A/V延 时测量。

享有泰克公司专利的定时显示是通过一种简单的图形以指示输入信号和参考信号(或者是已保存的偏置参考)之间的相对定时， 这种X-Y 轴平面的显示图形为系统的A/V 定时调整提供了方便。

在闪电显示图形中能够提供亮度和色度幅度显示，利用节目开始处的彩条信号能够帮助用户验证各分量之间的定时。利用享有泰克公司专利的蝴蝶结显示(WVR7200的标准配置)可作为闪电显示定时测量的补充手段。在分量格式中使用一种特定的蝴蝶结测试信号，可以对各分量通道间的幅度和定时进行精确的测量。仪器的SCH相位显示可以帮助您迅速地验证复合模拟视频信号中的关键定时参数。

遥控面板

可以通过新设计的遥控面板(WVR8RFP)对WVR7200进行远程控制，该遥控面板和仪器自身的前面板有着相同的控制按钮和控制旋钮设置。这种新型的WVR8RFP 遥控面板能够使操作者远在1000 英尺之外对WVR7200 进行控制。WVR8RFP 遥控面板的供电是通过与仪器相连接的电缆取得的。用户也可以使用12V的外接直流电源为WVR8RFP遥控面板供电，这样就可以将电缆的连接长度延伸至4000 英尺。

仪器支持的视频输入和外接基准格式

支持的双链路格式

支持的3G 单链路格式

Tektronix(泰克公司)已被SRI 质量体系注册机构注册为ISO 9001 和 ISO 14001。

2PC-27631-0

技术与指标

WVR7200产品技术资料

技术特性

复合视频接口(选件CPS)

外接基准信号

监视器显示输出

*2 需要外接显示器。

串行数字波形垂直特性

频率响应

模拟复合波形垂直特性(选件CPS)

波形水平扫描特性

矢量特性

音频特性(可选功能)

数字音频(选件DPE 和AD)

模拟音频(选件DPE 和AD)

电源

物理特性

可选的配置功能

Tektronix(泰克公司)已被SRI 质量体系注册机构注册为ISO 9001 和 ISO 14001。

2PC-27631-0

型号及配件

型号属于 WVR7200 波形监测仪 系列：
