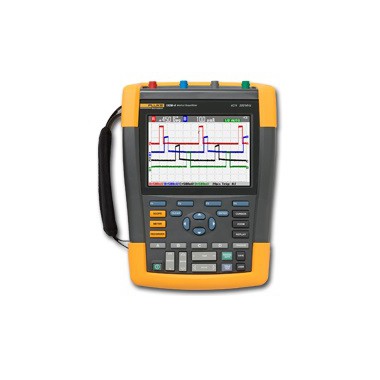

美国福禄克 FLUKE 190M Medical ScopeMeter® 便携式示波器
190M Medical ScopeMeter® 便携式示波器是一款高性能便携式示波器，基于 Fluke 和 Fluke Biomedical 以往的示波器，通过与您这样的实际客户合作研制而成。
市面上台具有 CAT III 1000 V/CAT IV 600 V 额定值的示波器
增加的深度储存：每次追踪波形捕捉可获得 10,000 点，使您可以详细检查波形的每个细小部分。
新的电池仓门便于更换电池，选配充电器提供更换其他电池的能力。
通过环境测试，符合 IP-51 防尘和防滴额定值，并可承受 3 g 振动或 30 g 震动
隔离 USB 主机端口，可直接将数据储存至 USB 储存装置
安全插槽：在无人值守时使用 Kensington R 锁锁住示波器
| 主要特点：两个或四个电气隔离输入快速采样率，双通道同时工作，高达 2.5 GS/s 及 400 ps 分辨率深度储存：每次通道波形捕捉可获得 10,000 个样本，使您可以放大细节（示波器模式）双通道型号专用 5000 计数数字万用表双通道型号通过示波器 BNC 输入测量四个仪表测量项目即触即测 (Connect-and-View™) 触发功能，对快速、慢速甚至复杂的信号进行智能、自动触发使用 FFT 分析的频谱高分辨率、非隔行扫描视频智能平均功能ScopeRecord 滚动模式为每个输入通道提供 30,000 点，并可捕捉波形样本数据长达 48 小时TrendPlot，趋势测量读数长达 22 天先进的自动测量、功率（Vpwm、VA、W、PF）和时间（mAs、V/s、w/s）两个 USB 端口便于在 USB 记忆装置上传输数据至个人计算机和储存无限波形、捕捉的屏幕及仪器设置新型高性能锂离子电池技术提供了市面上长的电池寿命使用选配外接电池充电器为备用电池充电易于使用的电池仓门，可用于在现场快速更换电池安全插槽可用于在无人值守的情况下使用 Kensington 锁锁住示波器通过环境测试，符合 IP-51 且可承受 3 g 振动或 30 g 震动 |
技术与指标
| 示波器型号 | ||
| 190M-2 | 190M-4 | |
| 垂直偏转 | ||
| 通道数量 | 2 | 4 |
| 带宽 | 200 MHz | |
| 上升时间 | 1.7 ns | |
| 示波器输入数量 | 2 个输入通道加外部触发器 | 4 个输入通道 |
| 通道架构 | 所有输入均彼此完全隔离，并与接地输入隔离，可以按任何组合启动 | |
| 输入耦合 | 带有地面指示器的 AC 或 DC | |
| 输入灵敏度 | 2 mV/div 至 100 V/div，以及变量衰减 | |
| 带宽限制器 | 用户可选：20 kHz、20 MHz 或全带宽 | |
| 正常/反转/变化 | 在每个输入通道上分别切换 | |
| 增大的偏置范围 | 目前不提供 | |
| 输入电压 | CAT III 1000 V/CAT IV 600 V 额定值，请参阅“一般规格”中的详细信息 | |
| 垂直分辨率 | 8 位 | |
| 精度 | 读数的 ±（2.1 % + 0.04 x 范围/div）（在 5 mV/div 至 100 V/div 时） | |
| 输入阻抗 | 1 MΩ ± 1 % // 15 pF ± 2 pF | |
| 水平 | ||
| 大实时采样率（同时采样） | 2.5 GS/s (2ch) | 2.5 GS/s (2ch)1.25 GS/s (4ch) |
| 记录长度 | 每个通道多 10,000 个样本 | |
| 时基范围 | 2 ns/div 至 4 s/div | |
| 1-2-4 序列中的时基使用 ScopeRecord™ 滚动模式可实现更慢速的时间/分割设置（参见“记录仪模式”） | ||
| 大记录长度 | 在示波器模式下每个通道 10,000 个样本； | |
| 在 ScopeRecord™ 滚动模式下每个通道 30,000 点（参见“记录仪模式”） | ||
| 定时时间准确度 | ±（读数的 0.01 % + 1 像素） | |
| 干扰捕捉 | 每个通道上 8 ns 峰值探测（使用实时采样和数据压缩，采用任何时基设置） | |
| 显示和采集 | ||
| 显示屏 | 153 mm (6 in) 带有 LED 背光的全色 LCD | |
| 显示模式 | 任意渠道组合；平均开/关；回放 | |
| 可见屏幕宽度 | 示波器模式下水平方向 12 个分割 | |
| 数字余辉模式 | 关/短/中/长/无限和包络模式 | |
| 波形数学 | A + B、A – B、A x B，均可由用户选择合成比例；A 与 B（X-Y 模式）；使用 FFT 分析的频谱 | |
| 采集模式 | 正常、平均、自动、单次激发、ScopeRecord™ 滚动、干扰捕捉、带有自动通过/失败测试功能的波形比较；回放 | |
| 触发器和延迟 | ||
| 源 | 输入 A、B 或外部（通过仪表输入） | 输入 A、B、C 或 D |
| 模式 | 自动 Connect-and-View™、自由振荡、单次激发、边缘、延迟、双重斜率、视频、视频行、可选脉冲宽度（仅通道 A）、N 周期 | |
| 即触即测（Connect-and-View™）功能 | 先进的自动触发功能可识别信号模式、自动设置并持续调整触发、时基和幅值自动显示复杂和动态信号（如电机驱动和控制信号）的稳定波形如果需要，可以关掉 | |
| 视频触发（在通道 A 上） | NTSC、PAL、 PAL+、SECAM；包括场 1、场 2 和行选择 | |
| 高分辨率、非隔行扫描视频 | 带行选择的非隔行扫描视频，用于14 kHz 至 65 kHz 范围的行频率 | |
| 脉冲宽度触发 （在通道 A 上） | 按时间限定脉冲宽度允许触发 < t、> t、= t、? t，其中 t 可以按 0.01 div 或50 ns 的小步幅选择 | |
| 时间延迟 | 1 个触发前视图的完整屏幕，或多100个屏幕的触发后延迟 （= 1,200 分隔） | |
| 双重斜率触发 | 触发上升和下降边缘 | |
| N 周期触发 | 在第 N 次触发事件时触发；N 设置为 2 至 99 范围 | |
| 自动捕捉 100 个屏幕 | ||
| 在示波器模式下，无需特定的用户设置，仪器就可始终记住后 100 个屏幕。发现异常时，可以按“回放”按钮多次回顾完整序列的屏幕事件。仪器可以设置为在发生干扰或间歇异常时触发，并将在“照护”模式下运行，捕捉 100 个特定事件 | ||
| 回放 | 手动或连续回放。显示捕捉的 100 个屏幕为“实时动画”或处于手动控制状态。每个屏幕有日期和时间戳 | |
| 回放储存 | 两组 100 个屏幕，每组均可在内部保存，用于稍后的调用和分析；可通过 USB 主机端口直接将其他组储存至外部闪存驱动器 | |
| FFT - 频谱分析 | ||
| 使用快速傅里叶变换显示示波器波形的频率成份 | ||
| 窗口 | 自动、汉明、汉宁或无 | |
| 自动窗 | 对已采集的波形进行数字重新采样，以获取 FFT 合矢量的佳频率分辨率 | |
| 垂直标度 | 线性/对数（以伏特或安培为单位） | |
| 频率轴 | 对数频率范围自动设置为示波器时基范围的函数。 | |
| 波形比较和通过/失败测试 | ||
| 波形比较 | 提供参考波形的储存和显示，以目视比较新采集的波形。参考从采集的波形得出，并且可以在便携式示波器上或在外部使用 FlukeView 软件修改。 | |
| 通过/失败测试 | 在波形比较模式下，便携式示波器可以设置为仅在回放记忆库中储存匹配（“通过”）或不匹配（“失败”）的采集波形，以进行进一步分析 | |
| 自动范围测量 | ||
| Vdc、Vac rms、Vac+dc、Vpeak max、Vpeak min、Vpeak to peak、Aac、Adc、Aac+dc、频率（以 Hz 为单位）、上升时间（使用光标）、下降时间（使用光标）、相位（在任何 2 个输入之间）、脉冲宽度（正/负）、工作周期（正/负）、温度 °C、温度 °F（不适用于日本）、dBV、dBm 至 50 Ω 和 600 Ω | ||
| 先进的电力和电机驱动功能 | V/Hz 比率（仅 190-x02）、功率因数 (PF)、瓦特、VA、反应性 VA、VPWMac 和 VPWM (ac+dc)，用于脉宽调制型驱动和变频器 | |
| 先进功能 | mA*s（电流随时间的变化，在光标之间）；V*s（电压随时间的变化，在光标之间）；W*s（能量，在光标之间） | |
| 光标测量 | ||
| 源 | 在任何输入波形或数学合成波形上（排除X-Y 模式） | |
| 双重水平线 | 光标 1 和光标 2 之间的电压，光标之间的电压 | |
| 双重垂直线 | 光标之间的时间、光标之间的 1/T（以 Hz 为单位）、标记之间的电压、带标记的上升时间、带标记的下降时间；光标之间的 Vrms、光标之间的瓦特 | |
| 单一垂直线 | 光标位置的小至大以及平均电压；FFT 频率合矢量中单个频率成份的频率和 rms 值。 | |
| 缩放 | 范围从完整记录概览到放大至样本级别，在任何记录长度 | |
| 仪表模式 | ||
| 190M-2 | 190M-4 | |
| 仪表输入 | 通过 4 mm 香蕉式输入，与示波器输入和示波器接地完全隔离 | 通过 BNC 示波器输入 |
| 读数数目 | 一次一个 | 多同时 4 个 |
| 大分辨率 | 5,000 个 | 99 个 |
| 输入阻抗 | 1 MΩ ± 1 % // 14 pF ± 2 pF | |
| 先进仪表功能 | 自动/手动量程，相对测量（零参考）， TrendPlot™ 记录 | |
| 指定准确度在 18 °C 至 28 °C 温度范围内有效每低于 18 °C 或高于 28 °C 一度，指定准确度增加 10% | ||
| 电压 | ||
| Vdc 准确度 | ±（0.5 % + 5 个计数） | ±（0.5 % + 5 个计数） |
| Vac 真有效值准确度 15 Hz 至 60 Hz： 60 Hz 至 1 kHz： 60 Hz 至 20 kHz： | ±（1 % + 10 个计数）±（2.5 % + 15 个计数） | ±（1.5 % + 10 个计数）±（2.5 % + 15 个计数） |
| Vac+DC 真有效值准确度 15 Hz 至 60 Hz： 60 Hz 至 1 kHz： 60 Hz 至 20 kHz： | ±（1 % + 10 个计数）±（2.5 % + 15 个计数） | ±（1.5 % + 10 个计数）±（2.5 % + 15 个计数） |
| 电压表范围 | 500 mV、5 V、50 V、500 V、1,000 V | |
| 电阻 | ||
| 量程 | 500 Ω、5 kΩ、50 kΩ、500 kΩ、5 MΩ、30 MΩ | 此型号不提供这种特性/功能 |
| 精度 | ±（0.6 % + 5 个计数） | |
| 其他仪表功能 | ||
| 连续性 | < 50 Ω (± 30 Ω) 时开启蜂鸣器 | 此型号不提供这种特性/功能 |
| 二极管测试 | 高 2.8 V | |
| 电流 (A) | Adc、Aac、Aac+dc，使用选配电流钳或电流分流器比例因数：0.1 mV/A、1 mV/A 至 100 V/A 和 400 mV/A | |
| 温度 | 带选配附件。比例因数 1 °C/mV 或 1 °F/mV | |
| 记录器模式 | ||
| 190M-2 | 190M-4 | |
| ScopeRecord™ 滚动模式 | ||
| 双重或多重输入波形储存模式，使用深度储存 | ||
| 来源和显示 | 输入 A、输入 B、双重所有通道同时采样 | 输入的任何组合，高 4 个渠道所有通道同时采样 |
| 带宽 | 20 MHz 或 20 kHz，用户可选 | |
| 存储深度 | 30,000 个数据点，每个均保留小/大信息对 | |
| 小/大值 | 小/大值根据以高采样率测量的样本创建保证干扰的捕捉和显示 | |
| 记录器模式 | 单扫，连续滚动，触发时开始（通过外部），触发时停止（通过外部）， | 单扫，连续滚动，触发时开始（通过任何通道），触发时停止（通过任何通道）， |
| 触发时停止 | ScopeRecord 模式可以通过任何输入通道（通过外部的 190M-2 系列）由单个触发事件停止，或由重复性触发信号的中断停止 | |
| 水平标度 | 从开始的时间，一天的时间 | |
| 缩放 | 范围从完整记录概览到放大至样本级别，在任何记录长度 | |
| 储存器 | 二个多重输入 ScopeRecord 波形可以内部储存，以供稍后调用和分析通过 USB 主机端口直接储存至外部闪存驱动器 | |
| ScopeRecord™ 滚动模式采样率和记录时间跨度 | ||
| 时基范围 | 5 ms/div ~ 2 min/div | |
| 记录的时间跨度 | 6 sec ~ 48 hr | |
| “查看全部”模式下的时间/分隔 | 0.5 s/div ~ 4 h/div | |
| 干扰捕捉 | 8 ns | |
| 采样率 | 125 MS/s | |
| 分辨率 | 200 µsec ~ 4.8 sec | |
| Trendplot™ 记录 | ||
| 多通道电子无纸记录器 以图形方式绘制、显示和储存多四个自动范围测量或 DMM 读数随时间变化的结果 | ||
| 来源和显示 | 对任何输入通道，或 DMM 读数（双通道仪器）进行的任何范围测量组合 | |
| 存储深度 | 每个测量 18,000 个点（组），每个记录的样本点包括一个小值、一个大值和一个平均值，以及一个日期和时间戳 | |
| 量程 | 正常视图：在查看全部模式下 5 s/div 至 30 min/div：5 min/div 至 48 hr/div（总体记录概览） | |
| 记录的时间跨度 | 多达 22 天，分辨率为 102 秒 | |
| 记录模式 | 连续记录，从 5 s/div 开始，采用自动记录压缩 | |
| 测量速度 | 每秒 3 项自动测量或更多 | |
| 水平标度 | 从开始的时间，一天的时间 | |
| 缩放 | 多 64 倍缩小以概览完整记录，多 10 倍放大以获取多细节 | |
| 储存器 | 二个多重输入 TrendPlot 记录可以内部储存，以供稍后调用和分析通过 USB 主机端口直接储存至外部闪存驱动器 | |
| 光标测量 - 所有记录器模式 | ||
| 源 | 任何波形显示模式（Scope、ScopeRecord 或 TrendPlot）下的任何波形追踪 | |
| 双重垂直线 | 光标可用于确定记录中任何数据点的小、大或平均值，可显示光标之间的时间、从开始的时间或时间 | |
| 一般规格 | ||
| 190M-2 | 190M-4 | |
| 输入电压范围 | ||
| 额定大浮动电压 | CAT III 1000V/CAT IV 600V（任何触点与接地电平之间的大电压） | |
| 大探头电压 | CAT III 1000V/CAT IV 600V（任何触点与接地电平之间的大电压） | |
| 大 BNC 输入电压 | CAT IV 300 V（BNC 输入上的直接大电压） | |
| 仪表输入上的大电压 | CAT III 1000V/CAT IV 600V（安全设计香蕉式输入连接器） | |
| 储存器保存和调用 | ||
| 储存单元位置（内部） | 15 波形储存加 2 记录储存 | |
| 15 波形储存位置 | 存储范围追踪波形数据（每个2 个追踪），加屏幕副本及相应设置 | |
| 两个记录储存 | 每个可能包含：一个 100 屏幕回放序列，或一个 ScopeRecord 滚动模式记录（2 个追踪），或一个多 4 项测量的 TrendPlot 记录 | |
| 外部数据储存 | 在个人计算机上，使用 FlukeView™ 软件，或通过 USB 主机端口直接储存至外部闪存驱动器（大 2 GB） | |
| 屏幕副本 | 在个人计算机上，使用 FlukeView™ 软件，或内部（在仪器中），可以通过 USB 主机端口以 .BMP 文件格式复制到外部闪存储存驱动器 | |
| 易失性 | 测量数据初储存在 RAM 中，由主电池维护，在更换电池时有 30 秒备用电源储存数据时，这将写至非易失性闪存 ROM 中 | |
| 实时时钟 | 为 ScopeRecord、100 屏幕加放序列和 TrendPlot 记录提供日期和时间戳信息 | |
| 包装箱 | ||
| 设计 | 紧固耐用、防震，带有一体式保护皮套。附手带和挂带，支持 Kensington 锁，可在无人值守时锁住仪器 | |
| 防滴、防尘 | IP 51根据 IEC529 | |
| 震动和振动 | 震动 30 g，振动（正弦）3 g（根据 MIL-PRF-28800F 类别 2） | |
| 显示器尺寸 | 127 mm x 88 mm（对角 153 mm/6.0）LCD | |
| 分辨率 | 320 x 240 像素 | |
| 对比度和亮度 | 用户可调整，温度补偿 | |
| 亮度 | 使用电源适配器通常200 cd/m2，使用电池通常90 cd/m2 | |
| 机械数据 | ||
| 尺寸 | 265 mm x 190 mm x 70 mm（10.4 x 7.5 x 2.8 英寸) | |
| 重量（包括电池） | 2.1 kg (4.6 lb) | 2.2 kg (4.8 lb) |
| 电源 | ||
| 线路功率 | 附电源适配器/电池充电器 BC190，版本视国家/地区而定 | |
| 电池电源 | 可充电双重容量锂离子电池（包括）。可通过仪器后方易于使用电池仓门更换电池。 | |
| 电池类型（包括）和容量 [+选配电池] | BP290；2400 mAh[BP291 (4800 mAh) 选配] | BP291；4800 mAh |
| 电池充电指示器 | 电池带有用于外部充电器的内置状态指示器，位于仪器屏幕上电池状态指示器的旁边 | |
| 电池工作时间（背光调低） | 长可使用BP290四小时（包括在内）长可使用BP291八小时 （选配） | 长可使用BP291七小时（包括在内） |
| 电池充电时间 | 使用 BP290 2½小时；使用 BP291 5 小时 | 五小时 BP291 |
| 电池省电功能 | 自动“关闭电源”功能，关闭电源时间可调；自动“关闭显示”功能，关闭电源时间可调；屏幕电池电量指示器 | |
| 安全 | ||
| 合规 | EN61010-1-2001，污染等级 2；CAN/CSA C22.2，第 61010-1-04 号，已获批准；UL61010B；ANSI/ISA-82.02.01 | |
| 环境 | ||
| 工作温度 | 0 °C ~ + 40 °C；+ 40 °C ~ + 50 °C 不包括电池 | |
| 储存温度 | -20 °C ~ +60 °C | |
| 湿度 | 10 °C ~ + 30 °C:95 % 相对湿度（无冷凝）；30 °C ~ + 40 °C:75 % 相对湿度（无冷凝）；40 °C ~ + 50 °C:45 % 相对湿度（无冷凝）。 | |
| 大工作海拔高度 | 高达 2,000 m (6666 ft)（CAT IV 600 V，CAT III 1000 V）；高达 3,000 m (10,000 ft)（CAT III 600 V, CAT II 1000 V） | |
| 大储存海拔高度 | 12 km (40,000 ft) | |
| 电磁兼容性 (EMC) | EN 61326 (2005-12) 发射和抗扰度 | |
| 设备接口 | 提供两个 USB 端口。端口与仪器的浮动测量电路完全隔离；USB 主机端口直接连接至外部闪存驱动器（高 2 GB），以储存波形数据、包括数据和设置信息的完整数据组、仪器设置和屏幕副本提供迷你型 USB-B，允许与个人计算机互联，以进行远程控制和在个人计算机控制下传输数据 | |
| 探头校准输出 | 专用探头校准输出，提供参考触点，与任何测量输入通道完全隔离 | |
| 保修 | 主要仪器三年（部件和人工），附件一年 | |
| 随附附件 | ||
| 电池充电器/电源适配器 | BC190 | |
| 锂离子电池组 | BP290 (2400 mAh) | BP291 (4800 mAh) |
| 电压探头组。每个组包括接地引线、勾夹、接地弹簧和探头尖端绝缘套管 | VPS410（一个红色，一个蓝色） | VPS410（一个红色，一个灰色，一个蓝色，一个绿色） |
| 测试引线 | TL175（一个红色，一个黑色），带测试销 | （不适用） |
| 其他 | 仪器附手带；挂带（用户可选择左手款或右手款）；储存于 CD-ROM 上的多语言用户手册；FlukeView® 演示套件（有功能限制）；用于连接个人计算机的 USB 接口缆线 | |
型号及配件
| 型号名称 | 描述 |
| 190M-4 | 4 通道 Medical ScopeMeter® 便携式示波器 包含：
|
| 190M-2 | 2 通道 Medical ScopeMeter® 便携式示波器 包含：
|
| 测试导线、探头和夹子 | |
| TL175 | TwistGuard™ 安全设计测试引线组（1 组红色，1 组黑色） |
| VPS410-B | 电压探头组，10:1，300 MHz，一组蓝色 |
| VPS410-G | 电压探头组，10:1，300 MHz，一组灰色 |
| VPS410-R | 电压探头组，10:1，300 MHz，一组红色 |
| VPS410-V | 电压探头组，10:1，300 MHz，一组绿色 |
| 电池、充电器、电源 | |
| BP290 | 锂离子电池组，2400 mAh |
| BP291 | 锂离子电池组，4800 mAh |
| EBC290 | 用于 BP290 和 BP291 的外接电池充电器 |
| 便携箱 | |
| C290 | 适用于 II 系列的硬壳防护便携箱 |
| 其他备件 | |
| MA190 | 医疗附件包（包括 50 欧姆 BNC 馈通，50 欧姆 10:1 衰减器馈通、1 欧姆分流器、50 欧姆分流器、50 欧姆同轴电缆、线头 BNC 对 4 mm 香蕉式适配器、两个母头对母头 4 mm 香蕉式插头适配器） |
| 软件 | |
| SW90W | Windows 版 FlukeView 软件（完整版） |
