美国福禄克 FLUKE 高量程安全壳监测器

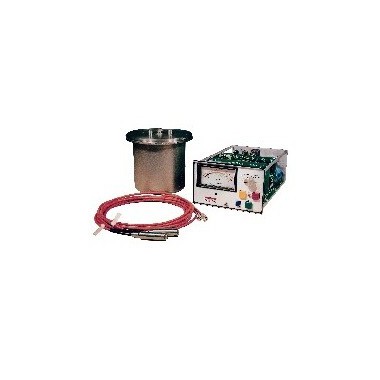

875 型高量程安全壳监测器包含探测器、读出器和通过围阻墙内的密封贯穿件连接的电缆（金属管内）。
系统运行时，探测器/读出器的间隔长达 500 英寸或甚至更长。通常冗余探测器/读出器会组合使用。 为保证探测器/电缆/读出系统的完整性，每隔 17 分钟将自动启动电子核查源。如果核查成功，则绿色的前面板失败指示灯将一直亮着。一旦核查失败，则将启动继电器闭合（失效保护）并关闭绿色的失败指示灯。 读出器上的通道“测试”按钮将发出测试警报灯和继电器操作的信号。 如果读出器与电池连接，一旦交流输入失败，系统将自动切换至此电源。 |
主要特点
|
探测器（877 型）
877 型探测器是全密封的三端堆积式平行板防护电离室，在饱和模式下运行。在安全壳内使用时，所有外表面均为 316 不锈钢。采用堆积式板构造无需给电离室加压，即使气密性下降也不会影响灵敏度。提供不锈钢安装支架。利用两个全密封的焊接连接器进行电气连接。878-1 -9 型耐辐照电缆（在不锈钢管道内）在探测器和安全壳贯穿件之间使用。
读出器（876A 型）
读出器在镜像的 4 英寸面板仪表上显示出七个数量级的对数范围。每个读出器包含其自有的独立电源、双重独立辐射警报（其中每个均可以设置为刻度中的任何范围），以及与电子核查源独立的故障警报。警报电路可驱动 Form C，5-amp 失效保护继电器触点。当安全壳中的辐射等级超过 1 R/h 时，常见的操作方式是将低辐射警报设定点设置在小刻度以初始化可选外部记录仪的操作。辐射警报可用于手动或自动重置模式。显示屏可以扩增一个选择开关，用以显示全刻度中三个连续的数量级。876-1-55 型机箱中多可以安装两个读出器，并且有一个标准 19 英寸开口。
技术与指标
| 探测器（型号 877）规格 | |
| 探测到的辐射： | 60 keV 以上的光子 |
| 量程 | 1 R/h 至 107 R/h。相当于超过 108 R/h 的混合辐射表面组织剂量 |
| 典型能量响应 | ± 20%，从 80 keV 到 2 MeV |
| 灵敏度 | 标称 7 x 10-11 amps/R/h |
| 校准 | 60Co，在前五个数量级的每一个中分别有一个校准点 |
| 设计标准 | 符合 NRC 管理导则 1.97；符合 NRC 管理导则 1.89/1.100 和 IEEE 323 (1974)。提供测试报告 |
| 构造 | 全密封的不锈钢外表面。不包含任何有源电子设备。填充 1 个大气压的空气的电离室 |
| 尺寸（包括安装托架）： | 9 (w) x 10 (d) x 12.5 (h) 英寸 (22.86 x 25.4 x 37.75 cm) |
| 重量： | 18 lb (8 kg) |
| 运输重量： | 35 lb (16 kg) |
| 总积分剂量： | 2 x 108 rad + 10% 余量 |
| 读出器（型号 876A）规格 | |
| 仪表 | 七个数量级，镜像对数刻度，安装面板。4 in (10 cm) 跨度，90° 弧度 |
| 量程 | 使用功能开关可以选择所有操作范围或任意三个连续数量级的操作范围进行显示 |
| 设计标准 | 符合 NRC 管理导则 1.89/1.100 和 IEEE 323 (1974)。提供测试报告 |
| 连接器 | 安装位置： 均安装在后面板上提供信号输入的探测器： BNC高压输出至探测器： BNC警报输出： 26 针军用 (MS)记录器输出： 10 针军用计算机输出： 10 针军用电池输入： 10 针军用交流功率输入： 3 针军用 |
| 警报功能 | 两个独立辐射警报和一个故障警报，分别有一个相关联的前面板指示灯和 Form C，5-amp 交流型正常励磁继电器输出。辐射警报可以选择手动或自动重置。每个辐射警报均在前面板后方进行设置，并可设置为量程中的任意点。按下辐射警报信号指示灯可使得仪表指示设定点 |
| 测试功能 | 电子核查源 (ECS) 测试可通过按下 ECS 按钮而手动启动，也可通过 ECS 电路每 17 分钟自动启动一次。核查电极完整性和探测器的电子操作、电缆、电压和探测器输出测量功能。每次成功的核查都会点亮绿色指示灯，直到下次核查为止。失败的测试则会熄灭绿色故障指示灯，并启动故障继电器状态更改。通道测试按钮使用户可以将大于满刻度的信号导入仪表/警报电路。测试警报驱动、继电器、面板指示灯和仪表电路 |
| 记录器输出 | 0 至 1 VDC |
| 计算机输出 | 0 至 5 VDC |
| 电源要求 | 标准： 120 VAC，60 Hz，0.2 A可通过特殊订单提供： 240 VAC，50 Hz辅助电源： 22 至 32 VDC电源选择： 大可将 0.6 A 连接至装置，并在不提供交流电时使用 |
| 尺寸： | 8.5 (w) x 15.5 (d) x 5.25 (h) 英寸 (21.6 x 39.4 x 13.4 cm) |
| 重量 | 20 lb (9 kg) |
| 装运重量 | 35 lb (16 kg) |
型号及配件
| 型号名称描述875高量程安全壳监测器，包括： 探测器 (877)读出器 (876A)耐辐照电缆 (878-1-9) |
