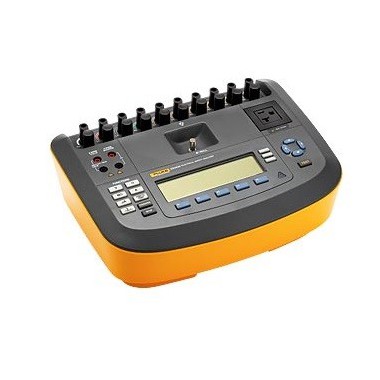

美国福禄克 电气安全分析仪 FLUKE ESA620
ESA620 电气安全分析仪是新一代手动便携式测试仪的代表，适用于负责测试医疗设备的医学技术人员和临床工程师。
这款功能齐全的分析仪标配有用于两线法保护接地测量的测试导线，并且可选配用于四线法保护接地测量的测试导线，帮助您节省时间。另外，20-A 仪器的插座使技术人员可测试需要此电流范围的设备，而不仅仅限于测试 15-A 设备。（仅限美国）
新的 DSP 技术提高了在标准指定量程内进行漏电流测量的精度，而直观的界面将能够引导用户顺利完成测试。ESA620 具有一个大显示屏，可快速、清晰地显示所执行的测试、测试的相关标准、被测设备的插座状态和结果。
ESA620 配备了十个心电图 (ECG) 接线柱，可模拟心电图和性能波形，这样只需一次连接，即可在病人监控仪上进行电气安全测试与心电图基本测试。该设备配备了标准的 USB 接口，可进行计算机控制和数据传输。若配合可选的 Ansur 计算机软件插件使用，ESA620 可实现检测程序的标准化，以及获取测试结果、保存和打印报告。当配合 Ansur 使用时，ESA620可实现自动化操作，包括获取测试结果并与标准值对比，重要的是，这样能使这款手动设备获得只有高端型号才具有的精湛性能，而价格只有它们的一半。
主要特点
符合多个标准
三种测试负载
漏电流测量范围更广，高可达 10,000 µA
仅交流、仅直流和真有效值漏电流读数
应用部件（导联隔离）上的 100 % 和 110 % 电源电压测试
5 种不同的绝缘测试
DSP 滤波技术
20 A 设备电流
更多应用部件选择
心电图和性能波形
经改善的用户界面
使用方便的应用部件连接
应用部件连接中采用了绝缘接线柱
2- 或（可选）4 线接地线电阻测量
可调对比度的大显示屏
人机工程学
可选的 Ansur 插件软件
CE、C-TICK 认证和美国及加拿大的 CSA 标准
技术与指标
| 规格 | |
| 可用模型 | ESA620 具有多种不同的型号，根据特定的国家或地区可采用不同的测试插座或电源线 注意：ESA620 只能选用一种电源电压：120 V 或 230 V。ESA620 不能选用双电源工作电压。 |
| 电压有效测试选项 | 电源，可接触部分和点对点 |
| 电源 | 量程120 V 型号：90 V 至 132 V 交流有效值220 V 型号：180 V 至 264 交流有效值测量L1 对 L2， L1 对接地线， L2 对接地线精度±（2 % 读数 + 2 LSD） |
| 可接触部分 | 量程0 V 至 300 V 交流有效值精度±（2 % 读数 + 2 LSD） |
| 点对点 | 量程0 V 至 300 V 交流有效值精度±（2 % 读数 + 2 LSD） |
| 接地电阻 | 两端子模式测试电流/量程和精度>200 mA 交流电：0 O 至 2 O ±（2 % 读数 + 0.015 O） 10 至 25 A 交流电 典型：0 O 至 0.2 O ±（2 % 读数 + 0.015 O）0.2 O 至 2.0 O ±（5 % 读数 + 0.015 O）四端子模式测试电流/量程和精度>200 mA 交流电：0 O 至 2 O ±（2 % 读数 + 0.005 O） 10 至 25 A 交流电 典型：0.0 至 0.2 O ±（2% 读数 + 0.005 O 0.2 至 2.0 O ± (5% 读数 + 0.005 O）电阻测试接地电阻和点对点 |
| 设备电流 | 模式交流有效值 (AC RMS)量程/精度0 A 至 20 A ：± 5 % 读数 ±（2 数字或 0.2 A，以较大值为准）占空系数15 A 至 20 A，5 分钟开启/5 分钟关闭 10 A 至 15 A，7 分钟开启/3 分钟关闭 0 A 到 10 A 连续 |
| 漏电流 | 模式 *交流 + 直流（真有效值） 仅限交流 仅限直流患者负载选择（输入阻抗）AAMI ES1-1993 图 1 IEC 60601：图 15 IEC 61010：图 A-1波峰系数= 3量程0 µA 至 199.9 µA 200 µA 至 1999 µA 2 µA 至 10 mA频率响应/精度直流至 1 kHz：±（1 % 读数 + 1 µA 或 1 LSD，以较大值为准） 1 kHz 至 100 kHz：±（2 % 读数 + 1 µA 或 1 LSD，以较大值为准） 100 kHz 至 1 MHz：±（5 % 读数 + 1 µA 或 1 LSD，以较大值为准）MAP 电压其他的残余漏电流高达 4 µA，120 V 交流，以及 8 µA，240 V 交流漏电流测试接地（接地线） 机箱（外壳） 患者（导联对地） 患者辅助（导联对导联） 应用部件上的电源（导联隔离） 直流设备 直流应用部件 交流设备 交流应用部件 可接触部分应用部件上的电源对于 IEC 60601，在 230 V 时为电源电压的 110 %测试电压对 AAMI，依照 AAMI，在 115 V 时为电源电压的 100 % 依照 62353，在 230 V 时为电源电压的 100 %注意：对于交流和直流应用部件漏电流测试，按照 62353 针对额定电源电压补偿漏电流值。因此，为其它漏电流指定的精度不适用。这些测试期间给出的实际漏电流读数会更高 |
| 差分漏电流 | 量程50 µA 至 199 µA 200 µA 至 1999 µA 2 mA 到 20 mA精度± 10 % 读数 ±（2 数字或 20 μA，以较大值为准） |
| 绝缘电阻 | 量程/准确性0.5 MO 到 20 MO ：±（2 % 读数 + 2 倍精度） 20 MO 到 100 MO ：±（7.5 % 读数 + 2 倍精度）电源测试电压500 V 直流电 250 V 直流电绝缘电阻测试电源-PE、AP-PE、电源-PE、电源-NE（非接地可触导电部件）和 AP- NE（非接地可触导电部件）大负载电容1 µF |
| ECG 性能波形 | 精度± 2 % ± 5 % 仅适用 2 Hz 方波的振幅，在 1 mV 导联 II 配置时固定波形/速率ECG 复合波 (BPM):30、60、120、180 和 240室颤 方波（50 % 占空系数）(Hz)0.125 和 2正弦波（Hz）10、40、50、60 和 100三角波（Hz）2脉冲（63 ms 脉冲宽度）30 和 60 |
| 额定功率 | 电源插座120 V 交流：230 V 交流电源插头功率范围90 V 到 132 V 交流有效值：180 V 到 264 V 交流有效值大电流20 A ：16 AHz（频率）50 或 60 ：50 或 60 |
| 物理特性 | 尺寸 (厘米)31 x 23 x 10外形尺寸（英寸）12.2 x 9 x 2.9重量4.7 kg (10.25 lb) |
| 环境参数 | 工作温度10 ºC 至 40 ºC（50 ºF 至 104 ºF）储存温度-20 ºC 至 60 ºC（-4 ºF 至 140 ºF）工作湿度10 % 至 90 %，无冷凝海拔高度高 2,000 米，230 V 交流电（电源供给电压） 高 5,000 米，120 V 交流电（电源供给电压） |
* 模式对所有漏电流测试均可用，但 MAP 漏电流测试例外，只能使用“真有效值”模式
型号及配件
| 型号名称 | 描述 |
| ESA620 | ESA620 电气安全分析仪（美国），115 V 20 A 包含：操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 USA/AUS/ISR 附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT USA)15-20 A 适配器 (2719-0154)便携箱（软箱）电源线 115 V，20 A 美国（电源线） |
| ESA620-01 | ESA620 法国，230 V 包含：操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 欧版附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT EUR)便携箱（软箱）电源线 230 V，10 A Schuko (75026) |
| ESA620-02 | ESA620 欧洲，230 V 包含：操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 欧版附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT EUR)便携箱（软箱）电源线 230 V，10 A Schuko (75026) |
| ESA620-03 | ESA620 以色列，230 V 包含：操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 USA/AUS/ISR 附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT USA)便携箱（软箱）电源线，以色列（电源线） |
| ESA620-05 | ESA620 澳大利亚，230 V 包含：操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 USA/AUS/ISR 附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT USA)便携箱（软箱）电源线，澳大利亚（电源线） |
| ESA620-06 | ESA620 英国，230 V 包含：操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 欧版附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT EUR)便携箱（软箱）电源线，英国 (75024) |
| ESA620-07 | ESA620 瑞士，230 V 包含：操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 欧版附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT EUR)便携箱（软箱）电源线，10 A 瑞士 (FBC-ESA620-4420) |
| ESA620-08 | ESA620 泰国，230 V 包含： 操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 USA/AUS/ISR 附件包，包括：测试导线套装、TP1 测试探头套装、 鳄鱼夹套装 (ESA T/L KIT USA)便携箱（软箱）电源线，泰国 (75033) |
| ESA620-09 | ESA620 巴西，120 V 包含： 操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 USA/AUS/ISR 附件包，包括：测试导线套装、TP1 测试探头套装、 鳄鱼夹套装 (ESA T/L KIT USA)便携箱（软箱）电源线，巴西 (3841358) |
| TA-ESA620-USA | ESA620 美国，115 V 20 A，自动化测试 包含： 操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 USA/AUS/ISR 附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT USA)15-20 A 适配器 (2719-0154)数据传输电缆（电缆组件）便携箱（软箱）电源线 115 V，20 A 美国（电源线）Ansur 测试软件 ESA620 插件 (ANSUR ESA620) |
| TA-ESA620-FR | ESA620 法语，230 V，自动化测试 包含： 操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 欧版附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT EUR)数据传输电缆（电缆组件）便携箱（软箱）电源线 230 V，10 A Schuko (75026)Ansur 测试软件 ESA620 插件 (ANSUR ESA620) |
| TA-ESA620-EUR | ESA620 欧洲，230 V，自动化测试 包含 操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 欧版附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT EUR)数据传输电缆（电缆组件）便携箱（软箱）电源线 230 V，10 A Schuko (75026)Ansur 测试软件 ESA620 插件 (ANSUR ESA620) |
| ESA TA-ESA620-ISR | ESA620 以色列，230 V，自动化测试 包含： 操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 USA/AUS/ISR 附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT USA)数据传输电缆（电缆组件）便携箱（软箱）电源线，以色列（电源线）Ansur 测试软件 ESA620 插件 (ANSUR ESA620) |
| TA-ESA620-AUS | ESA620 澳大利亚，230 V，自动化测试 包含： 操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 USA/AUS/ISR 附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT USA)数据传输电缆（电缆组件）便携箱（软箱）电源线，澳大利亚（电源线）Ansur 测试软件 ESA620 插件 (ANSUR ESA620) |
| TA-ESA620-UK | ESA620 英国，230 V，自动化测试 包含： 操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 欧版附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT EUR)数据传输电缆（电缆组件）便携箱（软箱）电源线，英国 (75024)Ansur 测试软件 ESA620 插件 (ANSUR ESA620) |
| TA-ESA620-SWI | ESA620 瑞士，230 V，自动化测试 包含： 操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 欧版附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT EUR)数据传输电缆（电缆组件）便携箱（软箱）电源线，10 A 瑞士 (FBC-ESA620-4420)Ansur 测试软件 ESA620 插件 (ANSUR ESA620) |
| TA-ESA620-THAI | ESA620 泰国，230 V，自动化测试 包含： 操作手册 (CD-ROM)多语言入门指南，印刷版（手册）ESA620 USA/AUS/ISR 附件包，包括：测试导线组、测试探头组、AC285 鳄鱼夹组 (ESA T/L KIT USA)数据传输电缆（电缆组件）便携箱（软箱）电源线，泰国 (75033)Ansur 测试软件 ESA620 插件 (ANSUR ESA620) |
| 软件 | |
| ANSUR ESA620 | Ansur ESA620 插件（部件号 3116463） |
